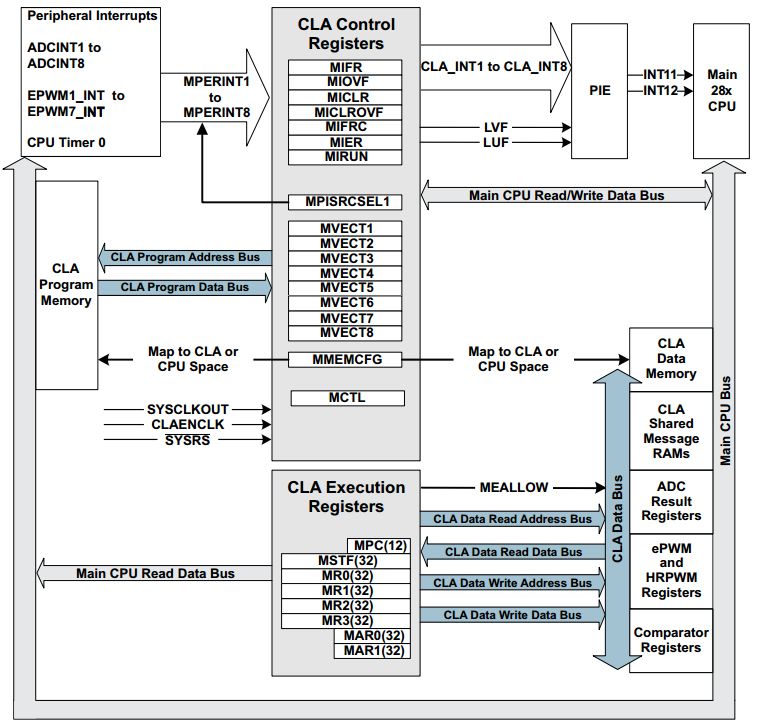

摘要 上一期讲了如何跨过DSP2803x的首个学习门槛，快速入门这个系列芯片。这期给大家介绍一下这款芯片中算法加速利器CLA（Control Law Accelerator）：独立可编程 且具备32bit浮点运算的协处理器。   什么是CLA DSP2803x芯片是TI推出的经济型芯片，适用于对成本比较敏感的产品，所以主频相对较低（60MHz），不仅比不上面向高端的DSP28335，甚至还比不上古老的DSP281x。不过TI为了平衡性价比，在DSP2803x中加入了可编程浮点处理器。这个处理器可以独立于主CPU进行浮点运算，然后与主CPU交换数据。此外它还可以直接访问ePWM+HRPWM, Comparator 以及 ADC Result寄存器。如此，我们在编程的时候，可以将浮点运算放入CLA中运行，加快控制算法的计算频率。   CLA原理框图 CLA框图如下所示。 CLA任务触发机制（总计支持8个任务）： - 1. 可以通过主CPU用IACK指令触发 - 2. 也可以通过ADCINTx，EPWMx_INT或者CPU Timer 0进行触发. - 3. 举例：Task 1：ADCINT1 or EPWM1_INT   存储区与数据外设共享 - 1. 有两块数据RAM区作为数据共享区：一块CLA可读写，CPU只读；另外一块CLA只读，CPU可读写 - 2.  CLA的程序和数据区可以通过CPU映射到CLA自有的或者CPU中区域 - 3. CLA可以直接访问ePWM+HRPWM, Comparator 和 ADC Result registers - 4. 注意：除了1， 2， 3点描述的区域外，CLA访问其他区域的数据或者代码是无效的，回读的值为0.   主频: 最大频率为SYSCLKOUT的最大频率60Mhz.   编程语言 CLA支持的汇编指令相比完全版的TI DSP汇编指令要少了不少。最初CLA只支持用汇编编写，不过只要CGT版本大于6.4.x（具体版本号不太确定了，反正从CCS5开始就已经支持），CLA部分的代码也可以使用C语言进行编写。需要注意的是CLA部分的代码需要以.CLA结尾，这样编译器才能正常解析为汇编。   如何使用CLA

1.  前期准备：可以遵照上一篇提到的方法和链接获取CLA的参考手册和工程源码。【DSP入门】一文带你跨过TI TMS320F2803x 首个学习门槛
2. 打开TI的CLA范例工程，这边以CLA fir32为例: - 其中F28035_CLA_C.cmd为链接文件，里面重定义部分RAM和Flash区域，用于CLA的代码和共享数据存储； - fir32.cla：前面章节提到的task1-task8的执行代码 - fir32_shared_data.c/fir32_shared.h:定义了CLA和CPU共享的 - fir32_main.c：初始化代码和main loop - fir32_run.c/fir32_report.c：为了验证CLA的结果，在CPU中执行相同的浮点算法进行对比。
3. 对照着芯片手册，查看各部分代码，理清程序脉络，开发自己的应用代码。
4. 如果汇编基础较好，也可以直接用汇编编写CLA部分代码，这样就能够最大程度发挥CLA的效能。
