FFT算法的完整DSP实现

2019-07-13 09:51发布


目录(?)[+] 傅里叶变换或者FFT的理论参考: [1] http://www.dspguide.com/ch12/2.htm       The Scientist and Engineer's Guide to Digital Signal Processing,   By Steven W. Smith, Ph.D. [2] http://blog.csdn.net/v_JULY_v/article/details/6196862,可当作[1]的中文参考 [3] 任意一本数字信号处理教材,上面都有详细的推导DCT求解转换为FFT求解的过程 [4] TI文档:基于TMS320C64x+DSP的FFT实现。 使用baidu/google可以搜索到。 另外,FFT的开源代码可参考: [1] FFTW: http://www.fftw.org/ 最快,最好的开源FFT。 [2] FFTReal: http://ldesoras.free.fr/prod.html#src_fftreal 轻量级FFT算法实现

1. 有关FFT理论的一点小小解释

关于FFT这里只想提到两点: (1)DFT变换对的表达式(必须记住

          —— 称旋转因子
(2)FFT用途——目标只有一个,加速DFT的计算效率。 DFT计算X(k)需要N^2次复数乘法和N(N-1)次复数加法;FFT将N^2的计算量降为
FFT其实是很难的东西,即使常年在这个领域下打拼的科学家也未必能很好的写出FFT的算法。”——摘自参考上面提供的参考文献[1] 因此,我们不必太过纠结于细节,当明白FFT理论后,将已有的算法挪过来用就OK了,不必为闭着教材写不出FFT而郁闷不堪。
FFT的BASIC程序伪代码如下:
IFFT的BASIC程序伪代码如下(IFFT通过调用FFT计算):

FFT算法的流程图如下图,总结为3过程3循环: (1)3过程:单点时域分解(倒位序过程) + 单点时域计算单点频谱 + 频域合成 (2)3循环:外循环——分解次数,中循环——sub-DFT运算,内循环——2点蝶形算法
分解过程或者说倒位序的获得参考下图理解:

2. FFT的DSP实现

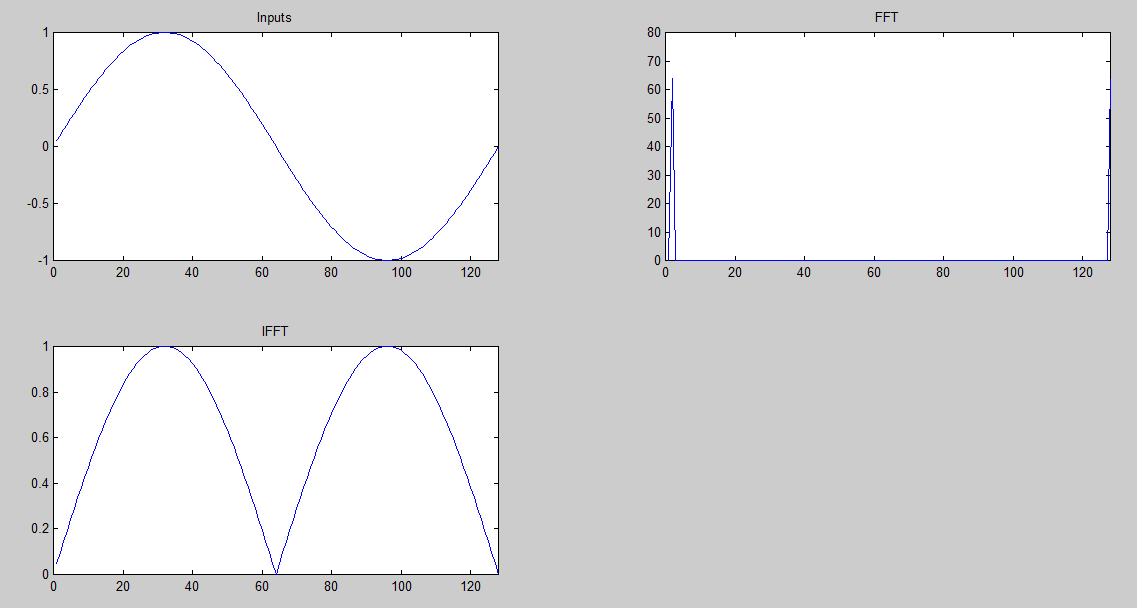

下面为本人使用C语言实现的FFT及IFFT算法实例,能计算任意以2为对数底的采样点数的FFT,算法参考上面给的流程图。 [cpp] view plaincopyprint?在CODE上查看代码片派生到我的代码片
  1. /*
  2.  * zx_fft.h
  3.  *
  4.  *  Created on: 2013-8-5
  5.  *      Author: monkeyzx
  6.  */
  7.
  8. #ifndef ZX_FFT_H_
  9. #define ZX_FFT_H_
  10.
  11. typedef float          FFT_TYPE;
  12.
  13. #ifndef PI
  14. #define PI             (3.14159265f)
  15. #endif
  16.
  17. typedef struct complex_st {
  18.     FFT_TYPE real;
  19.     FFT_TYPE img;
  20. } complex;
  21.
  22. int fft(complex *x, int N);
  23. int ifft(complex *x, int N);
  24. void zx_fft(void);
  25.
  26. #endif /* ZX_FFT_H_ */

[cpp] view plaincopyprint?在CODE上查看代码片派生到我的代码片
  1. /*
  2.  * zx_fft.c
  3.  *
  4.  * Implementation of Fast Fourier Transform(FFT)
  5.  * and reversal Fast Fourier Transform(IFFT)
  6.  *
  7.  *  Created on: 2013-8-5
  8.  *      Author: monkeyzx
  9.  */
  10.
  11. #include "zx_fft.h"
  12. #include
  13. #include
  14.
  15. /*
  16.  * Bit Reverse
  17.  * === Input ===
  18.  * x : complex numbers
  19.  * n : nodes of FFT. @N should be power of 2, that is 2^(*)
  20.  * l : count by bit of binary format, @l=CEIL{log2(n)}
  21.  * === Output ===
  22.  * r : results after reversed.
  23.  * Note: I use a local variable @temp that result @r can be set
  24.  * to @x and won't overlap.
  25.  */
  26. static void BitReverse(complex *x, complex *r, int n, int l)
  27. {
  28.     int i = 0;
  29.     int j = 0;
  30.     short stk = 0;
  31.     static complex *temp = 0;
  32.
  33.     temp = (complex *)malloc(sizeof(complex) * n);
  34.     if (!temp) {
  35.         return;
  36.     }
  37.
  38.     for(i=0; i
  39.         stk = 0;
  40.         j = 0;
  41.         do {
  42.             stk |= (i>>(j++)) & 0x01;
  43.             if(j
  44.             {
  45.                 stk <<= 1;
  46.             }
  47.         }while(j
  48.
  49.         if(stk < n) {             /* 满足倒位序输出 */
  50.             temp[stk] = x[i];
  51.         }
  52.     }
  53.     /* copy @temp to @r */
  54.     for (i=0; i
  55.         r[i] = temp[i];
  56.     }
  57.     free(temp);
  58. }
  59.
  60. /*
  61.  * FFT Algorithm
  62.  * === Inputs ===
  63.  * x : complex numbers
  64.  * N : nodes of FFT. @N should be power of 2, that is 2^(*)
  65.  * === Output ===
  66.  * the @x contains the result of FFT algorithm, so the original data
  67.  * in @x is destroyed, please store them before using FFT.
  68.  */
  69. int fft(complex *x, int N)
  70. {
  71.     int i,j,l,ip;
  72.     static int M = 0;
  73.     static
