malloc和Memory_alloc的区别

 一、DSP的堆分为系统堆(system heap)和用户创建的堆

 Malloc是标准C的函数，它是从system heap上分配buffer。

a)在使用BIOS的情况下，通过BIOS.heapSize = 0x2000设定system heap的大小，

b)在不使用BIOS的情况下要在cmd文件中用-heap设定sytem heap的大小。

函数API是 void *malloc(unsigned int num_bytes)进行系统堆分配，void free(void *)进行释放;

Memory_alloc是从用户创建的heap(不是system heap)上分配bufer，它是BIOS的API,有下面4个入参。用户通过编辑BIOS的cfg文件可以创建自己的heap，参见下文。 Memory_alloc(heap_handle,size,align,error_block); 参数1 heap handler，即指向heap object的handler 参数2 size  需要分配的heap的size 参数3 align 对齐特性要求 参数4 Error_block 可以设成NULL Memory_alloc得到的buffer用Memory_free释放，API有3个参数 Memory_free(heap_handle,block,size); 参数1 Heap_Handle，即指向heap object的handler 参数2 block, 即要释放的buffer的指针 参数3 size, 即要释放的buffer的size



二、DSP中用户堆的创建

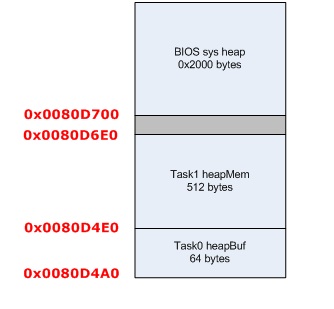

/*  * The BIOS module will create the default heap for the system.  * Specify the size of this default heap.  */ BIOS.heapSize = 0x2000;  // 制定系统堆的大小。   var heapBufParams = new HeapBuf.Params; heapBufParams.blockSize = 32;  // heapBuf是以block为单位分配的 heapBufParams.numBlocks = 2; heapBufParams.align = 8; Program.global.task0Heap = HeapBuf.create(heapBufParams);   var heapMemParams2 = new HeapMem.Params; heapMemParams2.size = 512; // heapMem是要多少分多少 heapMemParams2.align = 8; Program.global.task1Heap = HeapMem.create(heapMemParams2);   下面是这3个heap在memory中的示意图，上图的物理地址是根据后面运行的结果推出来的，heap的具体位置是在link的时候确定的。

三、用户堆的存储段（map文件中的线索）

Map文件显示了link以后这些heap被分配在哪个section： .far       0    0080d4a0    00003a68     UNINITIALIZED                   0080d4a0    00002a50     memory_pe66.oe66 (.far)                             // 从上面可以看出BIOS中定义的heap段被分配在.far section                   0080fef0    00001000     memory_pe66.oe66 (.far:taskStackSection)                   00810ef0    00000010     memory.obj (.far)                   00810f00    00000008     rts6600_elf.lib : trgdrv.obj (.far)

四、用户堆的的使用

1.把BIOS中的heapBuf或heapMem转行成heap handle.  调用BIOS API获取heap的handler IHeap_Handle heap = HeapBuf_Handle_upCast(task0Heap);   调用Memory_alloc()分配block buffer for (i = 0; i < 2; i++) {         bufs[i] = Memory_alloc(heap, 32, 0, NULL);     }   调用Memory_free()释放block buffer     for (i = 0; i < 2; i++) {         Memory_free(heap, bufs[i], 32); }   在watch窗口中可以观察task0Heap 初始化的状态 *(task0Heap) struct ti_sysbios_heaps_HeapBuf_Object  {...}   0x008149F8       __fxns  struct ti_sysbios_heaps_HeapBuf_Fxns__ *    0x00812C70           blockSize   unsigned int    32           align   unsigned int    8            numBlocks   unsigned int    2            bufSize unsigned int    64           buf char *  0x0080D4A0      numFreeBlocks   unsigned int    2            minFreeBlocks   unsigned int    4294967295           __dummy char    0x60     分配了两个block以后的状态 *(task0Heap) struct ti_sysbios_heaps_HeapBuf_Object  {...}            __fxns  struct ti_sysbios_heaps_HeapBuf_Fxns__ *    0x00812C70           blockSize   unsigned int    32           align   unsigned int    8            numBlocks   unsigned int    2            bufSize unsigned int    64           buf char *  0x0080D4A0      numFreeBlocks   unsigned int    0            minFreeBlocks   unsigned int    4294967295           __dummy char    0x18          获取buffer handler IHeap_Handle heap = HeapMem_Handle_upCast(task1Heap);   连续分配3个buffer bufs[0] = Memory_alloc(heap, 128, 0, NULL); bufs[1] = Memory_alloc(heap, 64, 0, NULL); bufs[2] = Memory_alloc(heap, 32, 0, NULL);   在watch窗口观察到的结果是： bufs[0]   void *   0x0080D4E0         bufs[1]   void *   0x0080D560         bufs[2]   void *   0x0080D5A0              初始化以后的状态 *(task1Heap)    struct ti_sysbios_heaps_HeapMem_Object    {...}            |- __fxns    struct ti_sysbios_heaps_HeapMem_Fxns__ *    0x00812C98            |- align       unsigned int    8            |- buf         char *    0x0080D4E0            |- head    struct ti_sysbios_heaps_HeapMem_Header    {...}                |- next    struct ti_sysbios_heaps_HeapMem_Header *    0x0080D4E0                |- size    unsigned int    512        分配了3个buffer以后的状态 *(task1Heap)    struct ti_sysbios_heaps_HeapMem_Object    {...}    0x00814A20        |- __fxns    struct ti_sysbios_heaps_HeapMem_Fxns__ *    0x00812C98            |- align    unsigned int    8            |- buf    char *    0x0080D4E0            |- head    struct ti_sysbios_heaps_HeapMem_Header    {...}                |- next    struct ti_sysbios_heaps_HeapMem_Header *    0x0080D5C0                |- size    unsigned int    512        继续执行     Memory_free(heap, bufs[1], 64);     Memory_free(heap, bufs[2], 32); bufs[3] = Memory_alloc(heap, 16, 0, NULL);   在watch窗口观察到的结果是：     bufs[3]   void *   0x0080D560         heapMem对象的变化是： *(task1Heap)    struct ti_sysbios_heaps_HeapMem_Object    {...}    0x00814A20        |- __fxns   struct ti_sysbios_heaps_HeapMem_Fxns__ *    0x00812C98            |- align    unsigned int    8            |- buf      char *    0x0080D4E0            |- head     struct ti_sysbios_heaps_HeapMem_Header    {...}                |- next    struct ti_sysbios_heaps_HeapMem_Header *    0x0080D570                |- size    unsigned int    512        可以看出bufs[3]是在bufs[2]释放后的位置上分配的。
