一. DSP5509A片内ADC简介

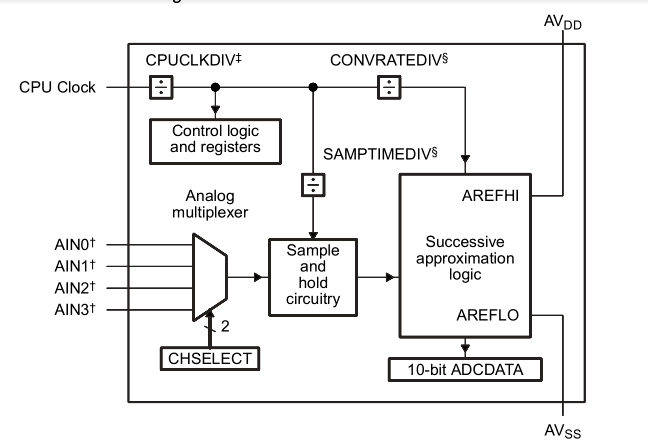

DSP内部的ADC转换速率比较低, 采样频率21.5kHz，所以只能采样一些频率较低的信号。DSP5509A内部集成10位连续逼近模式模/数转换器. //文档: 5509 DSP Analog-to-Digital Converter (ADC) Reference Guide.pdf  根据ADC的结构图，可以看见，ADC由时钟电路， 通道选择电路，采样保持电路还有电子电容电路组成。 ADC 时钟 = (CPU Clock) / (CPUCLKDIV + 1)
ADC 转换时钟 = (ADC Clock) / (2 * (CONVRATEDIV + 1))     [must be less than or equal to 2 MHz]
ADC 采样保持时间 = (1 / (ADC Clock)) / (2  * (CONVRATEDIV + 1 + SAMPTIMEDIV))  [must be greater than or equal to 40 µs]
ADC 总转换时间 = (ADC 采样保持时间 ) + (13 * (ADC 转换时钟 ))

二. 相关寄存器

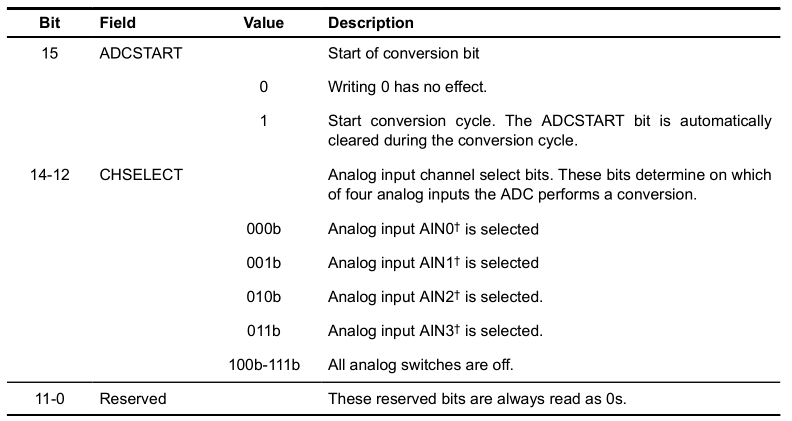

• 控制寄存器（ADCCTL）

  15位是ADC转换开始位：0，无效； 1，开始 14~12位是模拟通道选择：000~011分别选择AIN0~AIN3,100~111表示所有通道关闭。

• 数据寄存器（ADCDATA）

   15位是ADC转换标志位：0，采样数据已存在；1，正在转换中 14~12位是ADC数据选择通道：同上寄存器 11~10是保留未：0 9~0位：存放10位ADC转换结果

• 时钟分频寄存器（ADCCLKDIV）

    15~8位：0~255，采样和保持时间 分频字段 7~4位：保留 3~0位：0000~1111转换时钟分频字段

• 时钟控制寄存器（ADCCLKCTL）

  15~9位保留 8位是ADC的Idle(低功耗)使能位：0，ADC不能进入Idle状态；1，ADC进入Idle状态，时钟停止 7~0位是CPUCLKDIV：0~255，系统时钟分频字段

三. 使用例子

使用ADC需要进行两步配置：设置ADC采样时钟，读数据

• 设置ADC采样时钟

 ADC 时钟 = (CPU Clock) / (CPUCLKDIV + 1)
ADC 转换时钟 = (ADC Clock) / (2 * (CONVRATEDIV + 1))     [must be less than or equal to 2 MHz]
ADC 采样保持时间 = (1 / (ADC Clock)) / (2  * (CONVRATEDIV + 1 + SAMPTIMEDIV))  [must be greater than or equal to 40 µs]
ADC 总转换时间 = (ADC 采样保持时间 ) + (13 * (ADC 转换时钟 ))

• 读数据操作

使用CSL函数ADC_setFreq（）和ADC_read（）  ADC_setFreq(sysclkdiv,convratediv,sampletimediv);设置系统时钟，转换时钟，采样保持时钟
 ADC_read(channel,samplestoraage,samplenumber);设置ADC转换通道，转存地址（可以用数组），转换后数据长度 #include #include #include Uint16 samplestoraage[2]={0,0}; int sysclkdiv=2,convratediv=0,sampletimediv=79; int counter=0,index=0; int channel=1,samplenumber=2; main() { printf("samplestoraage[0]:%d ",samplestoraage[0]); printf("samplestoraage[1]:%d ",samplestoraage[1]); CSL_init(); ADC_setFreq(sysclkdiv,convratediv,sampletimediv); ADC_read(channel,samplestoraage,samplenumber); printf("ADCDATA:%d ",ADCDATA); printf("samplestoraage[0]:%d ",samplestoraage[0]); printf("samplestoraage[1]:%d ",samplestoraage[1]); printf(" ==================== "); } ====================
samplestoraage[0]:0
samplestoraage[1]:0
ADCDATA:4608
samplestoraage[0]:512
samplestoraage[1]:512 ==================== PS：通道对应芯片的引脚，我的芯片只有AIN0，和AIN1. 为什么没AIN2，AIN3？
