Matlab 2016a 中 Simulink 模块的 DSP 代码生成

2019-07-13 10:09发布

站内文章 / DSP
10569 0 1662
关于 DSP 代码生成功能，在 Matlab 2013 以后的版本中被取消了。如果想在 2013 以后的版本中使用这个功能，需要下载相关的硬件支持包。 Matlab 2016a 中安装相关的硬件支持包的具体操作如下：
  1. 点击 Matlab 右上角的附加功能中的 Get Hardware Support Packages 获取硬件支持包。
    在这里插入图片描述
  2. 点击 Click to set up hardware 。
    在这里插入图片描述
  3. 选择为哪个处理器安装支持包，这里只能选择 TI C2000 。然后点击 Next 。
    在这里插入图片描述
  4. 选择 TI 的 CCS 版本，我这里选择 v6 (C2000)，然后点击 Next 。
    在这里插入图片描述
  5. 这个支持包需要图中的第三方软件 CGT 和 SUITE 。CGT 不要点击 download下载，从 [http://software-dl.ti.com/codegen/non-esd/downloads/download.htm] 下载；SUITE 可以点击 download 下载。安装后点击 Next 。
    在这里插入图片描述

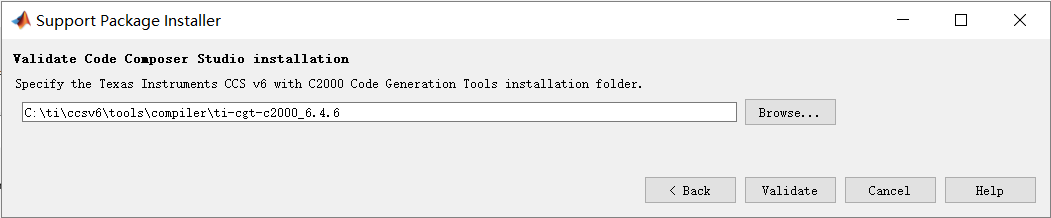

  6. 认证 C2000 Code Generation Tools 。我的 CGT 安装在 C: iccsv6 oolscompiler i-cgt-c2000_6.4.6 ，所以认证路径也选择这个。然后点击 Validate 进行认证。
    在这里插入图片描述
  7. 认证 controlSUITE 。选择路径，其他不勾选，然后点击 Validate 进行认证。
    在这里插入图片描述
  8. 认证后，如下图所示。然后点击 Confirm 。
    在这里插入图片描述
  9. 确认第三方软件信息是否正确。前面设置正确，通常不会有问题，如果有问题点击 Back 重新设置。无误后点击 Confirm 。
    在这里插入图片描述
  10. 点击 Finish 完成。如不取消勾选，会弹出帮助文档，给出各种模型，可作为参考。
    在这里插入图片描述
