时钟
XINTF的时钟由SYSCLKOUT分频产生，如图1：
图1
XTIMCLK是外部接口总线上的时钟，它由寄存器XINTCNF2来配置，默认是二分频，如图2。
图2
配置时序
XINTF的信号时序一般都是由引导（LEAD）、有效（ACTIVE）和退出（TRAIL）三部分组成，通过配置可以很好地兼容外部设备的读写操作。时序的参数可以由寄存器XTIMING进行配置。XINTF的信号时序参数如图3所示。
图3

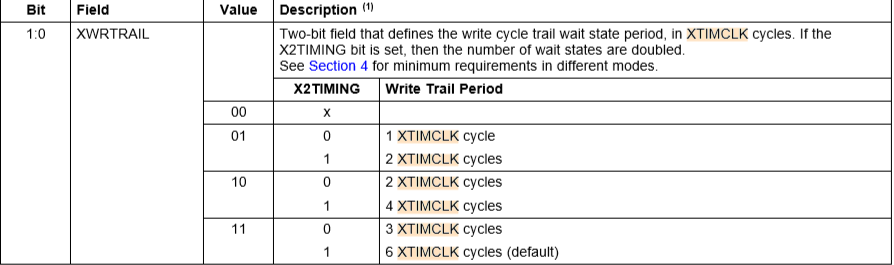

图3中，tc是XTIMCLK的周期；WS在不使用XREADY时为0。XRDLEAD、XRDACTIVE等由寄存器XITMING0/6/7进行配置，如图4所示。
