本文为基于创龙TL665xF-EasyEVM开发板的DSP与FPGA通信测试。TL665xF-EasyEV开发板的简介绍如下:
由核心板+底板构成。
核心板DSP端采用单核TMS320C6655或双核TMS320C6657处理器
,FPGA端采用Xilinx Artix-7处理器,实现异构多核处理器架构,DSP与FPGA内部通过uPP、EMIF16、SRIO连接;
底板接口资源丰富,支持uPP、EMIF16、SRIO、千兆以太网口等多种高速接口,引出
PCIe接口,单端口双通道,每通道最高通信速率5GBaud;S
FP接口,传输速率可高达5Gbit/s,可接SFP光口模块或SFP电口模块;
双通道XADC接口,可实现模拟到数字转换,可灵活配置逻辑输入;
还引出工业级FMC接口,支持高速ADC和DAC以及视频输入输出等FMC-LPC标准模块;
TL665xF-EasyEVM开发板应用领域十分广泛,可用于机器视觉、软件无线电、雷达/声呐、医用仪器、光缆普查仪等。
下面进入正题:
DSP与FPGA通信需要把开发板的拨码开关第5位拨到1,按照IBL NOR模式启动开发板。
测试说明:DSP端通过TFTP服务器加载FPGA所需的.bit文件,并在DSP端执行命令进行测试。
测试步骤

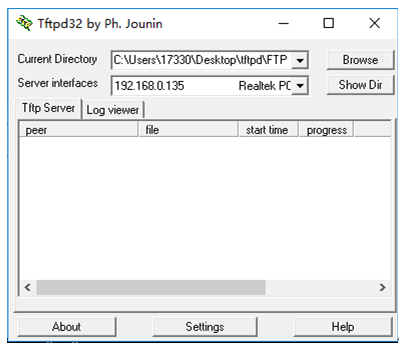

打开TFTP服务器,路径:"光盘资料/Demo/Hostapp/tftpd32.exe",Current Directory选择.bit文件所在路径(非中文),Server interfaces选择电脑终端的IP地址,如下图所示:
在串口调试终端执行ndkdhcp命令启动网络支持。
在串口调试终端执行命令加载FPGA镜像,命令格式如下:
Tronlong> fpgaprogtftp[电脑终端IP][FPGA镜像文件名]
以I2C镜像为例:
Tronlong> fpgaprogtftp192.168.0.135i2c_test.bit
可以在tftpd服务器端看到文件传输进度,文件传输完成后开始编程FPGA,如下图所示:
编程完成后会提示编程结果,如下图所示:
在串口调试终端执行命令测试FPGA镜像,以I2C为例,执行以下命令:
Tronlong> fpgai2c
以下测试DSP与FPGA通过I2C、EMIF、SRIO以及文件系统方式通信,FPGA镜像可在FPGA端光盘资料Demo中获取。
DSP与FPGA I2C通信测试

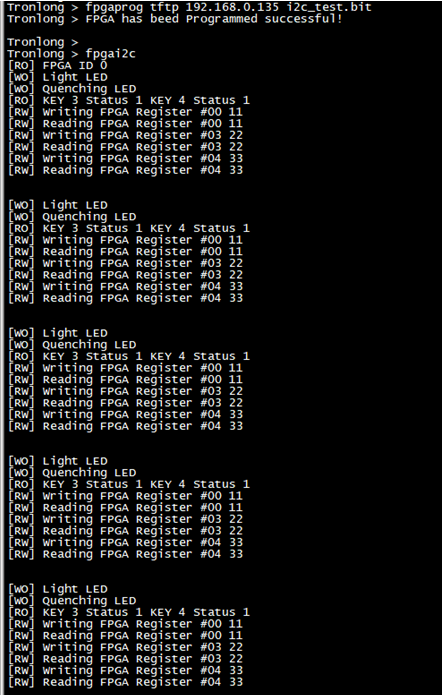

按照上述测试步骤加载I2C镜像,如下图所示:
DSP与FPGA SRIO通信测试
执行以下命令进行SRIO通信测试:
Tronlong> fpgaprogtftp192.168.0.135srio_dsp_2x.bit //IP以实际电脑终端IP为准
Tronlong> fpgasrio
DSP与FPGA EMIF16通信测试
执行以下命令进行EMIF16通信测试:
Tronlong> fpgaprogtftp192.168.0.135emifa_top.bit
Tronlong> fpgaemif
