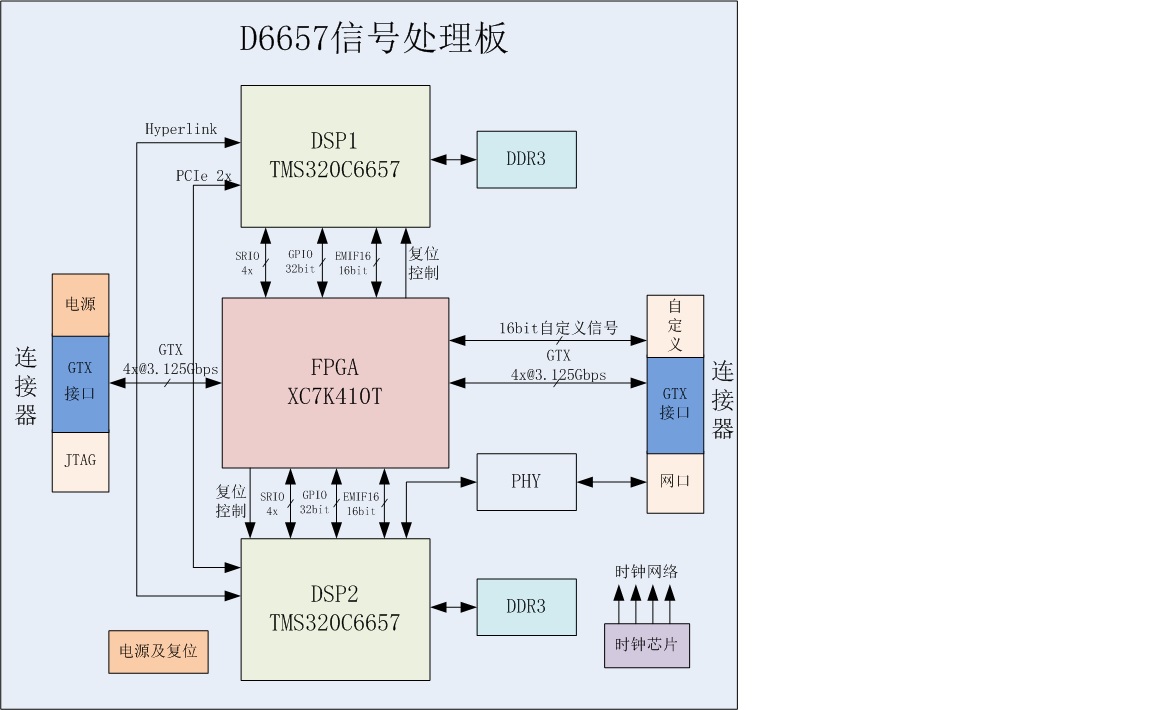

CMB-2C6657-1K7板卡是一款自定义标准的信号处理核心板，板上采用2片TMS320C6657 DSP和1片Xilinx XC7K410T FPGA，板卡尺寸为10mm*10mm。每片DSP最高可支持2GB容量的DDR3 SDRAM。每片DSP通过4x@3.125Gbps的SRIO与FPGA互联，DSP之间采用2x@5Gbps的PCIE和4x@3.125Gbps的Hyperlink接口互联。FPGA通过两个SAMTEC公司LSHM_130接插件实现2个4x@3.125Gbps的GTX接口、1个千兆网口和16个自定义单端LVTTL IO。该板卡可搭配各种规格的载板使用，典型功耗为16w。
主要指标
主要指标
- 处理能力：
- 1片 Kintex7 XC7K410T（可兼容XC7K325T）；
- 2片 TMS320C6657（双核，1.25G主频）；
- 存储容量：
- 2组32bits位宽DDR3 DRAM，每组最高2GB容量；
- 内部接口：
- DSP之间：1 PCIe, 2x@5Gbps；1 Hyperlink，4x@3.125Gbps；
- DSP与FPGA间：1 SRIO，4x@3.125Gbps；
- 对外接口：
- GTX：4x@3.125Gbps，2组；
- 网口：1个1000M/100M/10M自适应网口;
- 控制IO：16bits，LVTTL 3.3V；
- 工作温度范围：工业级 -40～85℃；
