DSP集成开发工具CCS的Git工具使用说明

2019-07-13 10:45发布

站内文章 / DSP
13501 0 1398

关于CCS软件的Git使用说明

1.新建工程

  • 点击窗口上的 File -> New -> CCS Project

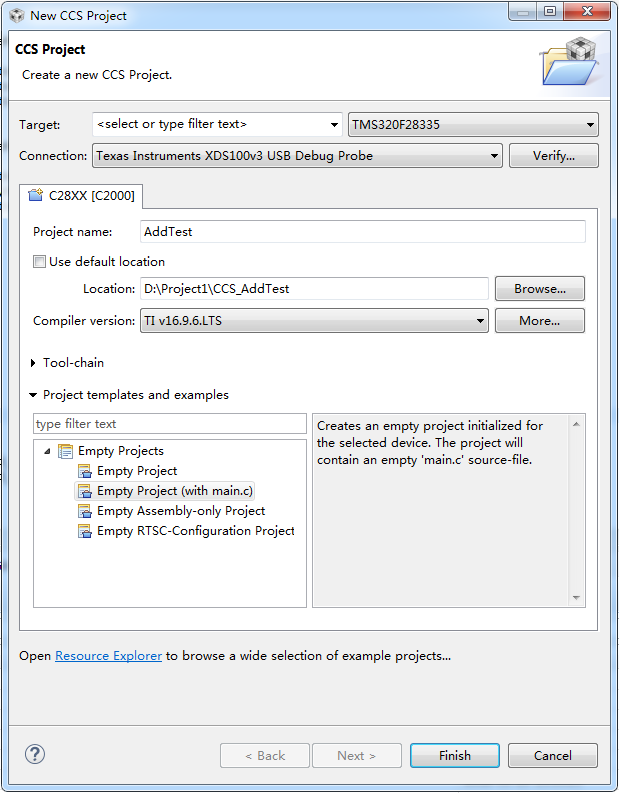

  • 如下图所示，设置工程名、工程路径，选择创建 Empty Project (with main.c)
  • 工程目录下包含 “include”、“Debug”、“main.c”。
    工程创建窗口
  • 在 Project Explorer 窗口下右键工程名，选择 New -> Folder ，新建一个文件夹。Folder name命名为 Unity。该文件夹下用于存放软件测试框架源代码。另外再新建一个 Module 文件夹，用于存放功能代码。再在它们的文件夹下面建立src和inc文件夹，分别存放源码文件和头文件。分别将文件添加到工程目录中，工程目录结构如下图所示：
    软件目录结构

2.工程代码

  • DumbExample.c文件
#include "DumbExample.h" int AverageThreeBytes(int a, int b, int c) { return (int)(((int32_t)a + (int32_t)b + (int32_t)c) / 3); }
  • DumbExample.h文件
#ifndef DUMBEXAMPLE_H_ #define DUMBEXAMPLE_H_ #include int AverageThreeBytes(int a, int b, int c); #endif /* DUMBEXAMPLE_H_ */
  • main.c文件
#include "unity.h" #include "DumbExample.h" void test_AverageThreeBytes_should_AverageMidRangeValues(void) { TEST_ASSERT_EQUAL_HEX8(40, AverageThreeBytes(30, 40, 50)); TEST_ASSERT_EQUAL_HEX8(40, AverageThreeBytes(10, 70, 40)); TEST_ASSERT_EQUAL_HEX8(33, AverageThreeBytes(33, 33, 33)); } void test_AverageThreeBytes_should_AverageHighValues(void) { TEST_ASSERT_EQUAL_HEX8(80, AverageThreeBytes(70, 80, 90)); TEST_ASSERT_EQUAL_HEX8(127, AverageThreeBytes(127, 127, 127)); TEST_ASSERT_EQUAL_HEX8(84, AverageThreeBytes(0, 126, 126)); } void setUp() { } void tearDown() { } int main(void) { UNITY_BEGIN(); RUN_TEST(test_AverageThreeBytes_should_AverageMidRangeValues); RUN_TEST(test_AverageThreeBytes_should_AverageHighValues); return UNITY_END(); }
  • 在 Project Explorer 窗口下右键工程名，选择 Porperties，如下图所示：
    工程属性设置
  • 选择 Include Options，在右侧窗口中添加工程头文件的路径。
    这里写图片描述
  • 此时可以尝试一下编译工程，看看是否有错误；

3.打开Git工具

  • 窗体菜单栏 View -> Other，在搜索框中输入Git，如下图所示：
    这里写图片描述

4.创建本地仓库

  • 选择Git Repositories和Git Staging打开
  • 在Git Repositories窗口里，点击 Create a new local Git Repository，如下图所示，选择软件工程仓库的具体位置及工程的当前目录。
    这里写图片描述

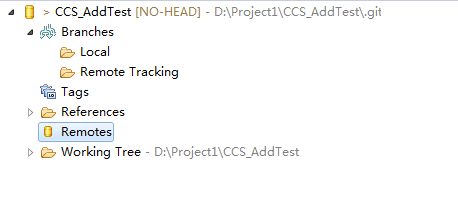

  • 仓库创建后界面如下图所示，该仓库目前还未初始化。
    这里写图片描述

5.设置远程链接

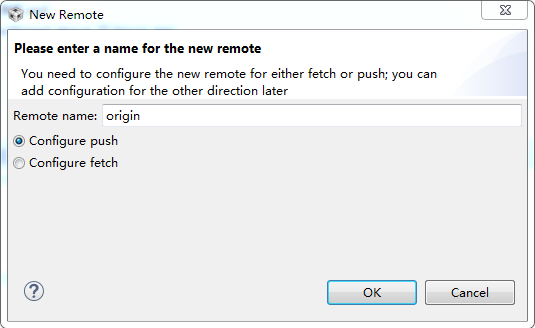

  • 右键 Remote ，选择 Create Remote，出现下图界面，默认将远程仓库命名为origin，你也可以根据自己的需要修改命名，然后选择Configure push，点击OK按钮。
    这里写图片描述
  • Configure Push窗口如下图所示
    这里写图片描述
  • 打开远程仓库的界面，复制远程仓库的链接路径，有两种链接形式，分别是SSH和HTTP形式。目前先讲HTTP形式的链接方式，点击右侧复制按钮，讲链接复制粘贴板。
    这里写图片描述
  • 点击 Change 按钮，出现Select URI窗口，界面如下。将粘贴板上的远程链接粘贴到URI文本框内，其它文本框内的内容会自动填写。然后在Authentication界面内填写User和Password的具体内容。此处的账户密码对应的是你GitLab注册的账户密码，点击Finish完成配置。
    这里写图片描述
  • 回到Configure Push窗口，界面如下图所示，点击Advanced按钮，弹出Configure Push窗口。
    这里写图片描述
  • 如下图所示，是Configure Push窗口，我们需要指定源参考和目的参考，一般将本地仓库的“master”分支与远程的“master”建立映射关系，当然如果有多个分支，也可以根据自己的实际需要进行分支映射。然后点击Add Spec按钮，将该映射关系添加到 Specification for push 界面，点击Finish按钮，完成配置保存。
    这里写图片描述
  • 此时再次回到Configure Push窗口，可以点击下方的Try-Run按钮，出现下图界面，显示“rejected - non-fast-forward”,一般出现这个原因是远程仓库与本地仓库的修改不一致，所以我们需要先讲远程仓库Fetch下来，然后与本地仓库进行Merge，再讲本地仓库Push到远程仓库。先点击Save and Push，将该配置进行保存，先不管Push失败的原因，点击OK。
    这里写图片描述
  • 现在查看Git Repositories界面，如下图所示，可以发现在Remote下方出现了origin分支，并且下面分别对应Push和Fetch链接。我们刚刚对Push的映射关系进行了说明，下面我们同样需要对Fetch的映射关系进行配置，配置方式一样，右键绿 {MOD}箭头往下的链接，选择Configure Fetch，同样也是点击Advanced，在Configure Push窗口中配置映射关系。
    这里写图片描述
  • 配置好Fetch的映射关系后，右键Oringin,选择Fetch选项，弹出如下窗口。可以看出远程分支指向“1c6be84a”，而本地分支指向“2eb9a7c”。故需要在本地仓库对更新进行合并。
    这里写图片描述
  • 在Git Repositories界面，右键 Branches -> Remote Tracking -> origon -> master，选择Merge选项，显示界面如下，可以看出本地仓库确实与远程仓库不一致，点击OK按钮，合并分支。此时点击Git Repositories界面右上角的刷新按钮，可以看到本地仓库与远程仓库标签一致了。
    这里写图片描述

6.文件跟踪

  • 在 Project Explorer 窗口工程目录下，右键 Debug 目录，选择 Team -> Ignore，忽略该文件夹下的文件变化。
  • 在 Project Explorer 窗口工程目录下，选中 Unity、Module、28335_RAM_lnk.cmd、main.c，右键选择 Team -> Add to index，
  • 查看Git staging窗口，如下图所示：
    这里写图片描述
  • 左上角窗口中有一些未添加进缓冲区的文件，可以全部选中，右键选择Add to index，这样所有的改变文件都加入到了缓冲区。
  • 在右上角Commit Message文本框内，填入此次修改的内容概述，如果想更新到远程仓库点击右下角的Commit and Push按钮，如果只想更新到本地仓库点击Commit按钮。
  • 如果想查看自己的提交记录，可以打开Git Reflog窗口，如下图所示。
    这里写图片描述
