一款验证浮点DSP-TMS320F28335的Demo板——外设选择(2)

2019-07-13 11:06发布

接下来是外设的选择,由于是核心板,主要是用来算法的验证,所以基于以下2个目的 (1)引出所有外设管脚,保持最小尺寸(估计保持不了,选了DC DC,电感等尺寸就大了) (2)扩展Flash,RAM,另外就是JTAG调试口
JTAG口设计比较简单,基本上每个MCU,ARM都会设计,应该轻车熟路了,主要就是连接器的各个信号的顺序,并且不要搞错上下拉,完全依照TI的标准进行,不然调试时就有得自己搞了,附上TI的DSPJTAG 14pin的标准设计(后续有ARM了,搞成20pin了,真是不蛋定啊)

RAM选择为IS61LV25616*256K*16bit),主要由于这款RAM 开发板使用量巨大,淘宝很容易购买(该芯片目前已经停产,基本上90%都是拆机件,也不影响测试,另外从layout角度需要兼容IS61LV51216 方便到时候直接焊接就可时使用),附上参数图

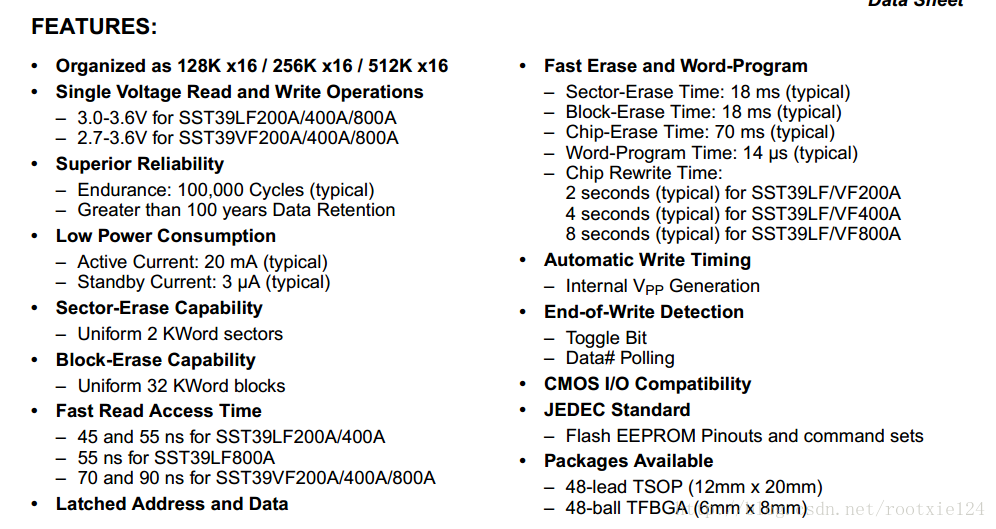

Flash选择为 SST39VF800A(512k*16bit),为什么选择这个Nor Flash,主要是因为手上还有这芯片,本着不浪费的原则用掉它大笑,附上参数图如下:

综上所述,基本上这款Demo小板已经设计得差不多了,下面就可以展示相关成果了。
