DSP中DSP/BIOS中SCOM详解

2019-07-13 11:21发布

站内文章 / DSP
18187 0 1218
SCOM详解 SCOM：Synchronized COMmunication module 使用的时候要包含:#include 使用的类型和常数
typedef struct SCOM_Attrs {      /* SCOM object creation attributes */
Char dummy;                      /* no attributes at present */
} SCOM_Attrs;
typedef struct SCOM_Obj SCOM_Obj, *SCOM_Handle;      /* SCOM object handle */
extern SCOM_Attrs SCOM_ATTRS;                        /* default SCOM creation attributes */ 描述：这个模块在任务之间传送消息。它允许用户创建任意个异步的队列，并把消息发到这些队列中而且可以
从这些队列中读取消息。这些消息是任意大小的缓存区。 SCOM模块管理SCOM队列对象。每一个SCOM队列内部使用一个队列对象（QUE）和一个旗语对象（SEM）。在SCOM队列的
结构在SCOM模块中是私有的。应用程序不应该涉及到SCOM队列的对象。 一个队列可以拥有任意个消息，但是消息的第一个域必须是QUE_elem。如：
typedef struct ScomBufChannels {
     QUE_Elem elem;
     Sample *bufChannel[ NUMCHANNELS ];
} ScomBufChannels;

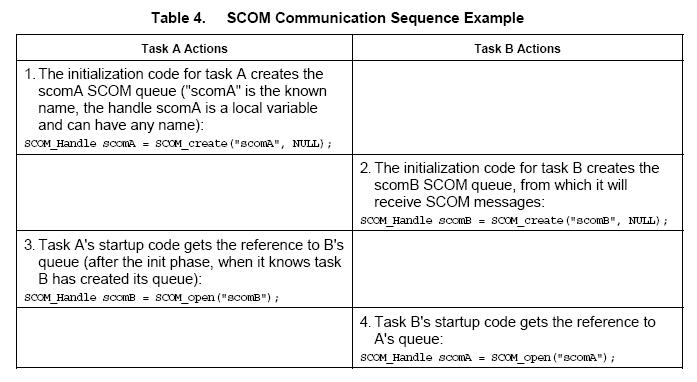

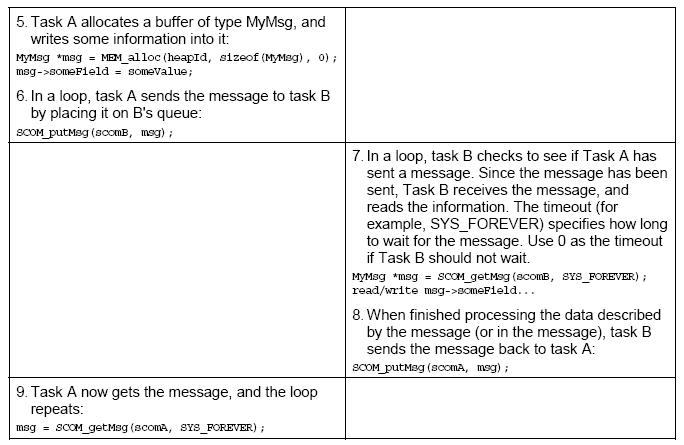

Let us look at a general case where some tasks A and B want to exchange messages. Tasks A　and B agree that A sends data of type MyMsg to B via SCOM queues named "scomA" for task　A, and "scomB" for task B. The following steps would occur:

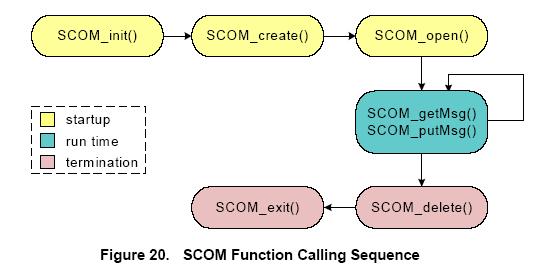

SCOM 用到的函数：

• SCOM_init().     Initializes the module.
• SCOM_exit().     Ends use of the module.
• SCOM_create().   Creates a new SCOM queue object.
• SCOM_open().     Gets a reference to an existing SCOM queue object by name.
• SCOM_delete().   Deallocates and deletes an SCOM queue object.
• SCOM_putMsg().   Places SCOM message in an SCOM queue.
• SCOM_getMsg().   Receives SCOM message from an SCOM queue.

分析：
SCOM_create（）得到ＳＣＯＭ队列的句柄。
Syntax scomQueue = SCOM_create(queueName, *attrs);
Parameters      String queueName; /* Name of SCOM queue to create */
SCOM_Attrs      *attrs; /* SCOM object attributes; only NULL supported */
Return Value 　SCOM_Handle /* handle of new SCOM queue */

上面的表描述了两个任务之间的通信。一旦一个线程建立了一个队列，那么我们就可以在另一个线程里通过SCOM_open()来通信。
