TMS320C6748数据手册中文版第二章

2019-07-13 11:31发布

第二章 DSP子系统
2.1 介绍
如前所述,DSPSS包括C674X核心模块和几块内部存储器。本章给出了DSPSS的概述和以下几条相关内容:
·内存映射
·中断
·电源管理

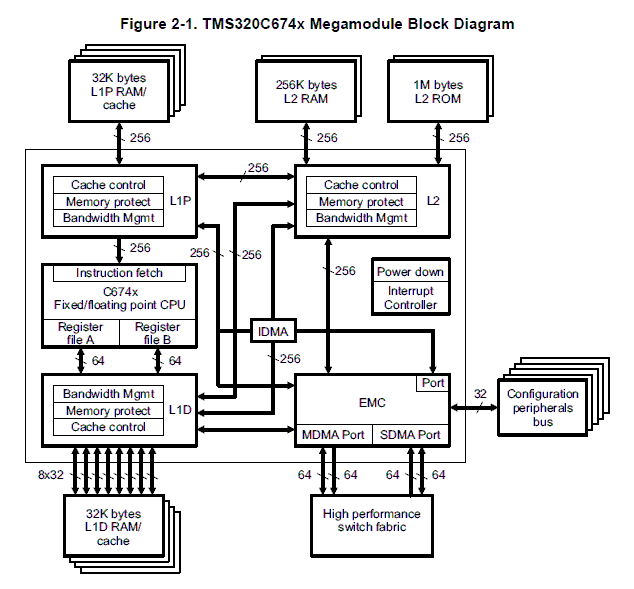

C674X核心模块框图 2.2 TMS320C674X核心模块
由以下几部分组成:
·TMS320C674X CPU
·内存控制器:
-1级程序存储器控制器(PMC)
-1级数据存储器控制器(DMC)
-2级统一内存控制器(UMC)
-扩展内存控制器(EMC)
-内部直接内存访问(IDMA)控制器
·内部外设
-中断控制器(INTC)
-断电控制器(PDC)
-带宽管理(BWM)
·高级事件触发(AET) 2.2.1 内存控制器
C674X核心模块实现了一个两级的存储器架构,其内部存储器基于缓存,外部存储器给予支持。1级存储器(L1)可分成独立的程序存储器(L1P)和数据存储器(L1D)。L1可以通过CPU无延迟地访问。L2也可以分为L2 RAM(正常可寻址的片上内存)和作缓存外部存储器位置用的L2缓存。IDMA管理L1P,L1D和L2存储器之间的DMA。 2.2.2 内部外设
2.2.2.1 INTC
INTC将DSP设备事件映射到12个CPU中断。所有的DSP设备事件都列举在下表中了。

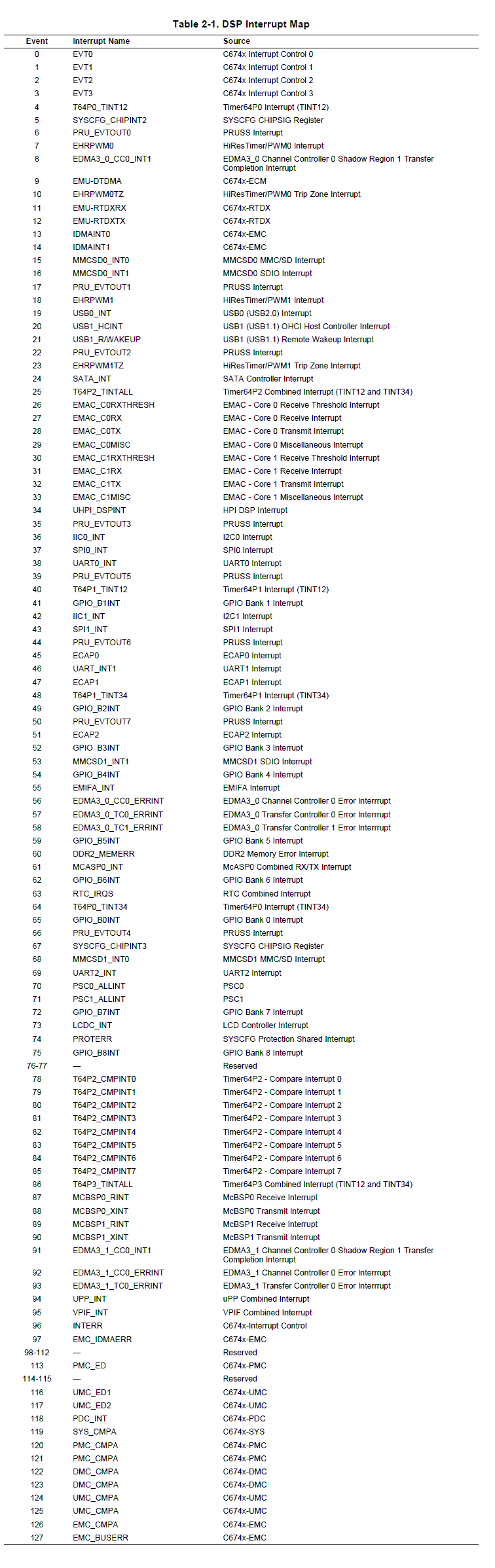

DSP中断映射表
2.2.2.1.1 中断控制寄存器
2.2.2.1.2 NMI中断
除了表2-1中的中断,DSP还支持一个特殊的中断,即不可屏蔽中断(NMI),这个中断表现地更像一个异常。NMI中断受系统配置模块中的两个寄存器控制,芯片信号寄存器(CHIPSIG)和芯片信号清除寄存器(CHIPSIG_CLR)。 2.2.2.2 断电控制器
PDC可以将DSP子系统中的C674X核心模块和内部存储器的所有部分断电,即:
·CPU
·1级PMC
·1级DMC
·2级UMC
·EMC
·IDMA控制器
·L1P存储器
·L1D存储器
·L2存储器
该设备支持C674X核心模块的静态断电特性。
*静态断电:PDC接受软件指令后立即引发整个C674X核心模块和所有内存的断电(时钟门控)。
静态断电(时钟门控)影响C674X核心模块和内存的所有部分。软件可以通过控制PDC命令寄存器(PDCCMD)的一个位来引发断电。 2.2.2.3 BWM
BWM为资源请求程序间的优化带宽提供一个可编程接口,这些请求包括:
·EDMA3引发的DMA传输(并导致一致性操作)
·DSPSS IDMA引发的传输(并导致一致性操作)
·可编程缓存一致性操作
-基于块的一致性操作
-全局一致性操作
·CPU直接引发的传输
-数据存取(加载/存储)
-程序存取
资源包括:
·L1P存储器
·L1D存储器
·L2存储器
·C674X核心模块意外的资源:外部存储器,片上外设,寄存器
由于任何的请求都有可能阻塞资源,造成额外时间损失,带宽管理可以保证所有请求之间的公平。
带宽管理实现了加权优先级驱动的带宽分配。再每次传输时,每个请求(EDMA3,DSPSS IDMA,CPU等)都分配到一个优先级。在整个系统中可编程优先级都是单一不重复的。一共有9个优先级,0是最高优先级而8是最低的。当有几个请求对一块资源产生竞争时,会访问最高优先级的请求。当竞争发生在连续周期时,竞争计数器会保证低优先级请求在每n次仲裁循环中得到1次访问,n是可编程的。-1优先级代表一个由于竞争计数器终止而优先级增加的传输(不懂?),或者是对特定资源有最高优先级的传输。 2.2.2.4 IDMA控制器
IDMA实现C674X核心模块本地任何两块内存位置之间的快速数据块传输。本地内存位置被定义为在L1P,L1D和L2存储器,或者在外部外设配置(CFG)端口。IDMA不能将数据从内部DSP内存映射寄存器空间传入或导出。 2.3 内存映射
2.3.1 DSP内部存储器
2.3.2 外部存储器
(有关章节会详细介绍) 2.4 AET
C674X核心模块支持AET。这一性能可以用来调试复杂问题和理解用户应用程序的性能特点。AET提供了以下功能:
·硬件程序断点:指定可以产生事件的地址或地址序列,例如中断处理器或触发路径捕获。
·数据监视点:指定可以产生事件的数据可变地址,地址序列,或数据值,如中断处理器或触发路径捕获。
·计数器:为性能监测而计算事件或循环发生次数。
·状态排序:为复杂序列精确产生事件而允许硬件程序断点和数据监视点的组合。
