TMS320F28335项目开发记录1_CCS的使用介绍

2019-07-13 11:48发布生成海报

站内文章 / DSP

13869 0

CCS使用介绍

一.前言

本系列文章记录本人实际项目开发时对ti的DSP28335，以及CCS开发环境等的学习与记录，相对于2812来说，28335的资料还是比较少的，不过原理是相通的，28335说白了就是比2812多一些外设，寄存器等东西； 28335对于学习DSP的人来说，也算是一款入门级芯片，本人也是学习没多久就拿来做项目了，用到什么学什么，感觉其实DSP没有想象中的难，无非就是和单片机一样，配置一些寄存器，驱动一些外设进行开发等，而DSP之所以难，难在它的算法部分，有了好的算法，DSP才真正发挥了它的功效。为了做笔记，把学过的梳理一遍，就记录下自己学习、理解的一些东西，算不上高大上，也算是自己的一些经验，做个记录，也方便以后的查看。

二.CCS的使用与技巧

CCS在DSP开发中扮演着很重要的一个角 {MOD}，毋庸置疑，想要做好DSP开发，CCS必需熟练的掌握，下面的记录是基于CCS5.2的。安装的话，不用多说，直接下载安装包，需要注意的是，需要安装和自己开发所使用的芯片相对应的项目，安装过程中会出现提示，如果你不会设置，那就直接安装典型的，这样的话安装后的目录会比较大，但是不影响使用；另外，安装完成后，需要安装自己所使用的仿真器驱动；

来一张特帅气的软件界面：

1.新建项目

New——CCS Project Output type为Executable，表示最终生成可执行的文件； Device区用来指定你所用的DSP芯片型号和仿真器的型号；

2.导入项目

这里注意，要导入CCS3版本的项目时，用Legacy CCSv.3 Project选项，next，找到pjt文件导入； CCS4以上版本的一步步导入即可；

3.项目属性设置

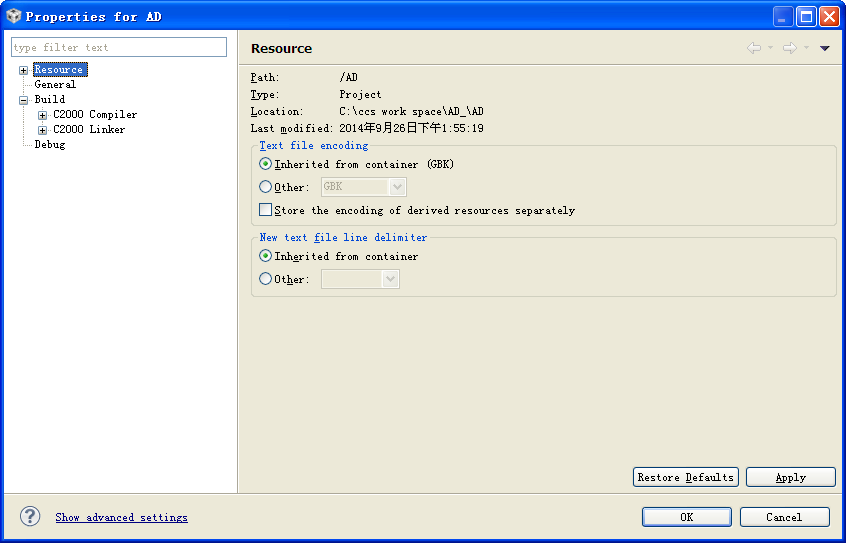

在最左边窗口项目列表中，右击项目名称，选最后一项的properties；

每一项自己慢慢折腾，不一一列出；重点说一下include项，用于添加头文件；
如下图所示，按加的图标即可添加头文件目录：

4.ccxml文件

ccmxl文件用于仿真器与板子之间的连接，是仿真器在线调试必须的； a.新建New——Target Configuration File即可；建立后单击View——Target Configuration即可查看；注意，有必要在其上右击选择set as default将其设为default； b.在新建项目后，也可以在其上右击选择Link File To Project将其添加到你的工程中去； c.板子接仿真器，然后上电，右击ccxml文件，点击launch selected configuration，这样可以测试仿真器与板子的链接；成功连接后，就可以点Run-Load-Load Program选项添加你的编译生成的.out文件，进行在线仿真；

5.编译、链接

直接点工具栏上面的图标

或者直接点Project选项也可以编译
后续： CCS与仿真器连接出现的问题小结 CCS中graph功能的使用
如何生成HEX文件如何串口使用HEX文件烧写Flash
