一、处理器系统结构
1、特点
处理器核
–300MHz ARM926EJ-S™ (MPU) 内核
–600MHz TMS320C64x+™ DSP 内核
存储资源
–片内L1/SRAM: 112 KB DSP, 40 KB
ARM
–片内L2/SRAM: 64 KB DSP
外设
–视频处理子系统：VPSS
• 视频前段–缩放引擎，图像处理引擎，16-bit数字输入
• 视频后端–集成OSD，4个视频DACs，24-bit数字RGB输出 2、优点/ 性能
•DM6446 的这种高集成度的 SoC 使得客户可以以较低的成本快速开发自己的产品。
• 视频的编解码能力
–H.264 BP D1 编/ 解码
–MPEG-2 MP SD 解码, MPEG-4 D1 SD 解码 3、应用
视频会议, 可视电话, 视频监控, IP 机顶盒等
二、处理器(ARM+DSP)

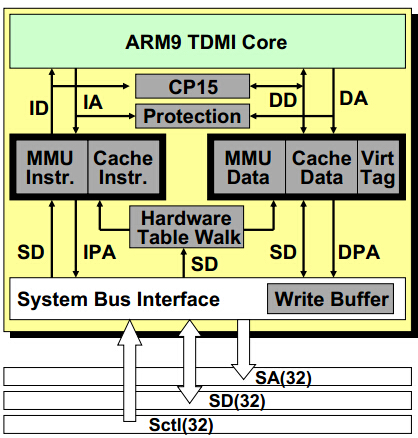

三、ARM926内核
特点：
(1)、ARM926EJ-S(ARMV5T核)
(2)、最大频率: 300 MHz
(3)、支持多个操作系统: Linux, WinCE等
(4)、哈佛结构，带有5 级流水线
(5)、指令集包含了一个增强性的16x32 位的硬件乘法器
(6)、能够执行单周期的MAC操作 四、C64x+CPU结构
特点：
(1)、8 个功能单元：M1,L1,D1,S1,M2,L2,D2,S2；其中乘法(.M) 和ALU (.L)提供了最大8 MACs/cycle(8x8 或16x16)；.L 和.S 主要是执行一些算术，逻辑，分量的功能；.D 主要是从Memory 中load 数据到寄存器文件或把结果从寄存器文件存放到Memory 中；
(2)、2 个寄存器文件A和B ，每个寄存器文件包含32 个32 位的寄存器。
–300MHz ARM926EJ-S™ (MPU) 内核
–600MHz TMS320C64x+™ DSP 内核
存储资源
–片内L1/SRAM: 112 KB DSP, 40 KB
ARM
–片内L2/SRAM: 64 KB DSP
外设
–视频处理子系统：VPSS
• 视频前段–缩放引擎，图像处理引擎，16-bit数字输入
• 视频后端–集成OSD，4个视频DACs，24-bit数字RGB输出 2、优点/ 性能
•DM6446 的这种高集成度的 SoC 使得客户可以以较低的成本快速开发自己的产品。
• 视频的编解码能力
–H.264 BP D1 编/ 解码
–MPEG-2 MP SD 解码, MPEG-4 D1 SD 解码 3、应用
视频会议, 可视电话, 视频监控, IP 机顶盒等
二、处理器(ARM+DSP)
三、ARM926内核
特点：
(1)、ARM926EJ-S(ARMV5T核)
(2)、最大频率: 300 MHz
(3)、支持多个操作系统: Linux, WinCE等 (4)、哈佛结构，带有5 级流水线
(5)、指令集包含了一个增强性的16x32 位的硬件乘法器
(6)、能够执行单周期的MAC操作 四、C64x+CPU结构
特点：
(1)、8 个功能单元：M1,L1,D1,S1,M2,L2,D2,S2；其中乘法(.M) 和ALU (.L)提供了最大8 MACs/cycle(8x8 或16x16)；.L 和.S 主要是执行一些算术，逻辑，分量的功能；.D 主要是从Memory 中load 数据到寄存器文件或把结果从寄存器文件存放到Memory 中；(2)、2 个寄存器文件A和B ，每个寄存器文件包含32 个32 位的寄存器。
