下面说明eCAN模块的初始化过程并介绍eCAN模块的配置步骤：
CAN模块使用前必须先进行初始化。初始化只能在模块初始化模式下完成。
![]()

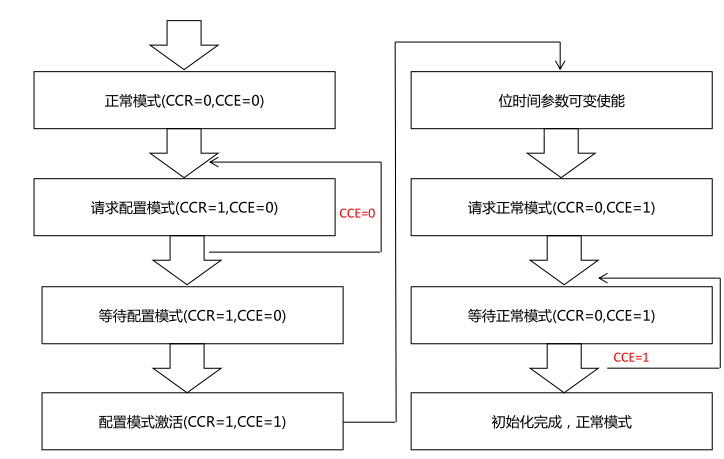

通过编程使CCR=1(主控寄存器(CANMC)的位12)即设置为初始化模式。仅在CCE=1(CANES寄存器的位4)时可执行初始化，然后才可以写配置寄存器。 对于SCC模式而言，为了修改全局接收屏蔽寄存器(CANGAM)和SCC模式的两个局部接收屏蔽寄存器(LAM0和LAM3)，也必须在初始化模式设置CAN模块。 通过编程使CCR(主控寄存器(CANMC)位12)==0后，将再次激活CAN模块。硬件复位后，激活初始化模式。 注：初始化模式，正常模式，以及异常模式间的转换与CAN网络同步。即CAN控制器在改变模式前一直等待，直到它探测到总线空闲(11个隐形位)为止。如果总线固定在显性位这种错误，CAN控制器不能探测到总线空闲，因此不能完成模式的转换。
1. CAN的位时间配置 CAN协议规范把名义上的位时间分为4段： SYNC_SEG 该位时间段是用来使总线上的不同节点同步的。它期望有一个边缘，且总有一个时间当量(TQ,TIME QUANTUM)。 PROP_SEG 该位时间是用来补偿网络中的物理延时时间的。它为信号在总线上的传播时间，位输入比较器延时时间及输出驱动延时时间综合的两倍。该位时间可以编程位1-8个时间当量(TQ)。 PHASE_SEG1 该位时间是用来补偿正边缘相位错误的。它可以编程为1-8个时间当量(TQ)，并且可以通过重同步来延长。 PHASE_SEG2 该位时间是用来补偿负边缘相位错误的。它可以编程为2-8个时间当量(TQ)，并且可以通过同步来缩短。
2.CAN波特率的计算 波特率用每秒传送的位来计算。
3.EALLOW保护 为了避免无意中修改操作，eCAN模块中一些重要的寄存器和某些位受EALLOW保护。这些寄存器和位只有接触EALLOW保护后才能修改。以下是eCAN模块中受保护的寄存器和位： CANMC[15-9]和[7-6] CANBTC[23-16]和[10-0] CANGIM[17-16]、[14-8]和[2-0] CANMIM[31-0] CANTSC[31-0] CANTIOC[3] CANRIOC[3]
通过编程使CCR=1(主控寄存器(CANMC)的位12)即设置为初始化模式。仅在CCE=1(CANES寄存器的位4)时可执行初始化，然后才可以写配置寄存器。 对于SCC模式而言，为了修改全局接收屏蔽寄存器(CANGAM)和SCC模式的两个局部接收屏蔽寄存器(LAM0和LAM3)，也必须在初始化模式设置CAN模块。 通过编程使CCR(主控寄存器(CANMC)位12)==0后，将再次激活CAN模块。硬件复位后，激活初始化模式。 注：初始化模式，正常模式，以及异常模式间的转换与CAN网络同步。即CAN控制器在改变模式前一直等待，直到它探测到总线空闲(11个隐形位)为止。如果总线固定在显性位这种错误，CAN控制器不能探测到总线空闲，因此不能完成模式的转换。
1. CAN的位时间配置 CAN协议规范把名义上的位时间分为4段： SYNC_SEG 该位时间段是用来使总线上的不同节点同步的。它期望有一个边缘，且总有一个时间当量(TQ,TIME QUANTUM)。 PROP_SEG 该位时间是用来补偿网络中的物理延时时间的。它为信号在总线上的传播时间，位输入比较器延时时间及输出驱动延时时间综合的两倍。该位时间可以编程位1-8个时间当量(TQ)。 PHASE_SEG1 该位时间是用来补偿正边缘相位错误的。它可以编程为1-8个时间当量(TQ)，并且可以通过重同步来延长。 PHASE_SEG2 该位时间是用来补偿负边缘相位错误的。它可以编程为2-8个时间当量(TQ)，并且可以通过同步来缩短。
2.CAN波特率的计算 波特率用每秒传送的位来计算。
3.EALLOW保护 为了避免无意中修改操作，eCAN模块中一些重要的寄存器和某些位受EALLOW保护。这些寄存器和位只有接触EALLOW保护后才能修改。以下是eCAN模块中受保护的寄存器和位： CANMC[15-9]和[7-6] CANBTC[23-16]和[10-0] CANGIM[17-16]、[14-8]和[2-0] CANMIM[31-0] CANTSC[31-0] CANTIOC[3] CANRIOC[3]
