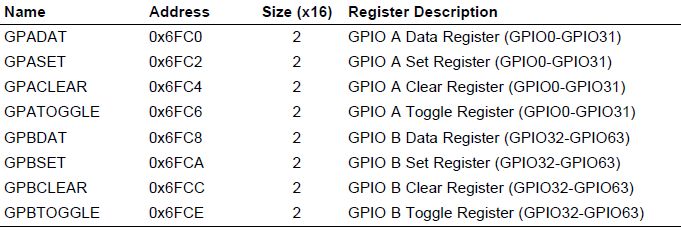

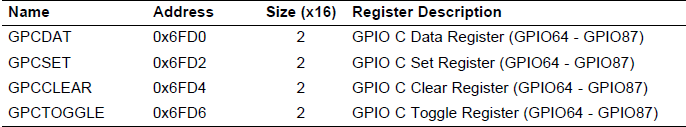

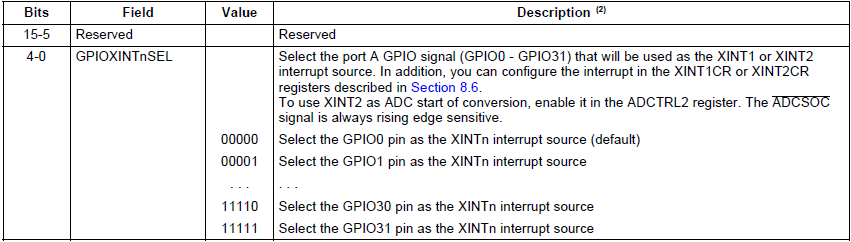

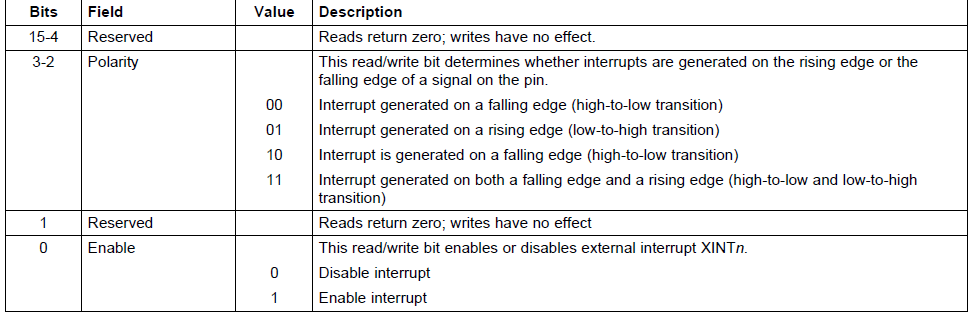

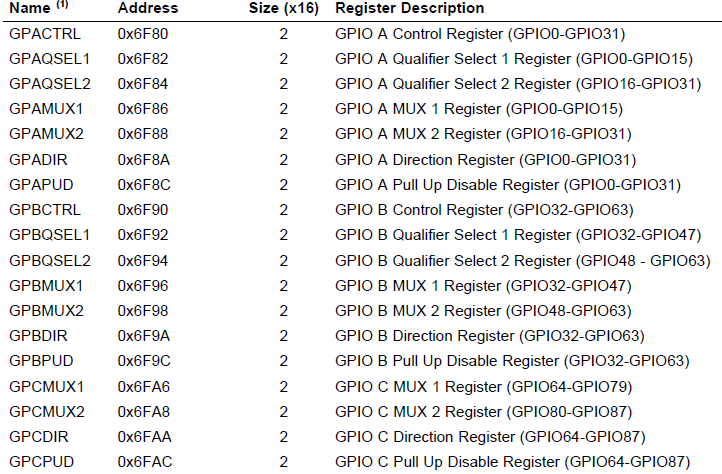

TMS28335一共有88个GPIO，分为A、B、C三组。其中GPIO0~GPIO31属于A组。GPIO32~GPIO63属于B组，GPIO64~GPIO87属于C组。TMS28335的GPIO的寄存器分为两组. 分别时GpioCtrlRegs（GPIO控制相关的寄存器），这些寄存器均被EALLOW保护，包括以下寄存器： 其中常用到的时GPxMUX：GPIO的复用寄存器。作用是用来配置GPIO的具体功能。具体可以参照用户手册。如果配置成数字I/O口作为普通的输入输出。那么将GPxMUX的位配置成00. GPxDIR：配置GPIO的输入输出方向。 GPIO的数据寄存器组 GPxDAT：GPIO的数据寄存器，可以读写，当配置成输出时，通过写操作，可以输出高低电平。当配置成输入时，可以通过读取这个寄存器的值，得到输入的是高电平还是低电平 GPxSET：这个寄存器在GPIO为输出模式时使用，通过写1可以输出高电平 GPxCLEAR：这个寄存器在GPIO为输出模式时使用，通过写1可以输出低电平 GPxTOGGLE：取反点=电平操作 注意：当GPIO配置成输入模式时，需要打开对用的外设输入时钟 外部中断： TMS28335的中断采用三级管理机制，分为外设级，PIE级，CPU级。这三级中断任何一级的中断使能位及中断标志位没有置1，那么中断就不会响应。 外设级：不同的外设中断需要设置响应的中断管理，及使能相应的中断的使能位。需要手动的操作有：（1）使能中断使能位（2）屏蔽中断使能位（3）清除中断标志位。 PIE级：PIE管理着96个中断源。分为12组，每组8个中断来源。具体的中断源设置可以参照用户手册中的PIE向量表。对于同一组的中断，有响应优先级，位置前面的中断比位置后面的优先级高。需要手动操作的有：（1）使能中断使能位（2）屏蔽中断使能位（3）清楚中断响应位PIEACK。这一操作的目的如果不清楚PIEACK，那么就不会响应其他的中断。PIE的中断标志位时自动清除的。 CPU级的中断：响应的寄存器是IER，中断使能寄存器。IFR，中断标志位寄存器。其中，中断使能寄存器IER需要手动设置。IFR，中断标志位寄存器，自动清除。 GPIO的外部中断共有7个中断源，分别时XINT1，XINT2,XINT3,XINT4,XINT5,XINT6,XINT7。其中XINT1和XINT2对应GPIO0~GPIO31.XINT3，XINT4，XINT5，XINT6，XINT7对应GPIO32~GPIO63. 相关寄存器如下，这些寄存器均被EALLOW保护： 其中GPIOXINTnSEL选择相应的中断源 XINTnCR配置对用的中断触发方式以及使能相应的中断。具体参照相应的用户手册。 除了GPIO本身的中断控制寄存器之外，还需要设置PIE中相应的寄存器。包括PIECTRL，PIEACK，PIEIER，PIEIFR。 PIECTRL寄存器的作用是可以读相应的中断的地址和使能全局中断。 PIEACK：中断应答位。需要在中断发生后写1清楚相应的位，否则中断不会再次响应 PIEIER：中断使能寄存器，使能响应的外设中断 PIEIFR：中断标志位 注意：使用中断时，需要将响应的中断矢量表映射到响应的中断响应函数中。 附：按键控制继电器的代码： #include "Key.h" #define RELAYON GpioDataRegs.GPASET.bit.GPIO1 #define RELAYOFF GpioDataRegs.GPACLEAR.bit.GPIO1 interrupt void ISRExint1 (void); void relay_init () { EALLOW; GpioCtrlRegs.GPAMUX1.bit.GPIO1 = 0; GpioCtrlRegs.GPADIR.bit.GPIO1 = 1;//set GPIO1 as output EDIS; } void key_interrupt_init () { EALLOW; GpioCtrlRegs.GPAMUX1.bit.GPIO13 = 0; GpioCtrlRegs.GPADIR.bit.GPIO13 = 0; GpioIntRegs.GPIOXINT1SEL.bit.GPIOSEL = 13; XIntruptRegs.XINT1CR.bit.POLARITY = 0; XIntruptRegs.XINT1CR.bit.ENABLE = 1; EDIS; IER = 0x0001; PieCtrlRegs.PIECTRL.bit.ENPIE = 1; PieCtrlRegs.PIEIER1.bit.INTx4 = 1; EALLOW; PieVectTable.XINT1 = &ISRExint1; EDIS; } interrupt void ISRExint1 (void) { PieCtrlRegs.PIEACK.all = PIEACK_GROUP1; RELAYON = 1; DELAY_US(1000000); RELAYOFF = 1; } #include "DSP2833x_Device.h" #include "DSP2833x_Examples.h" #include "Key.h" void main () { InitSysCtrl(); // IER = 0x0000; // IFR = 0x0000; // InitPieCtrl(); InitPieVectTable(); relay_init(); key_interrupt_init(); GpioDataRegs.GPASET.bit.GPIO1 = 1; EINT; while(1); }
