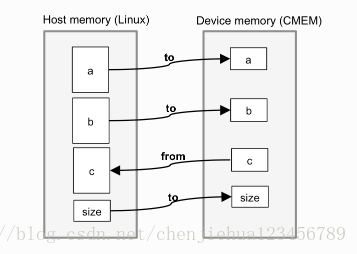

data/attach/1907/1kitb1m0ctmpeyl7bsuavtf2coh5aa2e.jpg Data: 2017.01.02 Author: cjh Theme: TI openmp target语法讲解   OpenMP Accelerator模式总来的来说就是在用target关键字，要操作的buff区映射到DSP上进行执行，在将结果返回到ARM上。   常见的设备结构有 #pragma omp target #pragma omp declare target #pragma omp target data #pragma omp target update 接下来将进行逐个举例讲解，在讲解之前先对几个关键字进行讲解 to：    是将主机内存复制到设备内存 from：  是从设备内存复制到主机内存 tofrom：是先将主机内存复制到设备内存，再从设备内存复制到主机内存 local：  是将分配的内存映射到L2 scratchpad memory   1.    #pragma omp target 目标结构用于指定需要映射的代码区域，通过将主机缓存区映射到设备区进行执行。执行完成后在从设备区回到主机区，代码如下： float a[1024]; float b[1024]; float c[1024]; int size; void vadd_openmp(float *a, float *b, float *c, int size) { #pragma omp target map(to:a[0:size],b[0:size],size) map(from: c[0:size]) //通过target map对内存进行映射 { int i; #pragma omp parallel for //openmp for循环并行代码 for (i = 0; i < size; i++) c[i] = a[i] + b[i]; } } 在上面的例子中，变量a，b，c和size最初驻留在主机（ARM Linux）内存中。 遇到目标构造时： ■空间分配在变量a [0：size]，b [0：size]，c [0：size]和size中的设备内存中。 ■任何注释为“to”的变量都从主机存储器→设备存储器复制。 ■目标区域在设备上执行。 请注意，#pragma omp parallel for用于在8个DSP内核之间分配for循环的迭代。 ■任何标注为“from”的变量都将从设备内存→主机内存中复制。 具体的见下图所示：
2.    #pragma omp declare target #pragmaomp declare target和#pragma omp end declare target配合使用，用于声明在目标设备上执行的函数。具体的见以下例程，其中DSPF_sp_fftSPxSP为DSPLIB库代码，该函数只能在DSP上进行运行。 #pragma omp declare target /* There must be a host and accelerator target definition for this function */ void DSPF_sp_fftSPxSP(int N, float *x, float *w, float *y, unsigned char *brev, int n_min, int offset, int n_max); #pragma omp end declare target void dsplib_fft(int N, int bufsize, float* x, float* w, float *y, int n_min, int offset, int n_max) { #pragma omp target map(to: N, x[0:bufsize], w[0:bufsize], n_min, offset, n_max) map(from: y[0:bufsize]) { DSPF_sp_fftSPxSP (N, x, w, y, 0, n_min, offset, n_max); } }
3.    #pragma omp target data 可用于将主机端数据映射到设备端。 目标区域可以在设备数据环境中执行。 而且，映射的缓冲区可以被多个封闭的目标区域重新使用，并且对于“目标数据”区域的整个范围有效。 目标数据区域也可以嵌套。
/* Create device buffers for a, b, c and transfer data from Host -> Device for a,b */ #pragma omp target data map(to:a[0:size], b[0:size]) map(from:c[0:size]) { /* Existing device buffers are used and no data is transferred here */ #pragma omp target { int i; #pragma omp parallel for for (i = 0; i < size; i++) c[i] += a[i] + b[i]; } } /* Device -> Host data transfer of buffer c is done here*/
4.     #pragma omp target update 用于同步主机端和设备端的数据，以下例程buffer c现在设备端进行操作，在从设备端更新到主机端，在主机端操作完成后，在更新会设备端。具体的见to和from的详解
void operate_on_host(int* buffer); #pragma omp declare target void operate_on_device_initial(int* srcA, int* srcB, int* result); void operate_on_device_final(int* srcA, int* srcB, int* result); #pragma omp end declare target /* Create device buffers for a, b, c and transfer data from Host -> Device for a,b */ #pragma omp target data map(to:a[0:size], b[0:size]) map(from:c[0:size]) { /* Existing device buffers are used and no data is transferred here */ #pragma omp target { /* Here buffer c is modified with results while operating on input buffers a,b */ operate_on_device_initial(a,b,c); } /* Copy modified target data to the host */ #pragma omp target update from(c[0:size]) /* Do some host side processing */ operate_on_host(c); /* Synchronize c with target device data buffer */ #pragma omp target update to(c[0:size]) /* Offload more computation to target device */ #pragma omp target { operator_on_device_final(a,b,c); } } /* Device -> Host data transfer of buffer c is done here again*/
