DM8168硬件平台

 作者：Marvin_wu
TMS320DM8168是一款多核SoC，它集成了包括ARM Cortex A8、DSP C674X+、M3 VIDEO、M3 VPSS等处理器。DSP用于视频图像处理，ARM负责应用程序管理及各个外设的控制，M3 VIDEO主要功能是对视频帧进行编码和解码，而M3 VPSS则负责视频帧的获取和显示。硬件资源如下： 〇  TI TM320DM8168 〇  1GB DDR3，48pin nandflash 烧写座
〇  SD card 在底层放置 〇  USB转串口，接入 mini USB 即可串口终端调试
〇  HDMI 视频输出 〇  Cameralink 视频输入
〇  Cameralink 视频处理FPGA：Cyclone IV EP4CE15
〇  YPbPr 视频输入：TVP7002
〇  输入视频源的切换通过拨码开关完成 〇  JTAG仿真接口
〇  Cyclone IV JTAG仿真接口
〇  10/100/1000Mbps以太网
〇  1 USB2.0
〇  1 SATA
〇  12V 输入
〇  外形180mm*125mm

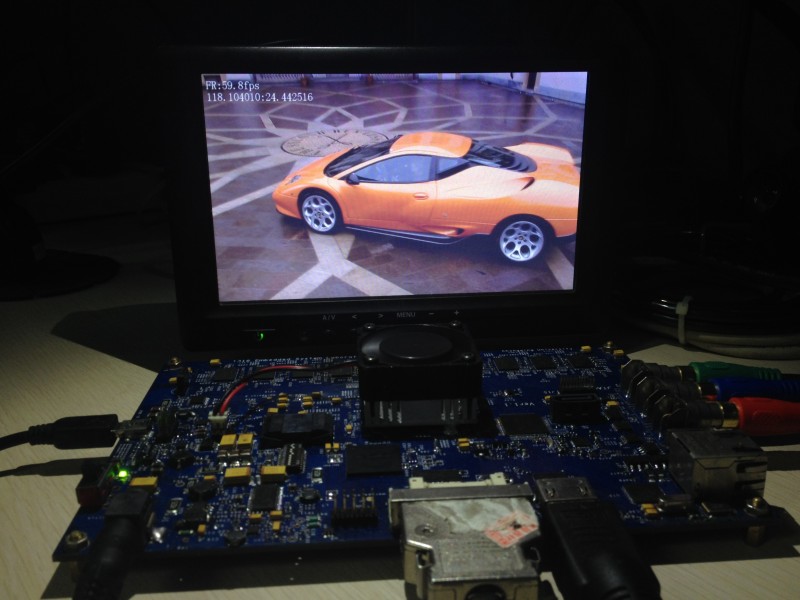

上图为YPbPr视频输入时capture_encode的例子，系统稳定运行，画质清晰，硬件工作告一段落。
