1.模拟滤波器的设计

      1.1巴特沃斯滤波器的次数

        根据给定的参数设计模拟滤波器，然后进行变数变换，求取数字滤波器的方法，称为滤波器的间接设计。做为数字滤波器的设计基础的模拟滤波器，称之为原型滤波器。这里，我们首先介绍的是最简单最基础的原型滤波器，巴特沃斯低通滤波器。由于IIR滤波器不具有线性相位特性，因此不必考虑相位特性，直接考虑其振幅特性。
       在这里，N是滤波器的次数，Ωc是截止频率。从上式的振幅特性可以看出，这个是单调递减的函数，其振幅特性是不存在纹波的。设计的时候，一般需要先计算跟所需要设计参数相符合的次数N。首先，就需要先由阻带频率，计算出阻带衰减 将巴特沃斯低通滤波器的振幅特性，直接带入上式，则有
最后，可以解得次数N为
当然，这里的N只能为正数，因此，若结果为小数，则舍弃小数，向上取整。

      1.2巴特沃斯滤波器的传递函数

         巴特沃斯低通滤波器的传递函数，可由其振幅特性的分母多项式求得。其分母多项式 根据S解开，可以得到极点。这里，为了方便处理，我们分为两种情况去解这个方程。当N为偶数的时候， 这里，使用了欧拉公式。同样的，当N为奇数的时候，
同样的，这里也使用了欧拉公式。归纳以上，极点的解为
上式所求得的极点，是在s平面内，在半径为Ωc的圆上等间距的点，其数量为2N个。为了使得其IIR滤波器稳定，那么，只能选取极点在S平面左半平面的点。选定了稳定的极点之后，其模拟滤波器的传递函数就可由下式求得。

       1.3巴特沃斯滤波器的实现（C语言）

          首先，是次数的计算。次数的计算，我们可以由下式求得。           其对应的C语言程序为 N = Ceil(0.5*( log10 ( pow (10, Stopband_attenuation/10) - 1) / log10 (Stopband/Cotoff) ));          然后是极点的选择，这里由于涉及到复数的操作，我们就声明一个复数结构体就可以了。最重要的是，极点的计算含有自然指数函数，这点对于计算机来讲，不是太方便，所以，我们将其替换为三角函数，
这样的话，实部与虚部就还可以分开来计算。其代码实现为 typedef struct { double Real_part; double Imag_Part; } COMPLEX; COMPLEX poles[N]; for(k = 0;k <= ((2*N)-1) ; k++) { if(Cotoff*cos((k+dk)*(pi/N)) < 0) { poles[count].Real_part = -Cotoff*cos((k+dk)*(pi/N)); 　　poles[count].Imag_Part= -Cotoff*sin((k+dk)*(pi/N)); count++; if (count == N) break; } }
       计算出稳定的极点之后，就可以进行传递函数的计算了。传递的函数的计算，就像下式一样
这里，为了得到模拟滤波器的系数，需要将分母乘开。很显然，这里的极点不一定是整数，或者来说，这里的乘开需要做复数运算。其复数的乘法代码如下， int Complex_Multiple(COMPLEX a,COMPLEX b, double *Res_Real,double *Res_Imag) { *(Res_Real) = (a.Real_part)*(b.Real_part) - (a.Imag_Part)*(b.Imag_Part); *(Res_Imag)= (a.Imag_Part)*(b.Real_part) + (a.Real_part)*(b.Imag_Part); return (int)1; }有了乘法代码之后，我们现在简单的情况下，看看其如何计算其滤波器系数。我们做如下假设 这个时候，其传递函数为 将其乘开，其大致的关系就像下图所示一样。
计算的关系一目了然，这样的话，实现就简单多了。高阶的情况下也一样，重复这种计算就可以了。其代码为 Res[0].Real_part = poles[0].Real_part; Res[0].Imag_Part= poles[0].Imag_Part; Res[1].Real_part = 1; Res[1].Imag_Part= 0; for(count_1 = 0;count_1 < N-1;count_1++) { for(count = 0;count <= count_1 + 2;count++) { if(0 == count) 　{ Complex_Multiple(Res[count], poles[count_1+1], &(Res_Save[count].Real_part), &(Res_Save[count].Imag_Part)); } else if((count_1 + 2) == count) { Res_Save[count].Real_part += Res[count - 1].Real_part; 　Res_Save[count].Imag_Part += Res[count - 1].Imag_Part; } 　else 　{ Complex_Multiple(Res[count], poles[count_1+1], &(Res_Save[count].Real_part), &(Res_Save[count].Imag_Part)); 1 　　Res_Save[count].Real_part += Res[count - 1].Real_part; 　　 Res_Save[count].Imag_Part += Res[count - 1].Imag_Part; 　　 　} } 　　*(b+N) = *(a+N); 　　}到此，我们就可以得到一个模拟滤波器巴特沃斯低通滤波器了。

2.双1次z变换

      2.1双1次z变换的原理

        我们为了将模拟滤波器转换为数字滤波器的，可以用的方法很多。这里着重说说双1次z变换。我们希望通过双1次z变换，建立一个s平面到z平面的映射关系，将模拟滤波器转换为数字滤波器。         和之前的例子一样，我们假设有如下模拟滤波器的传递函数。
将其做拉普拉斯逆变换，可得到其时间域内的连续微分方程式，
其中，x(t)表示输入，y(t)表示输出。然后我们需要将其离散化，假设其采样周期是T，用差分方程去近似的替代微分方程，可以得到下面结果
然后使用z变换，再将其化简。可得到如下结果
从而，我们可以得到了s平面到z平面的映射关系，即
由于所有的高阶系统都可以视为一阶系统的并联，所以，这个映射关系在高阶系统中，也是成立的。
然后，将关系式
带入上式，可得
到这里，我们可以就可以得到Ω与ω的对应关系了。

         这里的Ω与ω的对应关系很重要。我们最终的目的设计的是数字滤波器，所以，设计时候给的参数必定是数字滤波器的指标。而我们通过间接设计设计IIR滤波器时候，首先是要设计模拟滤波器，再通过变换，得到数字滤波器。那么，我们首先需要做的，就是将数字滤波器的指标，转换为模拟滤波器的指标，基于这个指标去设计模拟滤波器。另外，这里的采样时间T的取值很随意，为了方便计算，一般取1s就可以。

       2.2双1次z变换的实现（C语言）

         我们设计好的巴特沃斯低通滤波器的传递函数如下所示。       我们将其进行双1次z变换，我们可以得到如下式子
可以看出，我们还是需要将式子乘开，进行合并同类项，这个跟之前说的算法相差不大。其代码为。 for(Count = 0;Count<=N;Count++) { 　for(Count_Z = 0;Count_Z <= N;Count_Z++) { Res[Count_Z] = 0; Res_Save[Count_Z] = 0; } Res_Save [0] = 1; 　 for(Count_1 = 0; Count_1 < N-Count;Count_1++) { 　　for(Count_2 = 0; Count_2 <= Count_1+1;Count_2++) { if(Count_2 == 0) Res[Count_2] += Res_Save[Count_2]; 　　　　　　　　　 　else if((Count_2 == (Count_1+1))&&(Count_1 != 0)) 　 Res[Count_2] += -Res_Save[Count_2 - 1]; 　　　　　　　　　　 else Res[Count_2] += Res_Save[Count_2] - Res_Save[Count_2 - 1]; 　　 　for(Count_Z = 0;Count_Z<= N;Count_Z++) 　　　{ 　 Res_Save[Count_Z] = Res[Count_Z] ; 　　Res[Count_Z] = 0; 　　　} } for(Count_1 = (N-Count); Count_1 < N;Count_1++) { for(Count_2 = 0; Count_2 <= Count_1+1;Count_2++) { if(Count_2 == 0) 　Res[Count_2] += Res_Save[Count_2]; else if((Count_2 == (Count_1+1))&&(Count_1 != 0)) 　　　　　　　 Res[Count_2] += Res_Save[Count_2 - 1]; else Res[Count_2] += Res_Save[Count_2] + Res_Save[Count_2 - 1]; 　} for(Count_Z = 0;Count_Z<= N;Count_Z++) { Res_Save[Count_Z] = Res[Count_Z] ; Res[Count_Z] = 0; } } for(Count_Z = 0;Count_Z<= N;Count_Z++) { *(az+Count_Z) += 　pow(2,N-Count) * (*(as+Count)) * 　　　　　　　　　　　 　　　　 　Res_Save[Count_Z]; *(bz+Count_Z) += (*(bs+Count)) * Res_Save[Count_Z]; } } 到此，我们就已经实现了一个数字滤波器。

3.IIR滤波器的间接设计代码（C语言）

#include #include #include #include #define pi ((double)3.1415926) struct DESIGN_SPECIFICATION { double Cotoff; double Stopband; double Stopband_attenuation; }; typedef struct { double Real_part; double Imag_Part; } COMPLEX; int Ceil(double input) { if(input != (int)input) return ((int)input) +1; else return ((int)input); } int Complex_Multiple(COMPLEX a,COMPLEX b ,double *Res_Real,double *Res_Imag) { *(Res_Real) = (a.Real_part)*(b.Real_part) - (a.Imag_Part)*(b.Imag_Part); *(Res_Imag)= (a.Imag_Part)*(b.Real_part) + (a.Real_part)*(b.Imag_Part); return (int)1; } int Buttord(double Cotoff, double Stopband, double Stopband_attenuation) { int N; printf("Wc = %lf [rad/sec] " ,Cotoff); printf("Ws = %lf [rad/sec] " ,Stopband); printf("As = %lf [dB] " ,Stopband_attenuation); printf("-------------------------------------------------------- " ); N = Ceil(0.5*( log10 ( pow (10, Stopband_attenuation/10) - 1) / log10 (Stopband/Cotoff) )); return (int)N; } int Butter(int N, double Cotoff, double *a, double *b) { double dk = 0; int k = 0; int count = 0,count_1 = 0; COMPLEX poles[N]; COMPLEX Res[N+1],Res_Save[N+1]; if((N%2) == 0) dk = 0.5; else dk = 0; for(k = 0;k <= ((2*N)-1) ; k++) { if(Cotoff*cos((k+dk)*(pi/N)) < 0) { poles[count].Real_part = -Cotoff*cos((k+dk)*(pi/N)); poles[count].Imag_Part= -Cotoff*sin((k+dk)*(pi/N)); count++; if (count == N) break; } } printf("Pk = " ); for(count = 0;count < N ;count++) { printf("(%lf) + (%lf i) " ,-poles[count].Real_part ,-poles[count].Imag_Part); } printf("-------------------------------------------------------- " ); Res[0].Real_part = poles[0].Real_part; Res[0].Imag_Part= poles[0].Imag_Part; Res[1].Real_part = 1; Res[1].Imag_Part= 0; for(count_1 = 0;count_1 < N-1;count_1++) { for(count = 0;count <= count_1 + 2;count++) { if(0 == count) { Complex_Multiple(Res[count], poles[count_1+1], &(Res_Save[count].Real_part), &(Res_Save[count].Imag_Part)); //printf( "Res_Save : (%lf) + (%lf i) " ,Res_Save[0].Real_part,Res_Save[0].Imag_Part); } else if((count_1 + 2) == count) { Res_Save[count].Real_part += Res[count - 1].Real_part; Res_Save[count].Imag_Part += Res[count - 1].Imag_Part; } else { Complex_Multiple(Res[count], poles[count_1+1], &(Res_Save[count].Real_part), &(Res_Save[count].Imag_Part)); //printf( "Res : (%lf) + (%lf i) " ,Res[count - 1].Real_part,Res[count - 1].Imag_Part); //printf( "Res_Save : (%lf) + (%lf i) " ,Res_Save[count].Real_part,Res_Save[count].Imag_Part); Res_Save[count].Real_part += Res[count - 1].Real_part; Res_Save[count].Imag_Part += Res[count - 1].Imag_Part; //printf( "Res_Save : (%lf) + (%lf i) " ,Res_Save[count].Real_part,Res_Save[count].Imag_Part); } //printf("There " ); } for(count = 0;count <= N;count++) { Res[count].Real_part = Res_Save[count].Real_part; Res[count].Imag_Part= Res_Save[count].Imag_Part; *(a + N - count) = Res[count].Real_part; } //printf("There!! " ); } *(b+N) = *(a+N); //------------------------display---------------------------------// printf("bs = [" ); for(count = 0;count <= N ;count++) { printf("%lf ", *(b+count)); } printf(" ] " ); printf("as = [" ); for(count = 0;count <= N ;count++) { printf("%lf ", *(a+count)); } printf(" ] " ); printf("-------------------------------------------------------- " ); return (int) 1; } int Bilinear(int N, double *as,double *bs, double *az,double *bz) { int Count = 0,Count_1 = 0,Count_2 = 0,Count_Z = 0; double Res[N+1]; double Res_Save[N+1]; for(Count_Z = 0;Count_Z <= N;Count_Z++) { *(az+Count_Z) = 0; *(bz+Count_Z) = 0; } for(Count = 0;Count<=N;Count++) { for(Count_Z = 0;Count_Z <= N;Count_Z++) { Res[Count_Z] = 0; Res_Save[Count_Z] = 0; } Res_Save [0] = 1; for(Count_1 = 0; Count_1 < N-Count;Count_1++) { for(Count_2 = 0; Count_2 <= Count_1+1;Count_2++) { if(Count_2 == 0) { Res[Count_2] += Res_Save[Count_2]; //printf( "Res[%d] %lf " , Count_2 ,Res[Count_2]); } else if((Count_2 == (Count_1+1))&&(Count_1 != 0)) { Res[Count_2] += -Res_Save[Count_2 - 1]; //printf( "Res[%d] %lf " , Count_2 ,Res[Count_2]); } else { Res[Count_2] += Res_Save[Count_2] - Res_Save[Count_2 - 1]; //printf( "Res[%d] %lf " , Count_2 ,Res[Count_2]); } } //printf( "Res : "); for(Count_Z = 0;Count_Z<= N;Count_Z++) { Res_Save[Count_Z] = Res[Count_Z] ; Res[Count_Z] = 0; //printf( "[%d] %lf " ,Count_Z, Res_Save[Count_Z]); } //printf(" " ); } for(Count_1 = (N-Count); Count_1 < N;Count_1++) { for(Count_2 = 0; Count_2 <= Count_1+1;Count_2++) { if(Count_2 == 0) { Res[Count_2] += Res_Save[Count_2]; //printf( "Res[%d] %lf " , Count_2 ,Res[Count_2]); } else if((Count_2 == (Count_1+1))&&(Count_1 != 0)) { Res[Count_2] += Res_Save[Count_2 - 1]; //printf( "Res[%d] %lf " , Count_2 ,Res[Count_2]); } else { Res[Count_2] += Res_Save[Count_2] + Res_Save[Count_2 - 1]; //printf( "Res[%d] %lf " , Count_2 ,Res[Count_2]); } } // printf( "Res : "); for(Count_Z = 0;Count_Z<= N;Count_Z++) { Res_Save[Count_Z] = Res[Count_Z] ; Res[Count_Z] = 0; //printf( "[%d] %lf " ,Count_Z, Res_Save[Count_Z]); } //printf(" " ); } //printf( "Res : "); for(Count_Z = 0;Count_Z<= N;Count_Z++) { *(az+Count_Z) += pow(2,N-Count) * (*(as+Count)) * Res_Save[Count_Z]; *(bz+Count_Z) += (*(bs+Count)) * Res_Save[Count_Z]; //printf( " %lf " ,*(bz+Count_Z)); } //printf(" " ); } for(Count_Z = N;Count_Z >= 0;Count_Z--) { *(bz+Count_Z) = (*(bz+Count_Z))/(*(az+0)); *(az+Count_Z) = (*(az+Count_Z))/(*(az+0)); } //------------------------display---------------------------------// printf("bz = [" ); for(Count_Z= 0;Count_Z <= N ;Count_Z++) { printf("%lf ", *(bz+Count_Z)); } printf(" ] " ); printf("az = [" ); for(Count_Z= 0;Count_Z <= N ;Count_Z++) { printf("%lf ", *(az+Count_Z)); } printf(" ] " ); printf("-------------------------------------------------------- " ); return (int) 1; } int main(void) { int count; struct DESIGN_SPECIFICATION IIR_Filter; IIR_Filter.Cotoff = (double)(pi/2); //[red] IIR_Filter.Stopband = (double)((pi*3)/4); //[red] IIR_Filter.Stopband_attenuation = 30; //[dB] int N; IIR_Filter.Cotoff = 2 * tan((IIR_Filter.Cotoff)/2); //[red/sec] IIR_Filter.Stopband = 2 * tan((IIR_Filter.Stopband)/2); //[red/sec] N = Buttord(IIR_Filter.Cotoff, IIR_Filter.Stopband, IIR_Filter.Stopband_attenuation); printf("N: %d " ,N); printf("-------------------------------------------------------- " ); double as[N+1] , bs[N+1]; Butter(N, IIR_Filter.Cotoff, as, bs); double az[N+1] , bz[N+1]; Bilinear(N, as,bs, az,bz); printf("Finish " ); return (int)0; }

3.间接设计实现的IIR滤波器的性能

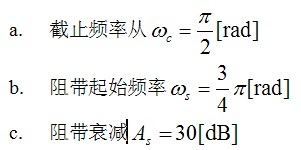

       3.1设计指标



        3.2程序执行结果

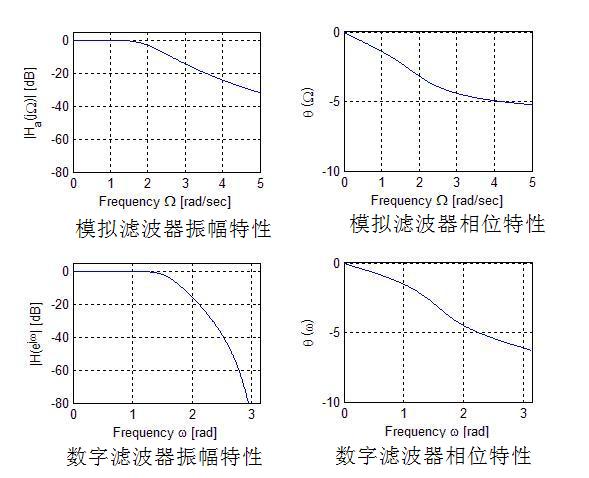

           使用上述程序，gcc编译通过，执行结果如下。        其频率响应如下所示。博客地址：http://blog.csdn.net/thnh169/
