主要从《手把手教你学DSP—基于TMS320F28335》、《TMS320F28335DSP原理与开发编程》这两本书，及网上资料汇聚而成。



DSP28335 GPIO模块分为三类IO口：PORTA(0-31),PORTB(32-63),PORTC(64-87)。对GPIO模块的设置主要通过三类寄存器来完成，分别是：控制寄存器、数据寄存器、中断寄存器。 1、控制寄存器 GPxCTRL; // GPIO x Control Register (GPIO0 to 31) //设置采样窗周期T=2*GPXCTRL*Tsysclk； GPxQSEL1; // GPIO x Qualifier Select 1 Register (GPIO0 to 15)(32-47) GPxQSEL2; // GPIO x Qualifier Select 2 Register (GPIO16 to 31)(48-63) //每两位控制一个引脚，确定是3周期采样还是6周期采样或者不用采样 GPxMUX1; // GPIO x Mux 1 Register (GPIO0 to 15)(32-47)(64-79) GPxMUX2; // GPIO x Mux 2 Register (GPIO16 to 31)(48-63)(80-95) //配置各个引脚的功能，0：I/O功能，1：外设功能。 GPxDIR; // GPIO x Direction Register (GPIO0 to 31)(32-63)(64-95) //配置每个引脚是输入还是输出，0：数字量输入；1：数字量输出。 GPxPUD; // GPIO x Pull Up Disable Register (GPIO0 to 31)(32-63)(64-95) //使能或禁止内部上拉 0：开启上拉，1：禁止上拉 2、数据寄存器 GPxDAT; // GPIO Data Register (GPIO0 to 31)(32-63)(64-95) GPxSET; // GPIO Data Set Register (GPIO0 to 31)(32-63)(64-95)——置位 GPxCLEAR; // GPIO Data Clear Register (GPIO0 to 31)(32-63)(64-95) GPxTOGGLE; // GPIO Data Toggle Register (GPIO0 to 31)(32-63)(64-95)—反转 3、中断寄存器 GPIOXINT1SEL; // XINT1 GPIO Input Selection GPIOXINT2SEL; // XINT2 GPIO Input Selection GPIOXNMISEL; // XNMI_Xint13 GPIO Input Selection GPIOXINT3SEL; // XINT3 GPIO Input Selection GPIOXINT4SEL; // XINT4 GPIO Input Selection GPIOXINT5SEL; // XINT5 GPIO Input Selection GPIOXINT6SEL; // XINT6 GPIO Input Selection GPIOXINT7SEL; // XINT7 GPIO Input Selection GPIOLPMSEL; // Low power modes GP I/O input select 可以对GPIO0-63进行外部中断设置； IT官方的头文件DSP2833x_Gpio.h内容如下： // TI File $Revision: /main/4 $ // Checkin $Date: November 15, 2007 09:58:53 $ //########################################################################### // // FILE: DSP2833x_Gpio.h // // TITLE: DSP2833x 一般应用 I/O 定义. // //########################################################################### // $TI Release: DSP2833x/DSP2823x C/C++ Header Files V1.31 $ // $Release Date: August 4, 2009 $ //########################################################################### #ifndef DSP2833x_GPIO_H #define DSP2833x_GPIO_H #ifdef __cplusplus extern "C" { #endif //---------------------------------------------------- // GPIO A 控制寄存器位定义 */ struct GPACTRL_BITS { // bits 描述 Uint16 QUALPRD0:8; // 7:0 采样周期 Uint16 QUALPRD1:8; // 15:8 采样周期 Uint16 QUALPRD2:8; // 23:16 采样周期 Uint16 QUALPRD3:8; // 31:24 采样周期 }; //GPIO A 控制寄存器 union GPACTRL_REG { Uint32 all; struct GPACTRL_BITS bit; //GPIO A 控制寄存器位定义 }; //---------------------------------------------------- // GPIO B 控制寄存器位定义 */ struct GPBCTRL_BITS { // bits 描述 Uint16 QUALPRD0:8; // 7:0 采样周期 Uint16 QUALPRD1:8; // 15:8 采样周期 Uint16 QUALPRD2:8; // 23:16 采样周期 Uint16 QUALPRD3:8; // 31:24 采样周期 }; //GPIO B 控制寄存器 union GPBCTRL_REG { Uint32 all; struct GPBCTRL_BITS bit; //GPIO B 控制寄存器位定义 }; //---------------------------------------------------- // GPIO A Qual/MUX 选择寄存器位定义 */ struct GPA1_BITS { // bits 描述 Uint16 GPIO0:2; // 1:0 GPIO0 Uint16 GPIO1:2; // 3:2 GPIO1 Uint16 GPIO2:2; // 5:4 GPIO2 Uint16 GPIO3:2; // 7:6 GPIO3 Uint16 GPIO4:2; // 9:8 GPIO4 Uint16 GPIO5:2; // 11:10 GPIO5 Uint16 GPIO6:2; // 13:12 GPIO6 Uint16 GPIO7:2; // 15:14 GPIO7 Uint16 GPIO8:2; // 17:16 GPIO8 Uint16 GPIO9:2; // 19:18 GPIO9 Uint16 GPIO10:2; // 21:20 GPIO10 Uint16 GPIO11:2; // 23:22 GPIO11 Uint16 GPIO12:2; // 25:24 GPIO12 Uint16 GPIO13:2; // 27:26 GPIO13 Uint16 GPIO14:2; // 29:28 GPIO14 Uint16 GPIO15:2; // 31:30 GPIO15 }; struct GPA2_BITS { // bits 描述 Uint16 GPIO16:2; // 1:0 GPIO16 Uint16 GPIO17:2; // 3:2 GPIO17 Uint16 GPIO18:2; // 5:4 GPIO18 Uint16 GPIO19:2; // 7:6 GPIO19 Uint16 GPIO20:2; // 9:8 GPIO20 Uint16 GPIO21:2; // 11:10 GPIO21 Uint16 GPIO22:2; // 13:12 GPIO22 Uint16 GPIO23:2; // 15:14 GPIO23 Uint16 GPIO24:2; // 17:16 GPIO24 Uint16 GPIO25:2; // 19:18 GPIO25 Uint16 GPIO26:2; // 21:20 GPIO26 Uint16 GPIO27:2; // 23:22 GPIO27 Uint16 GPIO28:2; // 25:24 GPIO28 Uint16 GPIO29:2; // 27:26 GPIO29 Uint16 GPIO30:2; // 29:28 GPIO30 Uint16 GPIO31:2; // 31:30 GPIO31 }; // GPIO B Qual/MUX 选择寄存器位定义 */ struct GPB1_BITS { // bits 描述 Uint16 GPIO32:2; // 1:0 GPIO32 Uint16 GPIO33:2; // 3:2 GPIO33 Uint16 GPIO34:2; // 5:4 GPIO34 Uint16 GPIO35:2; // 7:6 GPIO35 Uint16 GPIO36:2; // 9:8 GPIO36 Uint16 GPIO37:2; // 11:10 GPIO37 Uint16 GPIO38:2; // 13:12 GPIO38 Uint16 GPIO39:2; // 15:14 GPIO39 Uint16 GPIO40:2; // 17:16 GPIO40 Uint16 GPIO41:2; // 19:16 GPIO41 Uint16 GPIO42:2; // 21:20 GPIO42 Uint16 GPIO43:2; // 23:22 GPIO43 Uint16 GPIO44:2; // 25:24 GPIO44 Uint16 GPIO45:2; // 27:26 GPIO45 Uint16 GPIO46:2; // 29:28 GPIO46 Uint16 GPIO47:2; // 31:30 GPIO47 }; struct GPB2_BITS { // bits 描述 Uint16 GPIO48:2; // 1:0 GPIO48 Uint16 GPIO49:2; // 3:2 GPIO49 Uint16 GPIO50:2; // 5:4 GPIO50 Uint16 GPIO51:2; // 7:6 GPIO51 Uint16 GPIO52:2; // 9:8 GPIO52 Uint16 GPIO53:2; // 11:10 GPIO53 Uint16 GPIO54:2; // 13:12 GPIO54 Uint16 GPIO55:2; // 15:14 GPIO55 Uint16 GPIO56:2; // 17:16 GPIO56 Uint16 GPIO57:2; // 19:18 GPIO57 Uint16 GPIO58:2; // 21:20 GPIO58 Uint16 GPIO59:2; // 23:22 GPIO59 Uint16 GPIO60:2; // 25:24 GPIO60 Uint16 GPIO61:2; // 27:26 GPIO61 Uint16 GPIO62:2; // 29:28 GPIO62 Uint16 GPIO63:2; // 31:30 GPIO63 }; // GPIO C Qual/MUX 选择寄存器位定义 */ struct GPC1_BITS { // bits 描述 Uint16 GPIO64:2; // 1:0 GPIO64 Uint16 GPIO65:2; // 3:2 GPIO65 Uint16 GPIO66:2; // 5:4 GPIO66 Uint16 GPIO67:2; // 7:6 GPIO67 Uint16 GPIO68:2; // 9:8 GPIO68 Uint16 GPIO69:2; // 11:10 GPIO69 Uint16 GPIO70:2; // 13:12 GPIO70 Uint16 GPIO71:2; // 15:14 GPIO71 Uint16 GPIO72:2; // 17:16 GPIO72 Uint16 GPIO73:2; // 19:18 GPIO73 Uint16 GPIO74:2; // 21:20 GPIO74 Uint16 GPIO75:2; // 23:22 GPIO75 Uint16 GPIO76:2; // 25:24 GPIO76 Uint16 GPIO77:2; // 27:26 GPIO77 Uint16 GPIO78:2; // 29:28 GPIO78 Uint16 GPIO79:2; // 31:30 GPIO79 }; struct GPC2_BITS { // bits 描述 Uint16 GPIO80:2; // 1:0 GPIO80 Uint16 GPIO81:2; // 3:2 GPIO81 Uint16 GPIO82:2; // 5:4 GPIO82 Uint16 GPIO83:2; // 7:6 GPIO83 Uint16 GPIO84:2; // 9:8 GPIO84 Uint16 GPIO85:2; // 11:10 GPIO85 Uint16 GPIO86:2; // 13:12 GPIO86 Uint16 GPIO87:2; // 15:14 GPIO87 Uint16 rsvd:16; // 31:16 保留 }; // GPIO A Qual/MUX 选择寄存器 */ union GPA1_REG { Uint32 all; struct GPA1_BITS bit; }; union GPA2_REG { Uint32 all; struct GPA2_BITS bit; }; // GPIO B Qual/MUX 选择寄存器 */ union GPB1_REG { Uint32 all; struct GPB1_BITS bit; }; union GPB2_REG { Uint32 all; struct GPB2_BITS bit; }; // GPIO C Qual/MUX 选择寄存器 */ union GPC1_REG { Uint32 all; struct GPC1_BITS bit; }; union GPC2_REG { Uint32 all; struct GPC2_BITS bit; }; //---------------------------------------------------- // GPIO A DIR/TOGGLE/SET/CLEAR 寄存器位定义 */ struct GPADAT_BITS { // bits 描述 Uint16 GPIO0:1; // 0 GPIO0 Uint16 GPIO1:1; // 1 GPIO1 Uint16 GPIO2:1; // 2 GPIO2 Uint16 GPIO3:1; // 3 GPIO3 Uint16 GPIO4:1; // 4 GPIO4 Uint16 GPIO5:1; // 5 GPIO5 Uint16 GPIO6:1; // 6 GPIO6 Uint16 GPIO7:1; // 7 GPIO7 Uint16 GPIO8:1; // 8 GPIO8 Uint16 GPIO9:1; // 9 GPIO9 Uint16 GPIO10:1; // 10 GPIO10 Uint16 GPIO11:1; // 11 GPIO11 Uint16 GPIO12:1; // 12 GPIO12 Uint16 GPIO13:1; // 13 GPIO13 Uint16 GPIO14:1; // 14 GPIO14 Uint16 GPIO15:1; // 15 GPIO15 Uint16 GPIO16:1; // 16 GPIO16 Uint16 GPIO17:1; // 17 GPIO17 Uint16 GPIO18:1; // 18 GPIO18 Uint16 GPIO19:1; // 19 GPIO19 Uint16 GPIO20:1; // 20 GPIO20 Uint16 GPIO21:1; // 21 GPIO21 Uint16 GPIO22:1; // 22 GPIO22 Uint16 GPIO23:1; // 23 GPIO23 Uint16 GPIO24:1; // 24 GPIO24 Uint16 GPIO25:1; // 25 GPIO25 Uint16 GPIO26:1; // 26 GPIO26 Uint16 GPIO27:1; // 27 GPIO27 Uint16 GPIO28:1; // 28 GPIO28 Uint16 GPIO29:1; // 29 GPIO29 Uint16 GPIO30:1; // 30 GPIO30 Uint16 GPIO31:1; // 31 GPIO31 }; // GPIO B DIR/TOGGLE/SET/CLEAR 寄存器位定义 */ struct GPBDAT_BITS { // bits 描述 Uint16 GPIO32:1; // 0 GPIO32 Uint16 GPIO33:1; // 1 GPIO33 Uint16 GPIO34:1; // 2 GPIO34 Uint16 GPIO35:1; // 3 GPIO35 Uint16 GPIO36:1; // 4 GPIO36 Uint16 GPIO37:1; // 5 GPIO37 Uint16 GPIO38:1; // 6 GPIO38 Uint16 GPIO39:1; // 7 GPIO39 Uint16 GPIO40:1; // 8 GPIO40 Uint16 GPIO41:1; // 9 GPIO41 Uint16 GPIO42:1; // 10 GPIO42 Uint16 GPIO43:1; // 11 GPIO43 Uint16 GPIO44:1; // 12 GPIO44 Uint16 GPIO45:1; // 13 GPIO45 Uint16 GPIO46:1; // 14 GPIO46 Uint16 GPIO47:1; // 15 GPIO47 Uint16 GPIO48:1; // 16 GPIO48 Uint16 GPIO49:1; // 17 GPIO49 Uint16 GPIO50:1; // 18 GPIO50 Uint16 GPIO51:1; // 19 GPIO51 Uint16 GPIO52:1; // 20 GPIO52 Uint16 GPIO53:1; // 21 GPIO53 Uint16 GPIO54:1; // 22 GPIO54 Uint16 GPIO55:1; // 23 GPIO55 Uint16 GPIO56:1; // 24 GPIO56 Uint16 GPIO57:1; // 25 GPIO57 Uint16 GPIO58:1; // 26 GPIO58 Uint16 GPIO59:1; // 27 GPIO59 Uint16 GPIO60:1; // 28 GPIO60 Uint16 GPIO61:1; // 29 GPIO61 Uint16 GPIO62:1; // 30 GPIO62 Uint16 GPIO63:1; // 31 GPIO63 }; // GPIO C DIR/TOGGLE/SET/CLEAR 寄存器位定义 */ struct GPCDAT_BITS { // bits 描述 Uint16 GPIO64:1; // 0 GPIO64 Uint16 GPIO65:1; // 1 GPIO65 Uint16 GPIO66:1; // 2 GPIO66 Uint16 GPIO67:1; // 3 GPIO67 Uint16 GPIO68:1; // 4 GPIO68 Uint16 GPIO69:1; // 5 GPIO69 Uint16 GPIO70:1; // 6 GPIO70 Uint16 GPIO71:1; // 7 GPIO71 Uint16 GPIO72:1; // 8 GPIO72 Uint16 GPIO73:1; // 9 GPIO73 Uint16 GPIO74:1; // 10 GPIO74 Uint16 GPIO75:1; // 11 GPIO75 Uint16 GPIO76:1; // 12 GPIO76 Uint16 GPIO77:1; // 13 GPIO77 Uint16 GPIO78:1; // 14 GPIO78 Uint16 GPIO79:1; // 15 GPIO79 Uint16 GPIO80:1; // 16 GPIO80 Uint16 GPIO81:1; // 17 GPIO81 Uint16 GPIO82:1; // 18 GPIO82 Uint16 GPIO83:1; // 19 GPIO83 Uint16 GPIO84:1; // 20 GPIO84 Uint16 GPIO85:1; // 21 GPIO85 Uint16 GPIO86:1; // 22 GPIO86 Uint16 GPIO87:1; // 23 GPIO87 Uint16 rsvd1:8; // 31:24 reserved }; // GPIO A DIR/TOGGLE/SET/CLEAR 寄存器 */ union GPADAT_REG { Uint32 all; struct GPADAT_BITS bit; }; // GPIO B DIR/TOGGLE/SET/CLEAR 寄存器 */ union GPBDAT_REG { Uint32 all; struct GPBDAT_BITS bit; }; // GPIO C DIR/TOGGLE/SET/CLEAR 寄存器 */ union GPCDAT_REG { Uint32 all; struct GPCDAT_BITS bit; }; //---------------------------------------------------- // GPIO Xint1/XINT2/XNMI 选择寄存器位定义 */ struct GPIOXINT_BITS { // bits 描述 Uint16 GPIOSEL:5; // 4:0 选择GPIO中断输入源 Uint16 rsvd1:11; // 15:5 保留 }; // GPIO Xint1/XINT2/XNMI 选择寄存 */ union GPIOXINT_REG { Uint16 all; struct GPIOXINT_BITS bit; }; //GPIO控制寄存器 struct GPIO_CTRL_REGS { union GPACTRL_REG GPACTRL; // GPIO A 控制寄存器 (GPIO0 to 31) union GPA1_REG GPAQSEL1; // GPIO A 选择输入限制1 (GPIO0 to 15) union GPA2_REG GPAQSEL2; // GPIO A 选择输入限制2 (GPIO16 to 31) union GPA1_REG GPAMUX1; // GPIO A 选择寄存器1 (GPIO0 to 15) union GPA2_REG GPAMUX2; // GPIO A 选择寄存器2 (GPIO16 to 31) union GPADAT_REG GPADIR; // GPIO A 输入输出方向 (GPIO0 to 31) union GPADAT_REG GPAPUD; // GPIO A 上拉禁用寄存器 (GPIO0 to 31) Uint32 rsvd1; // 保留 union GPBCTRL_REG GPBCTRL; // GPIO B 控制寄存器 (GPIO32 to 63) union GPB1_REG GPBQSEL1; // GPIO B 选择输入限制1 (GPIO32 to 47) union GPB2_REG GPBQSEL2; // GPIO B 选择输入限制2 (GPIO48 to 63) union GPB1_REG GPBMUX1; // GPIO B 选择寄存器1 (GPIO32 to 47) union GPB2_REG GPBMUX2; // GPIO B 选择寄存器2 (GPIO48 to 63) union GPBDAT_REG GPBDIR; // GPIO B 输入输出方向 (GPIO32 to 63) union GPBDAT_REG GPBPUD; // GPIO B 上拉禁用寄存器 (GPIO32 to 63) Uint16 rsvd2[8]; union GPC1_REG GPCMUX1; // GPIO C 选择寄存器1 (GPIO64 to 79) union GPC2_REG GPCMUX2; // GPIO C 选择寄存器2 (GPIO80 to 95) union GPCDAT_REG GPCDIR; // GPIO C 输入输出方向 (GPIO64 to 95) union GPCDAT_REG GPCPUD; // GPIO C 上拉禁用寄存器 (GPIO64 to 95) }; //GPIO控制寄存器 struct GPIO_DATA_REGS { union GPADAT_REG GPADAT; // GPIO 数据寄存器 (GPIO0 to 31) union GPADAT_REG GPASET; // GPIO 置位数据寄存器 (GPIO0 to 31) union GPADAT_REG GPACLEAR; // GPIO 置零数据寄存器 (GPIO0 to 31) union GPADAT_REG GPATOGGLE; // GPIO 数据翻转寄存器 (GPIO0 to 31) union GPBDAT_REG GPBDAT; // GPIO 数据寄存器 (GPIO32 to 63) union GPBDAT_REG GPBSET; // GPIO 置位数据寄存器 (GPIO32 to 63) union GPBDAT_REG GPBCLEAR; // GPIO 置零数据寄存器 (GPIO32 to 63) union GPBDAT_REG GPBTOGGLE; // GPIO 数据翻转寄存器 (GPIO32 to 63) union GPCDAT_REG GPCDAT; // GPIO 数据寄存器 (GPIO64 to 95) union GPCDAT_REG GPCSET; // GPIO 置位数据寄存器 (GPIO64 to 95) union GPCDAT_REG GPCCLEAR; // GPIO 置零数据寄存器 (GPIO64 to 95) union GPCDAT_REG GPCTOGGLE; // GPIO 数据翻转寄存器 (GPIO64 to 95) Uint16 rsvd1[8]; }; //GPIO中断寄存器 struct GPIO_INT_REGS { union GPIOXINT_REG GPIOXINT1SEL; // XINT1 GPIO 输入选择 union GPIOXINT_REG GPIOXINT2SEL; // XINT2 GPIO 输入选择 union GPIOXINT_REG GPIOXNMISEL; // XNMI_Xint13 GPIO 输入选择 union GPIOXINT_REG GPIOXINT3SEL; // XINT3 GPIO 输入选择 union GPIOXINT_REG GPIOXINT4SEL; // XINT4 GPIO 输入选择 union GPIOXINT_REG GPIOXINT5SEL; // XINT5 GPIO 输入选择 union GPIOXINT_REG GPIOXINT6SEL; // XINT6 GPIO 输入选择 union GPIOXINT_REG GPIOXINT7SEL; // XINT7 GPIO 输入选择 union GPADAT_REG GPIOLPMSEL; // 唤醒低功耗模式源选择寄存器 }; //--------------------------------------------------------------------------- // GPI/O 外部引用和函数声明: // extern volatile struct GPIO_CTRL_REGS GpioCtrlRegs; extern volatile struct GPIO_DATA_REGS GpioDataRegs; extern volatile struct GPIO_INT_REGS GpioIntRegs; #ifdef __cplusplus } #endif /* extern "C" */ #endif // end of DSP2833x_GPIO_H definition //=========================================================================== // End of file. //=========================================================================== 在《手把手教你学DSP》的第六章为GPIO介绍，在配套例程配套文档例程资料CCS4.12lab2-GPIO_SETUP下的DSP2833x_Gpio.c程序如下： // TI File $Revision: /main/1 $ // Checkin $Date: August 18, 2006 13:46:25 $ //########################################################################### // // FILE: DSP2833x_Gpio.c // // TITLE: DSP2833x 通用 I/O 初始化& 支持函数. // //########################################################################### // $TI Release: DSP2833x Header Files V1.01 $ // $Release Date: September 26, 2007 $ //########################################################################### #include "DSP2833x_Device.h" // DSP2833x Headerfile Include File #include "DSP2833x_Examples.h" // DSP2833x Examples Include File //--------------------------------------------------------------------------- // InitGpio: //--------------------------------------------------------------------------- // 该函数初始化到一个已知的（默认）状态. // // 更多关于配置GPIO外围功能的细节, // 请参照个人设置的外围例子/或 GPIO 设置示例. void InitGpio(void) { EALLOW; // 每个 GPIO pin 都可以: // a) a GPIO 输入/输出 // b) 外设功能 1 // c) 外设功能 2 // d) 外设功能 3 // 默认情况下, 所有的 GPIO 都为输入 GpioCtrlRegs.GPAMUX1.all = 0x0000; // GPIO 功能 GPIO0-GPIO15 GpioCtrlRegs.GPAMUX2.all = 0x0000; // GPIO 功能 GPIO16-GPIO31 GpioCtrlRegs.GPBMUX1.all = 0x0000; // GPIO 功能 GPIO32-GPIO39 GpioCtrlRegs.GPBMUX2.all = 0x0000; // GPIO 功能 GPIO48-GPIO63 GpioCtrlRegs.GPCMUX1.all = 0x0000; // GPIO 功能 GPIO64-GPIO79 GpioCtrlRegs.GPCMUX2.all = 0x0000; // GPIO 功能 GPIO80-GPIO95 GpioCtrlRegs.GPADIR.all = 0x0000; // GPIO0-GPIO31 都为输入 GpioCtrlRegs.GPBDIR.all = 0x0000; // GPIO32-GPIO63 都为输入 GpioCtrlRegs.GPCDIR.all = 0x0000; // GPI064-GPIO95 都为输入 // 每个输入都可以有不同的限制 // a) 输入信号同步 to SYSCLKOUT // b) 输入合适的采样窗口 // c) 异步输入模式 (仅外围输入有效) GpioCtrlRegs.GPAQSEL1.all = 0x0000; // GPIO0-GPIO15 同步 to SYSCLKOUT GpioCtrlRegs.GPAQSEL2.all = 0x0000; // GPIO16-GPIO31 同步 to SYSCLKOUT GpioCtrlRegs.GPBQSEL1.all = 0x0000; // GPIO32-GPIO39 同步 to SYSCLKOUT GpioCtrlRegs.GPBQSEL2.all = 0x0000; // GPIO48-GPIO63 同步 to SYSCLKOUT // 上拉可以禁止或使能. GpioCtrlRegs.GPAPUD.all = 0x0000; // 启用上拉 GPIO0-GPIO31 GpioCtrlRegs.GPBPUD.all = 0xffff;//0x0000; // 启用上拉 GPIO32-GPIO63 GpioCtrlRegs.GPCPUD.all = 0x0000; // 启用上拉 GPIO64-GPIO79 //GpioCtrlRegs.GPAPUD.all = 0xFFFF; // 禁止上拉 GPIO0-GPIO31 //GpioCtrlRegs.GPBPUD.all = 0xFFFF; // 禁止上拉 GPIO32-GPIO34 //GpioCtrlRegs.GPCPUD.all = 0xFFFF // 禁止上拉 GPIO64-GPIO79 EDIS; } //=========================================================================== // End of file. //=========================================================================== GPIO的控制实例在《手把手教你学DSP》配套例程CCS4.12lab1-GPIO_LED下控制LED灯闪烁 #include "DSP2833x_Device.h" // DSP2833x Headerfile Include File #include "DSP2833x_Examples.h" // DSP2833x Examples Include File #define LED1 GpioDataRegs.GPADAT.bit.GPIO0 //数据寄存器宏定义 #define LED2 GpioDataRegs.GPADAT.bit.GPIO1 #define LED3 GpioDataRegs.GPADAT.bit.GPIO2 #define LED4 GpioDataRegs.GPADAT.bit.GPIO3 #define LED5 GpioDataRegs.GPADAT.bit.GPIO4 #define LED6 GpioDataRegs.GPADAT.bit.GPIO5 interrupt void ISRTimer0(void); void configtestled(void); void main(void) { // 步骤 1. 初始化系统控制: // PLL, WatchDog, 使能外围时钟 // 这个函数在 DSP2833x_SysCtrl.c 文件中. InitSysCtrl(); // 步骤 2. 初始化设置 GPIO: // 这个函数例子在 DSP2833x_Gpio.c 文件中 // 说明了如何设置GPIO的默认状态. // InitGpio(); // 跳过这个函数 InitXintf16Gpio(); //zq // 步骤 3. 清除所有中断向量和初始化向量表: // 禁止CPU中断 DINT; // 初始化PIE控制寄存器的默认状态. // 默认状态是所有的中断和中断标志被清除 // 这个函数在 DSP2833x_PieCtrl.c 文件中. InitPieCtrl(); // Disable CPU interrupts and clear all CPU interrupt flags: IER = 0x0000; IFR = 0x0000; // 初始化中断向量表的地址指针 // 中断服务程序 (ISR). // 即使不使用中断也要将表格填充满， 这样的目的是用于调试. // 这个函数在 DSP2833x_DefaultIsr.c文件中 // 这个函数在 DSP2833x_PieVect.c.文件中 InitPieVectTable(); configtestled(); LED1=1; DELAY_US(10); LED2=1; DELAY_US(10); LED3=1; DELAY_US(10); LED4=0; DELAY_US(10); LED5=0; DELAY_US(10); LED6=0; DELAY_US(10); while(1){ LED1=~LED1; DELAY_US(50000); LED2=~LED2; DELAY_US(50000); LED3=~LED3; DELAY_US(50000); LED4=~LED4; DELAY_US(50000); LED5=~LED5; DELAY_US(50000); LED6=~LED6; DELAY_US(50000); } } void configtestled(void) { EALLOW; GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 0; // GPIO0 = GPIO0 GpioCtrlRegs.GPADIR.bit.GPIO0 = 1; // 输出 GpioCtrlRegs.GPAMUX1.bit.GPIO1 = 0; // GPIO1 = GPIO1 GpioCtrlRegs.GPADIR.bit.GPIO1 = 1; // 输出 GpioCtrlRegs.GPAMUX1.bit.GPIO2 = 0; // GPIO2 = GPIO2 GpioCtrlRegs.GPADIR.bit.GPIO2 = 1; // 输出 GpioCtrlRegs.GPAMUX1.bit.GPIO3 = 0; // GPIO3 = GPIO3 GpioCtrlRegs.GPADIR.bit.GPIO3 = 1; // 输出 GpioCtrlRegs.GPAMUX1.bit.GPIO4 = 0; // GPIO4 = GPIO4 GpioCtrlRegs.GPADIR.bit.GPIO4 = 1; // 输出 GpioCtrlRegs.GPAMUX1.bit.GPIO5 = 0; // GPIO5 = GPIO5 GpioCtrlRegs.GPADIR.bit.GPIO5 = 1; // 输出 EDIS; } //=========================================================================== // No more. //=========================================================================== 参考资料

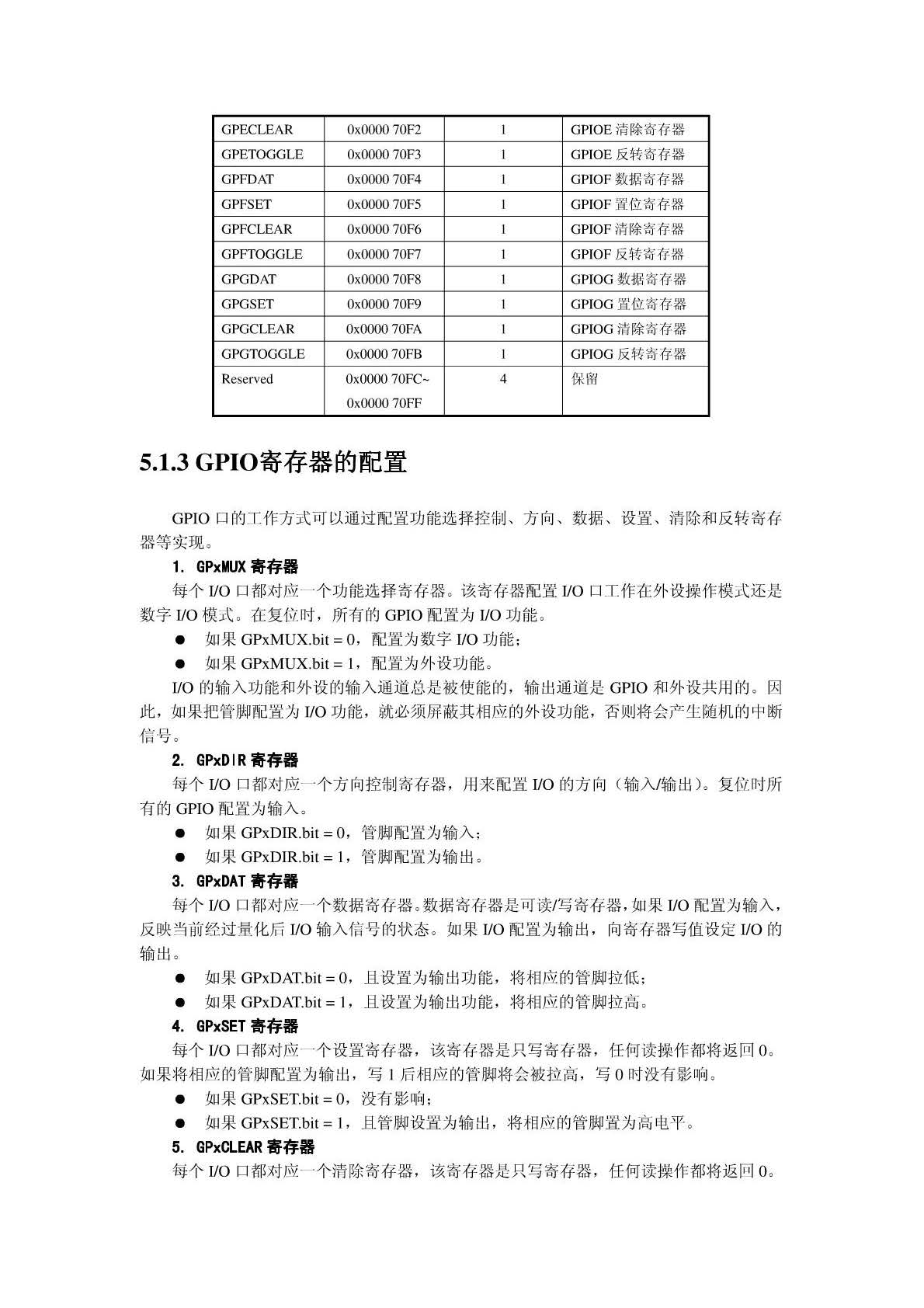

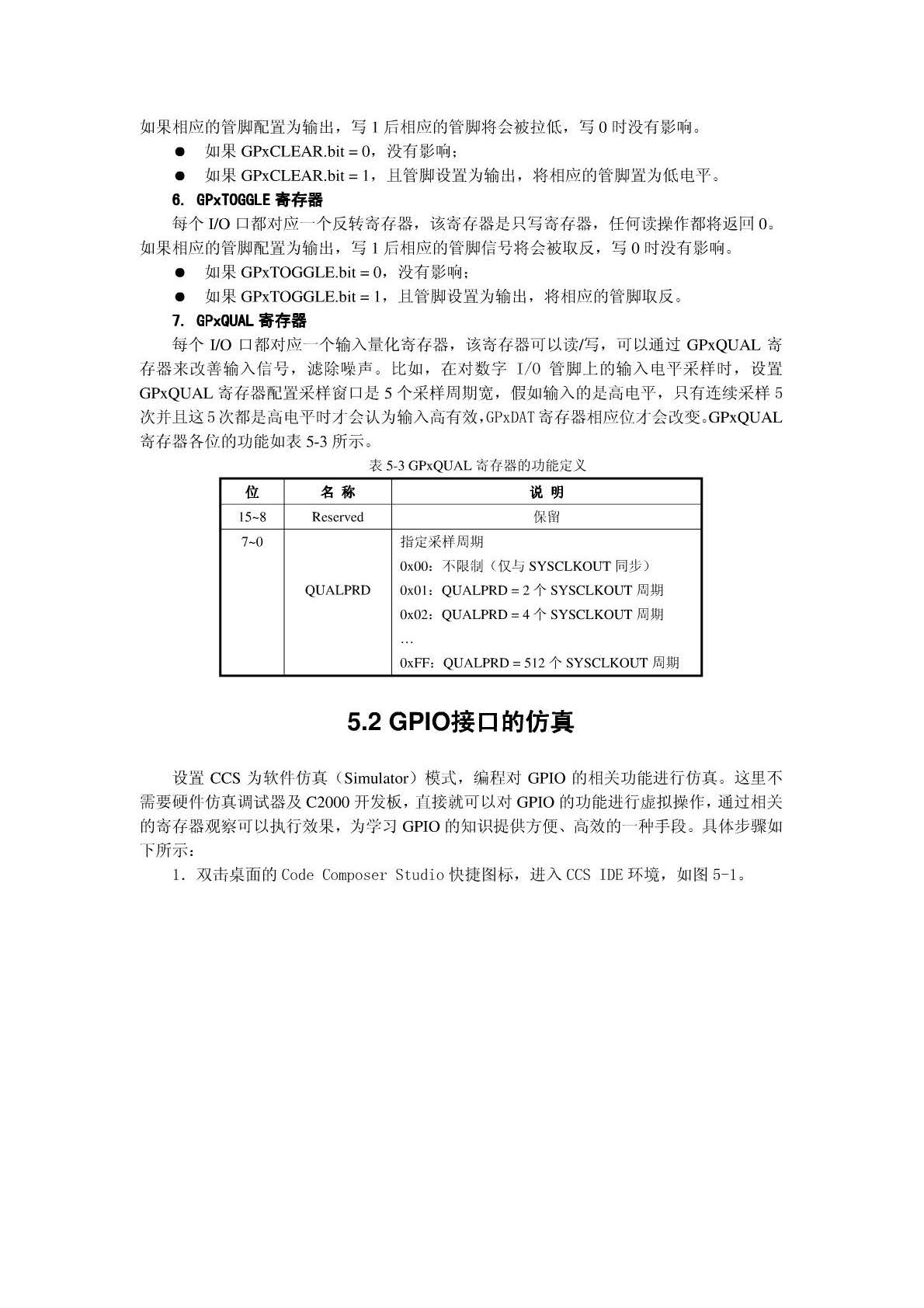

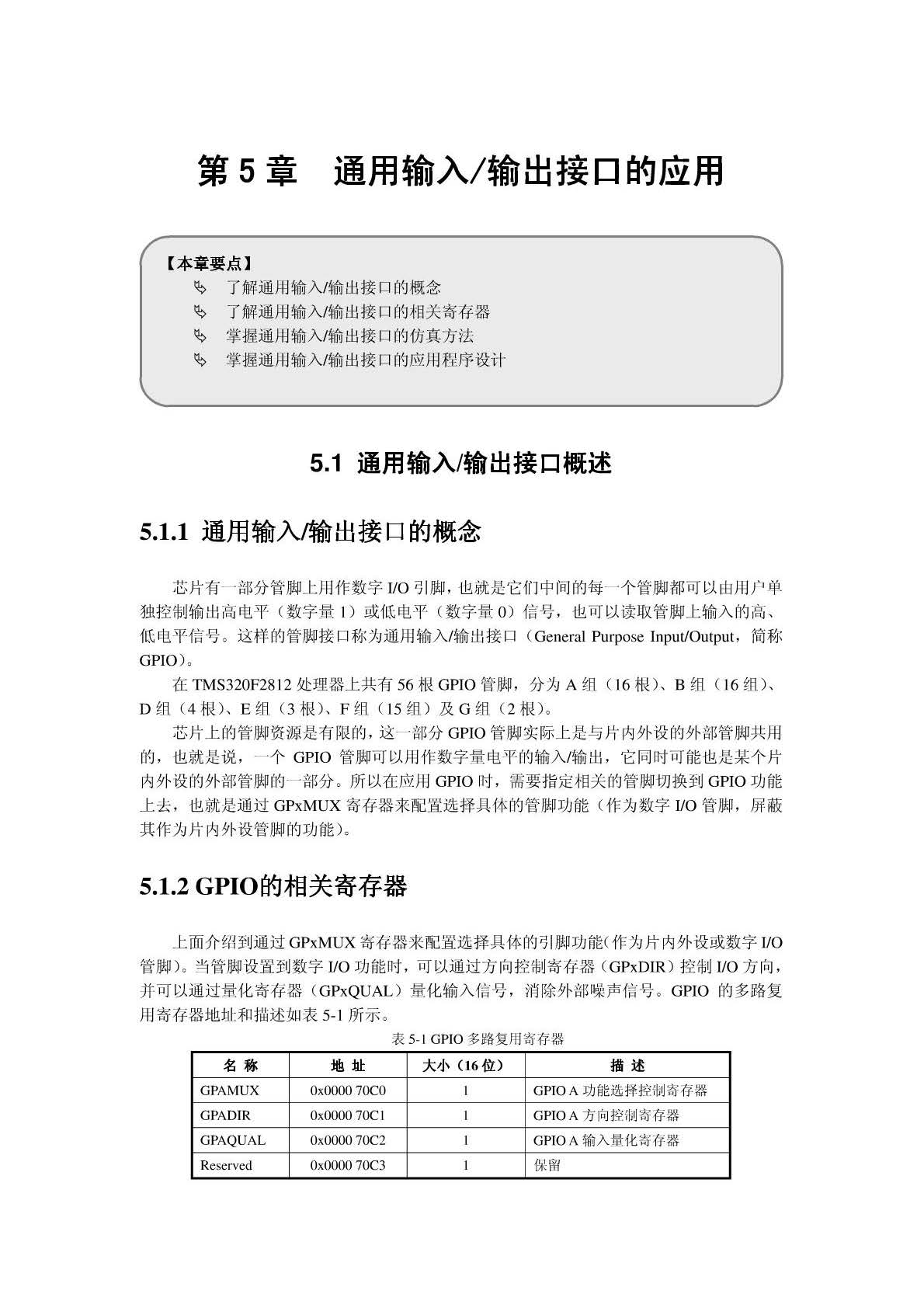

百度文库_第5章通用输入输出学习要点
电子工程世界-TMS320F28335项目开发记录8_28335之GPIO引脚
