DSP TMS320C6000基础学习（3）——CCS v5软件开发环境搭建

2019-07-13 14:48发布

站内文章 / DSP
11734 0 1388
==================================================
DSP CCS工程文件构成
==================================================
1. 源文件(*.c *.asm)
2. 头文件(*.h *.inc)
3. cmd文件
分为2种。
一种是用来分配RAM空间的，用来将程序下载到RAM内调试，因为开发过程中大部分
时间在调试程序，因此多用这类cmd；
另一种是分配Flash空间的，当程序调试完毕后，需要将其烧写到Flash中固化。

4. 库文件(*.lib *.dll)
库文件包含了寄存器的地址和对应标示符的定义，还包括了标准C/C++运行支持库函数。
*.lib为静态库文件，在编译时调用，调用时直接加载到内存；
*.dll为动态库文件，在运行时调用。


==================================================
创建DSP TMS320C6713工程
==================================================

==================== 准备工作 ====================
1. 从http://www.ti.com/lsds/ti/dsp/c6000_dsp/c67x/toolsw.page下载C6XCSL及其文档
C6XCSL为DSP C6000系列的芯片支持库（TMS320C6000 Chip Support Library）

安装C6XCSL，点击.exe文件（其实就是解压），选择路径，本文为设为
C6XCSL_ROOT=E:MyDesignerdspC6XCSL

2. 下载并安装破解CCS 5.3，安装路径不要有中文字符


==================== 新建工程 ====================
1. File -> New Project -> CCS Project

工程路径不要有中文字符。


2. 添加库文件
工程右键 -> Add Files...
转到C6XCSL_ROOTlib_3x下。这里有2个6713系列文件：csl6713.lib和csl6713e.lib。

两者区别是csl6713.lib用于小端(little endian)格式DSP，
而csl6713e.lib用于大端(little endian)格式DSP。
我们新建工程时选择了小端，因此这里选择csl6713.lib。
然后弹出提示，选择“copy to files”将库文件拷贝一份到当前工程。

3. 添加头文件
基本头文件是与库文件对应的。
将C6XCSL_ROOTinclude文件夹拷贝到当前工程目录。

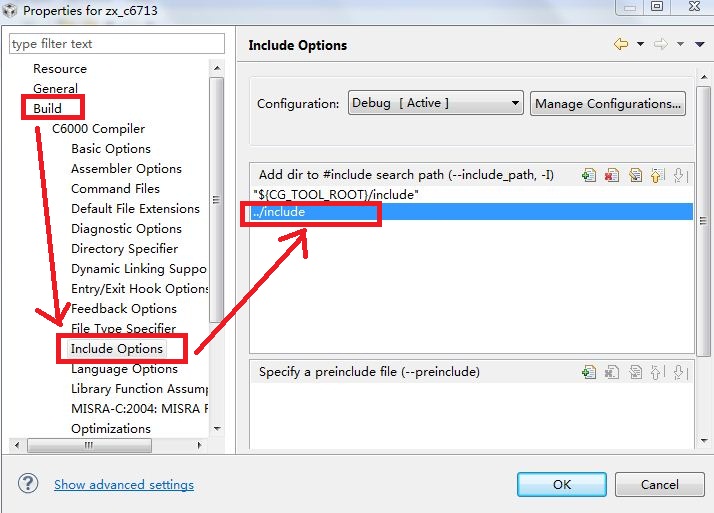

工程右键 -> Properties, Build -> C6000 Compiler -> Include Options，
添加../include头文件搜索目录。


4. 添加.cmd文件，这个可以参考C6XCSL_ROOTexample下的例子，下面是Timer的例子，
/* Memory Map 0 - the default */ MEMORY { PMEM:o = 00000000hl = 00010000h BMEM:o = 00010000hl = 00030000h } SECTIONS { .text > PMEM .csldata> PMEM .stack> PMEM .far> PMEM .switch> BMEM .tables > BMEM .data > BMEM .bss> BMEM .sysmem> BMEM .cinit> PMEM .const> BMEM .cio > BMEM }


5. 新建mian.c，这个不用多说了吧
#include void main(void) { while (1) { } }

==================== 附属问题 ====================
1. 新建工程结束，右键 -> Build Project，出现如下error，
fatal error #35: #error NO CHIP DEFINED (use -dCHIP_XXXX where XXXX is chip number, i.e. 6201)
原因：使用C6XCSL库需要定义芯片信号，错误提示没定义芯片型号
解决：一种方法，在main.c中的#inclde 前添加#define CHIP_6713；
另一种方法，工程右键 -> Properties，Build -> C6000 Compiler -> Predefined Symbols，
在“Pre-define NAME”中添加CHIP_6713


2. 右键 -> Build Project，出现如下warning，
warning #10210-D: creating ".stack" section with default size of 0x400; use the
-stack option to change the default size
warning #10210-D: creating ".sysmem" section with default size of 0x400; use
the -heap option to change the default size
原因：没有设置堆大小(stack size)和栈大小(heap size)
解决：工程右键 -> Properties，Build -> C6000 Linker -> Basic Options，
设置stack size和heap size都为0x3FF。
