DSP
CCS6-28335新建工程
2019-07-13 15:05
发布
生成海报
站内文章
/
DSP
17016
0
1690
CCS6
新建工程(
28335
)
最近几天,研究了一下如何在
CCS6
里面新建工程文件,在这里总结一下,以备不时之需。
一、
需要准备的东西
1、
软件
CCS6
2、
Ti
的
controlSUITE
软件,这个软件比较大(压缩包就有
2G
),它里面有我们需要的库文件。
3、
一块开发板,我用的是
28335
。
二、
建立工程的步骤
2.1
新建空的工程

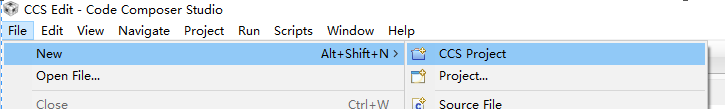

1
、点击
File
》
new
》
CCS Project
图
1
点击新建工程

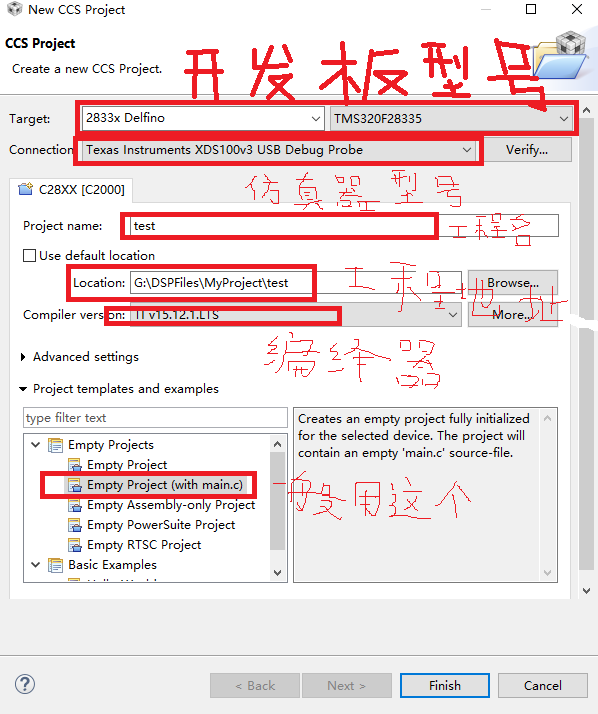

2
、如图
2
配置
图
2
配置
然后点击
Finish

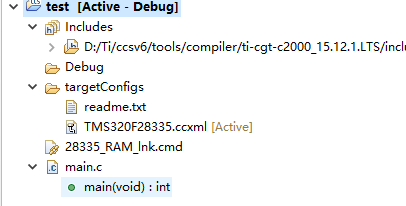

。这是我的工程文件是这样的(图
3
):
图
3
4、
新建两个文件夹:
source
文件夹和
include
文件夹。这个是写代码的一种比较好
习惯,我们把头文件(
.h
文件)放在
include
文件夹里面,把
c
文件(
.c
文件)放
在
source

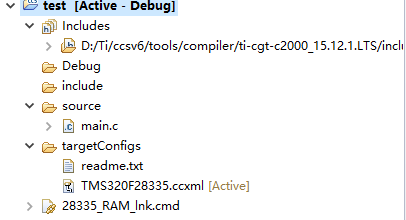

文件夹里面,便于管理。文件夹建好后如图
4
:(我把
main
函数也
放进
source
文件夹了)
图
4

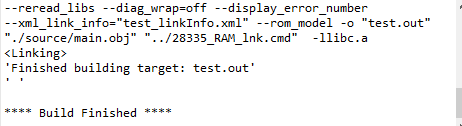

5、
点击“
build
”图标(一只锤子),编译一下。我的这里显示编译成功,但是会有三个建议信息,提示你一些参数应该怎么配置,这里可以不用去管。
图
5
编译成功
图
6
三个建议信息
但是现在的工程还没有任何功能,我们需要为它添加一些文件。
6、
为工程添加文件
6.1
、添加头文件
在
controlSUITEdevice_supportf2833xv142
中有
DSP2833x_common
和
DSP2833x_headers
两个文件夹,这两个文件夹里面有我们需要的库函数以及相应的头文件,将这两个文件夹中的子文件夹“
include
”文件夹中的所有
h
文件拷贝到我们刚刚建立的
include

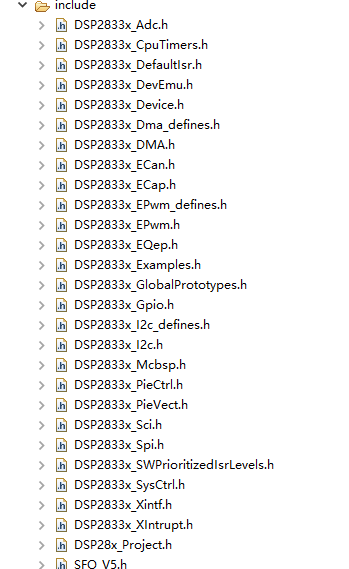

文件夹中。添加完后的工程界面如图
7
:
图
7
6.2
、添加源文件
在每一个工程中,有一些源文件(
c
文件,
asm
文件,
cmd
文件)是必须添加的:
1、
DSP2833x_headerssource
目录下的
DSP2833x_GlobalVariableDefs.c
文件,该文件可以指定所有结构体的储存位置,所以只要需要使用定义好的结构体,都必须添加该
c
文件。
2、
DSP2833x_commonsource
目录下的
DSP2833x_SysCtrl.c
文件,该文件可以初始化系统的控制选项(
PLL
、看门狗、预分频)。
3、
DSP2833x_commonsource
目录下的
DSP2833x_Gpio.c
文件,该文件提供初始化
GPIO
口的函数。
4、
DSP2833x_commonsource
目录下的
DSp2833x_PieCtrl.c
文件和
DSP2833x_PieVect.c
文件,前者初始化
PIE
控制器,后者初始化
PIE
向量表。
5、
DSP2833x_commonsource
目录下的
DSP2833x_DefaultIsr.c
文件,以使用默认的中断函数。
6、
DSP2833x_headerscmd
目录下的
DSP2833x_Headers_nonBIOS.cmd
文件,我用的是无系统的。
7、
DSP2833x_commonsource
目录下的
DSP2833x_usDelay.asm
文件,以提供纳秒级别的延时。
8、
DSP2833x_commonsource
目录下的
DSP2833x_Adc.c
文件和
DSP2833x_Adc_cal.asm
文件,这两个按理来说是用来配置
ADC
的,而我的程序并没有用到
ADC
,按理来说不用加这两个文件,但是我在调试过程中,不加会报错,水平有限,暂时妥协着加上去。

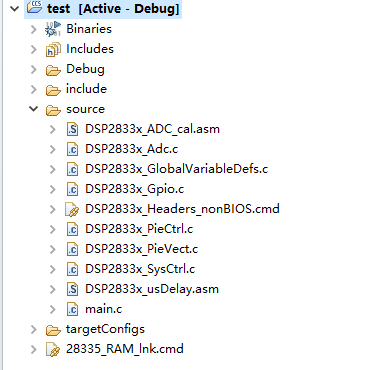

添加完毕的工程界面如图
8
:
图
8
9、
添加搜索路径
添加完文件之后,还需要为工程指明我们的头文件在哪里。

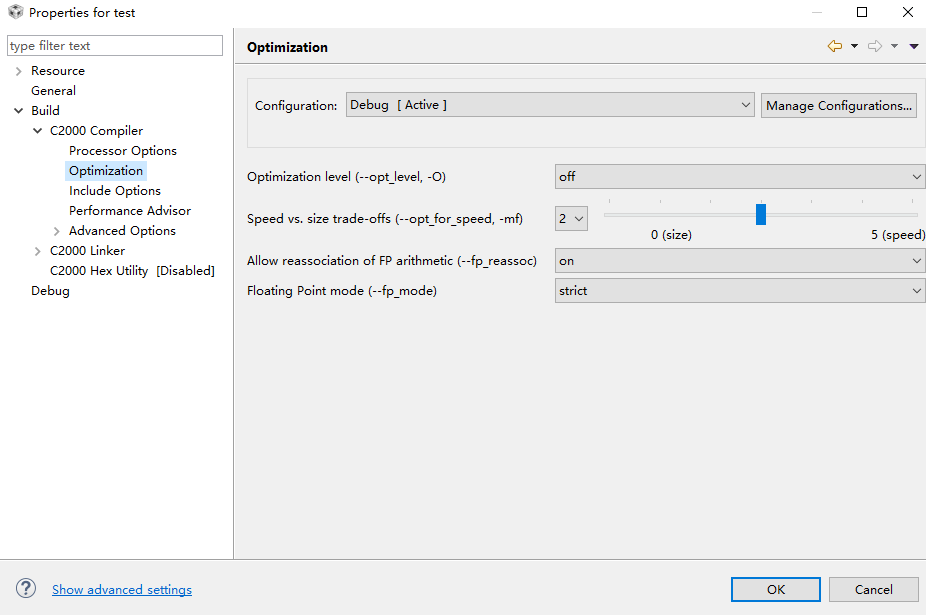

右击工程标题,在弹出的对话框选“
Properties
”,进入工程配置对话框,如图
9
:
图
9
选中左侧的
includeOptions
选项卡,在右侧的“
Add air to #include path
”中点击该框右上侧的“
+
”,选择“
Workspace
”,在我们新建的工程的目录下选择“
include
”文件夹,点击“
Ok
”,完成后的图如下:
图
10
10、
build
点击
build
,没问题。
11、
写一个小程序试试
#include"DSP28x_Project.h"
void main(void)
{
inti=0;
intj=0;
intk=0;
InitSysCtrl();
EALLOW;
GpioCtrlRegs.GPBMUX2.bit.GPIO53 = 0;
GpioCtrlRegs.GPBDIR.bit.GPIO53 = 1;
GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 0;
GpioCtrlRegs.GPADIR.bit.GPIO0 = 1;
EDIS;
for(;;)
{
for(i=0;i
{
for(j=0;j
;
}
k++;
GpioDataRegs.GPBTOGGLE.bit.GPIO53=(k)%2;
GpioDataRegs.GPATOGGLE.bit.GPIO0 =(k)%2;
if(k>800)
k=0;
}
}
注意,由于我只是导入了几个
c
文件,所以定时器之类的其他外设并不能用,如果需要,则需要将相应的
c
文件拷贝到
source
文件夹。
12、

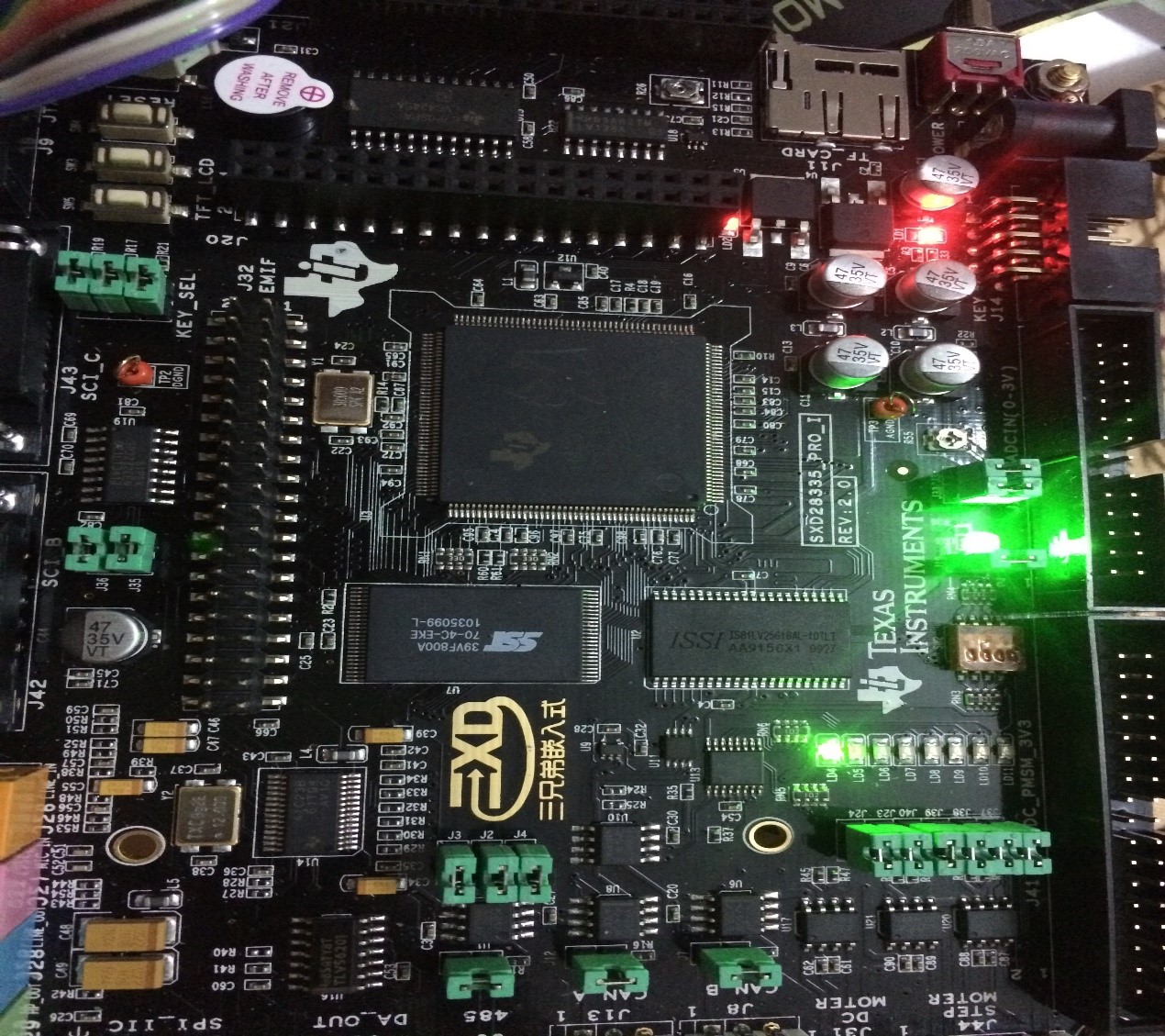

查看实验现象
将板子正确连接,点击
debug
,点击绿 {MOD}的右三角开始运行程序,程序运行成功,灯开始闪烁,蜂鸣器开始叫,如图:
图
11
三、参考文献
https://www.cnblogs.com/dongfengweixiao/p/5904067.html
四、不足之处
不知道为什么要添加
ADC
文件,这里的程序只是在
RAM
中在线运行,程序没有烧录到
DSP
中,如果想烧录进去,请百度解决。
如果发现文中有出错的地方,望不吝啬指教,
qq
:
1826249828
