DM8148芯片开发平台
2019-07-13 15:16
发布
生成海报
站内文章
/
DSP
17593
0
906
data/attach/1907/rneojw5z1943crrb6plrnqisx3zqb569.jpgdata/attach/1907/gp4ww6ddocgcrog5uhak4bno29i3hkkk.jpgdata/attach/1907/id5g9rnoz4fdgta7cd3obmwn5btg5iba.jpgdata/attach/1907/l12xu9wsly13bop7lj8go3o6zea69ris.jpgdata/attach/1907/7nu5ze7fi1ycwy208qae22zdmephrb2o.jpgdata/attach/1907/6acvi3asdzas5jjsbmi2negjbj2y8x45.jpg
DM8148是一款高集成、可编程的Davinci系列的处理器,可以很好的应用于高清视频会议、视频监控等,使用片上系统(SoC)架构,具有多个面向不同应用的不同架构的处理器核,该平台包括了主频高达1GHZ的cortex-A8内核的ARM处理器和主频为750MHz的C674x数字信号处理器(DSP),采用双核架构。还有第二代高清视频/图像协处理器(HDVICP2),可以很好的满足高清视频编码的要求。此外,DM8148处理器还集成了媒体控制器(Media controller),成像子系统(image SubSystem,ISS),视频处理子系统(Video Processing SubSystem,VPSS)等功能模块。
1.ARM Cortex-A8子系统
ARM Cortex-A8是ARM Cortex高性能处理器家族的一员。采用RISC指令结构(精简指令集计算机)。主频高达1GHz,它采用ARMv7架构的顺序、双发射、超标量体系结构处理器内核,集成了NEON多媒体架构(
ARM架构处理器扩展结构,
Neon是适用于ARM Cortex-A系列处理器的一种128位SIMD(Single Instruction, Multiple Data,单指令、多数据)扩展结构。
),支持整数、浮点运算,支持Jazelle RCT执行环境。它还集成了MMU(
MMU是Memory Management Unit的缩写,中文名是
内存管理
单元,它是
中央处理器
(CPU)中用来管理
虚拟存储器
、物理存储器的控制线路,同时也负责
虚拟地址
映射为
物理地址
,以及提供硬件机制的内存访问授权,多用户多进程操作系统。
)此模块还有64K字节的一级缓存和512K字节的二级缓存。此模块的主要目的是控制其他模块,ARM Cortex-A8主要负责就是配置和控制其他的子系统、外设和内部存储。此子系统还有一个中断控制器、一个嵌入的追踪模块、一个PLL(
PLL(Phase Locked Loop): 为锁相回路或
锁相环
,用来统一整合时脉讯号,使高频器件正常工作,如内存的存取资料等
)和一个仲裁器。
2.DSP子系统
DSP子系统包括了TI公司标准的TMS320C674X megamodule模块好一些存储设备。megamodule模块包括了TMS320C674x CPU、内部存储控制器、内部设备、ATE(
用于检测
集成电路
功能之完整
性
)。LIP是CPU取指令流水线和LIP内存之间的接口,LID是CPU数据通道和LID 内存之间的接口。缓存大小可以配置为0、4、8、16、32KB。它还支持贷款管理和内存保护。L2是L1内存与更高层的接口。IDMA是megamodule的局部DMA,他在megamodule模块内部进行数据读写操作。
3.媒体控制子系统
集成了两个Cortex-M3处理器,Cortex-M3是一个32位的核,采用Tail-Chaining中断技术,完全基于硬件中断。这两个Cortex-M3处理器共享一个一级缓存,这些一级缓存即可作为数据缓存也可用作随机存储器。这两个Cortex-M3的主要任务就是控制HDVICP2、VPSS模块。
4.HDVICP2子系统(第二代高清视频/图像协处理器)
是一个支持大多数编解码、变换编码标准的硬件加速模块。主要有运动预测加速模块、环路滤波加速模块、帧内预测模块、算数模块、运动补偿模块、熵编解码模块、视频DMA模块、信号同步模块、包含存储器和终端控制器的序列器模块组成。
5.ISS子系统
成像子系统和外部的图像传感器相连,主要是采集从图像传感器中传来的视频信号。它有3种接口,根据不同的视频格式选择不同的接口。

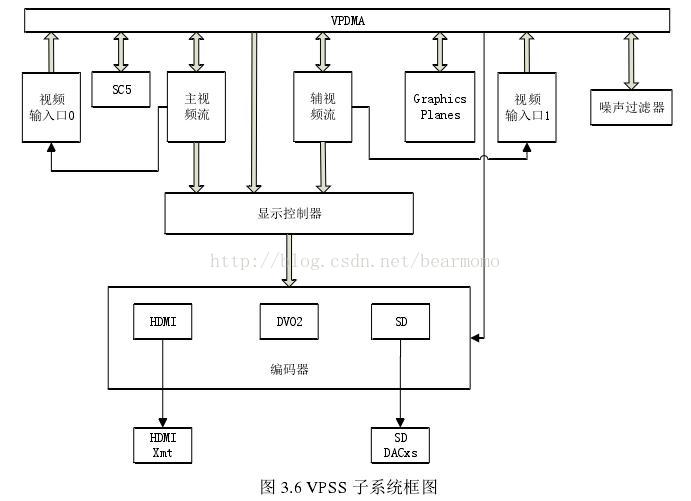

6.VPSS子系统
视频处理子系统(Video Processing SubSystem,VPSS)应用TI最新的算法和引擎对图像、视频信号进行捕捉、显示、处理。
二、系统总体设计

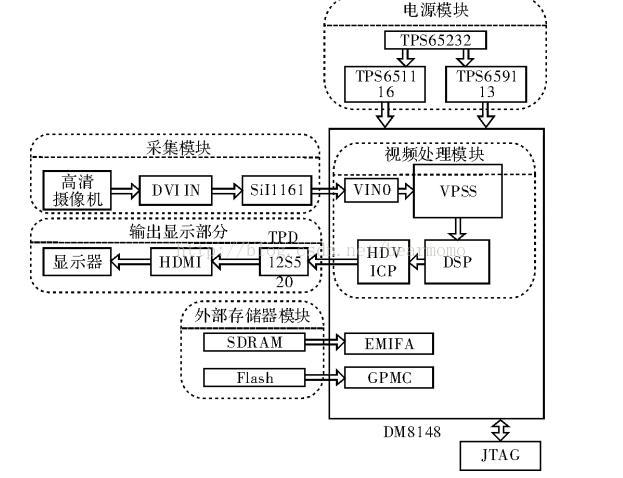

ARM子系统运行Linux系统,负责系统的总体控制及网络传输,VPSS负责视频的采集,HDVICP2用于视频的编码工作,DSP负责相应的图像处理算法,Syslink/IPC用于完成。处理器之间的数据通信,解码芯片采用TVP7002。VPSS采集到一帧数据后传递给DSP视频处理模块进行必要的视频处理,处理后的数据被传递至编码模块,编码模块通过调用HDVICP2实现H.264编码,采用RTP实时传输协议将压缩后的视频数据发送至客户端。系统总体设计框架如下:
视频处理:

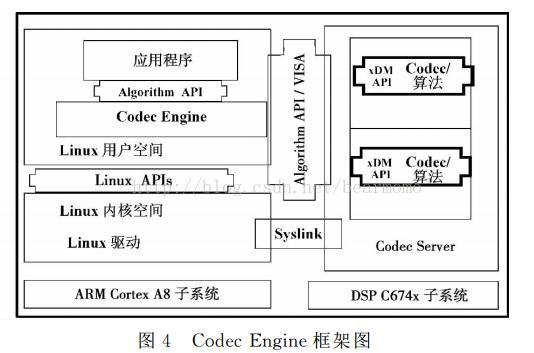

Codec Engine 是TI公司达芬奇系列芯片的软件开发框架,DSP作为算法服务器,可以集成多个算法,ARM作为客户端动态的请求DSP创建算法任务,系统框架如下:

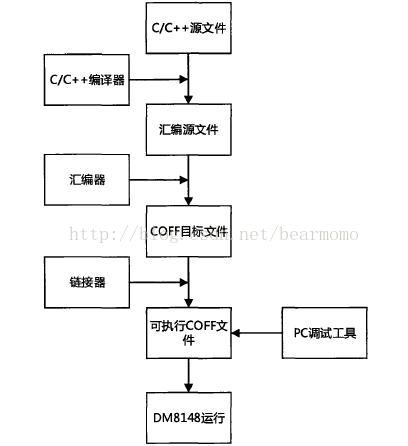

DSP软件开发流程:
三、软件系统总体设计

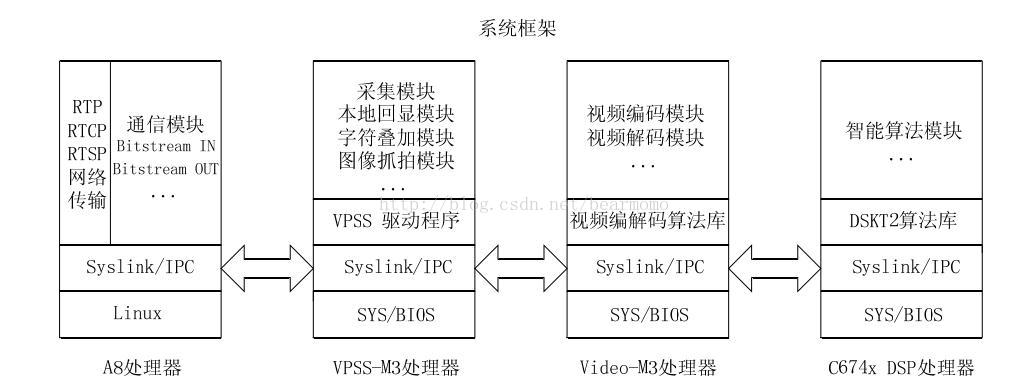

系统采用多线程,线程是执行处理机调度的基本单位,与同属于一个进程的其他线程共享进程系统资源,可并发执行。DM8148处理器拥有多个处理器核,包括ARM Cortex-A8处理器,媒体控制器中的两个ARM Cortex-M3处理器(VPSS-M3处理器和Video-M3处理器),C674x超长指令字数字信号处理器(DSP)。
任务模块间的通信

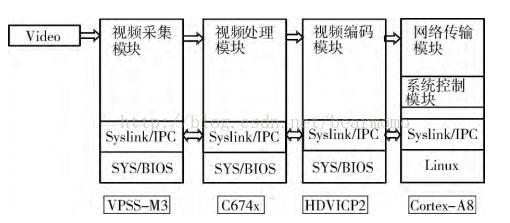

系统每个模块都包含一个或多个任务,称为Link任务,每一个任务都有一个或多个与其相连的prelink和nextLink任务。前者表示箭头所指一侧的源端任务,后者表示箭头指向一侧的目的端任务,从而多个任务被串起来形成一个数据链。每个任务可以通过系统调用接口System_getLinkFullFrames从preLink获取数据帧,同样可以通过系统调用接口System_putLinkEmptyFrame将使用完的数据帧释放归还给preLink,实现任务间数据的传递。
