虚拟地址与物理地址的映射

2019-07-13 15:26发布

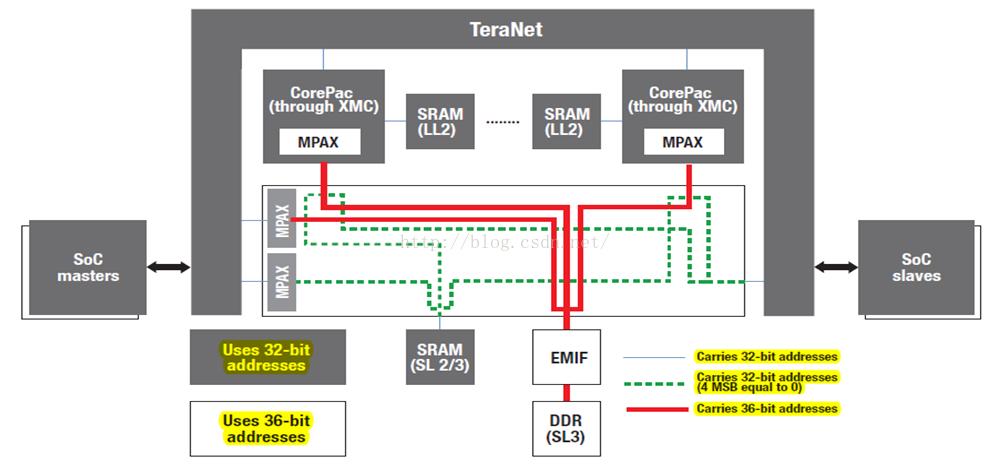

data/attach/1907/lofwq9myqo5h72jf2ehzefvs4pboz63b.jpg 对于DSP的每个CPU而言,当由CPU发起的对corePac内部内存(L1,L2内存,片上寄存器地址)的访问(通过store或load指令)时,所访问内存的地址就是物理地址;但当CPU访问corePac外部的内存(如MSM,即多核共享内存或DDR)时,CPU所访问的32位地址就是虚拟地址了,在访问达到外部内存之前,corePac中的XMC模块就会将32位的虚拟地址映射(16MAPAX寄存器(同时有地址扩展功能)实现,MPAX支持16个用户自定义的地址段,对每个段执行内存保护与地址扩展(32->36))为36位物理地址。
