1. jtag连接不上,报错:

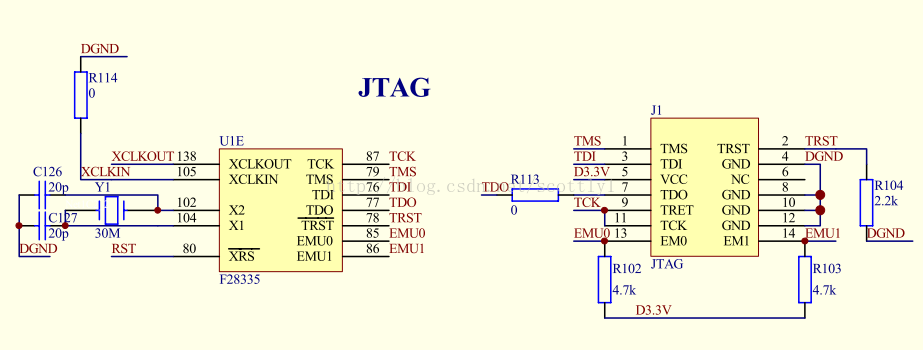

The controller has detected a dead JTAG clock. The user must turn-on or connect the JTAG clock for the target. 连接dm8147没有问题,连接dsp f28335出现此问题;通过不接仿真器测试发现 jtag的复位引脚11脚持续的发出低电平,该脚输入WID信号,WID信号输入有问题; 所以,还是硬件28335板子硬件上的问题;最后得出: 芯片没有问题,是JTAG硬件电路或其他电路的问题; 看门狗的复位是由于Flash中没有程序,而复位的低电平脉冲不是造成仿真器连接不了的直接原因; 仿真器连接不了,大部分原因是因为JTAG电路的问题,也不排除28335、虚焊、上电顺序等问题; 最后查出JTAG上的引脚(TCK、RTCK)有问题!
2. The controller has detected a target power loss.
The user must turn-on or connect the power supply for the target.
看看板子有没有上电。
3. Device is held in reset. Take the device out of reset, and retry the operation.
不明原因。。。
4. The requested TCLK PLL frequency option is invalid.
The utility or debugger has requested a selection of
the JTAG PLL frequency or clock source that is invalid.
The value of USCIF.TCLK_FREQUENCY is probably bad.
手工设置jtag频率为0后报错
5. Failure due to the controller command-finish taking too long.
重启ccs或板子看看,一般可以解决。
6. (Error -233 @ 0x0)
The JTAG IR and DR scan-paths cannot circulate bits, they may be broken.
An attempt to scan the JTAG scan-path has failed.
The target's JTAG scan-path appears to be broken
with a stuck-at-ones or stuck-at-zero fault.
(Emulation package 5.0.747.0)
重启ccs、重启板子、重启电脑都可以试试看,一般可以解决。最后本人实在不行换了一根仿真器的线就可以了,很奇怪的错误。
7. 使用graph或需要观察波形的窗口时,出现the chosen operation is not currently available错误,观察串口出不来;
删除.metadata文件夹即可。注意,如果删除,那么之前ccs工作目录区中已有的工程信息列表就都没了。
8. 打开任意工程中的文件出现:error retrieving content description for resource
没有包含相应的头文件,看编译提示信息。
9.debug仿真时,A required dynamic library could not be located.
看看有木有删掉不使用的ccxml文件 或使用正确的ccxml文件!! 有时尝试解决这个问题半天,才发现ccxml文件搞错了;很蛋疼的错误。。。
12. The controller has detected a cable break far-from itself.
The user must connect the cable/pod to the target. (Emulation package 5.0.747.0)
仿真器与板子的接口没有插吧= =;
