1. 图像采集TMS320C6748工业级核心板简介

• 基于TI TMS320C6748定点/浮点DSP C674x处理器，主频456MHz；
• 集成uPP、EMIFA、SATA、USB 2.0 OTG等大数据接口，可与FPGA/CPLD配套使用；
• 55mm*33mm，极小的C6000系列DSP核心板，仅硬币大小；
• 采用精密工业级B2B连接器，占用空间小，稳定性强，易插拔，防反插；
• 通过高低温、振动测试认证，满足工业环境需求，发热量低，手持设备首选；
• 支持裸机、SYS/BIOS操作系统。

  由广州创龙自主研发的SOM-TL6748核心板是基于TI TMS320C6748定点/浮点DSP核心板，55mm*33mm，仅硬币大小，功耗小、成本低、性价比高。采用沉金无铅工艺的6层板设计，专业的PCB Layout保证信号完整性的同时，经过严格的质量控制，通过高低温和振动测试认证，满足工业环境应用。 SOM-TL6748引出CPU全部资源信号引脚，二次开发更加容易，用户只需要专注上层运用，降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机。    不仅提供丰富的Demo程序，还提供全面的技术支持，协助用户进行底板设计和调试以及DSP软件开发。

1. 图像采集TMS320C6748工业级核心板典型运用领域

• 数据采集处理显示系统
• 智能电力系统
• 图像处理设备
• 高精度仪器仪表
• 中高端数控系统
• 通信设备
• 音视频数据处理

1. 图像采集TMS320C6748工业级核心板 软硬件参数

硬件参数   表 1 CPU TI TMS320C6748，定点/浮点DSP C674x，主频456MHz ROM 128/256/512MByte NAND FLASH RAM 128/256MByte DDR2 LED 1x供电指示灯 2x可编程指示灯 B2B Connector 2x 50pin公座B2B，2x 50pin母座B2B，间距0.5mm，共200pin 硬件资源 1x VPIF Video OUT（支持SDTV和HDTV），ITU-BT.656 Format，ITU-BT.1120 and SMTPE296 Formats 1x VPIF Video IN（支持SDTV，HDTV和Raw Capture Mode），ITU-BT.656 Format，ITU-BT.1120 and SMTPE296 Formats 1x LCD Controller 1x USB 1.1 HOST，1x USB 2.0 OTG 1x 10/100M Ethernet 1x SATA 2x MMC/SD 3x UART 2x PWM 1x EMIFA 3x eCAP 2x I2C 1x HPI 2x uPP 2x McBSP 1x McASP 2x SPI 1x 8位启动模式选择信号 备注：广州创龙OMAPL138、AM1808、TMS320C6748核心板在硬件上pin to pin兼容。   软件参数   表 2 DSP端软件支持 裸机、SYS/BIOS操作系统 CCS版本号 CCS5.5

1. 图像采集TMS320C6748工业级核心板开发资料

1. 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期；
2. 提供丰富的Demo程序；
3. 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；

部分开发例程详见附录A，开发例程主要包括：

• 基于DSP端的裸机开发例程
• 基于DSP端的SYS/BIOS开发例程
• 基于PRU的汇编开发例程

1. 图像采集TMS320C6748工业级核心板电气特性

核心板工作环境   表 3 环境参数 最小值 典型值 最大值 商业级温度 0°C / 70°C 工业级温度 -40°C / 85°C 工作电压 3.8V 5V 5.5V   核心板功耗   表 4 典型值电压 典型值电流 典型值功耗 4.94V 265mA 1.39W 备注：功耗测试基于广州创龙TL6748-EasyEVM开发板进行。

1. 图像采集TMS320C6748工业级核心板机械尺寸图

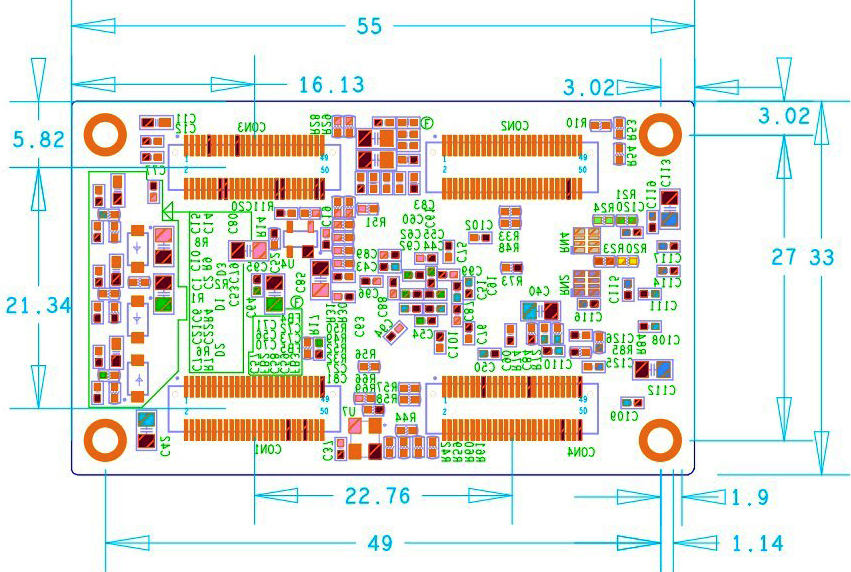

  表 5 PCB尺寸 55mm*33mm 安装孔数量 4个     图 5 核心板机械尺寸图

1. 图像采集TMS320C6748工业级核心板产品认证
2. 图像采集TMS320C6748工业级核心板产品订购型号

  表 6 型号 CPU主频 NAND FLASH DDR2 加密版 温度级别 SOM-TL6748-4-1GN1GD-I 456MHz 128MByte 128MByte 否 工业级 SOM-TL6748-4-4GN2GD-I 456MHz 512MByte 256MByte 否 工业级 SOM-TL6748-4-1GN1GD-E-I 456MHz 128MByte 128MByte 是 工业级 备注：标配为SOM-TL6748-4-1GN1GD-I-A2，其他型号请与相关销售人员联系。   型号参数解释

1. 图像采集TMS320C6748工业级核心板技术支持

1. 协助底板设计和测试，减少硬件设计失误；
2. 协助解决按照用户手册操作出现的异常问题；
3. 协助产品故障判定；
4. 协助正确编译与运行所提供的源代码；
5. 协助进行产品二次开发；
6. 提供长期的售后服务。

1. 增值服务

1. 主板定制设计
2. 核心板定制设计
3. 嵌入式软件开发
4. 项目合作开发
5. 技术培训
