VPX 6U高速信号处理板VPX6U-1DSP-C6678

2019-07-13 15:31发布

站内文章 / DSP
9383 0 1177

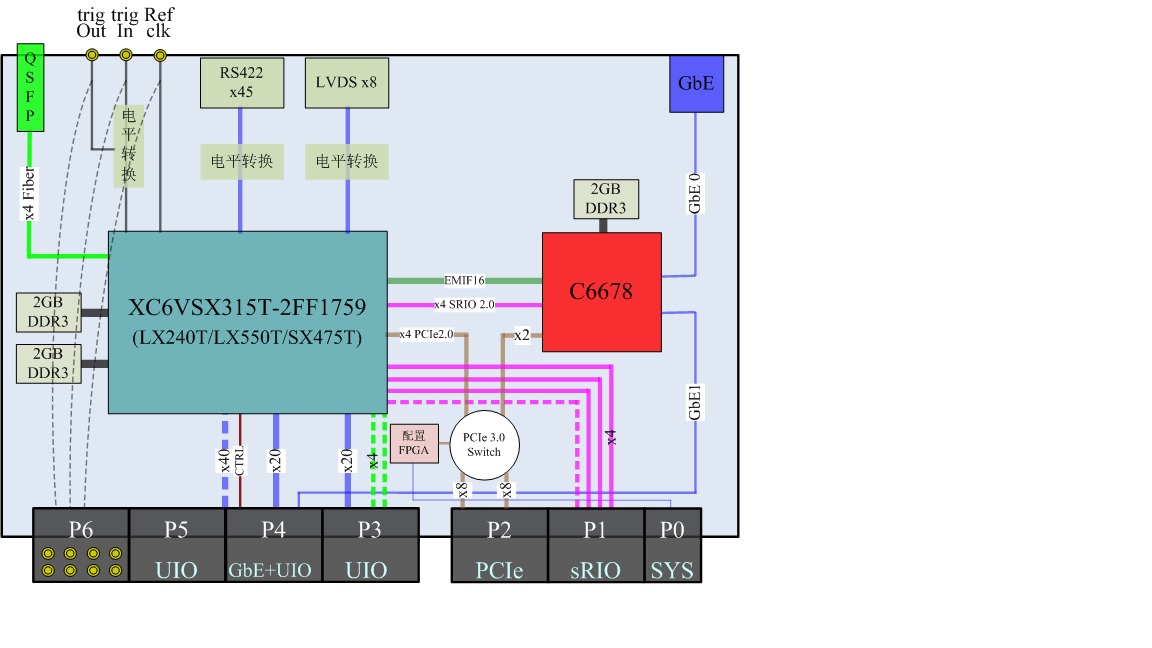

VPX-1DSP-C6678板卡是一款 6U OpenVPX标准信号处理板，一片用于信号处理的TI高端C6678 DSP和Xilinx Virtex 6系列FPGA，DSP可支持最大2GB的DDR3 SDRAM，FPGA可支持最高4GB容量DDR3 SDRAM，板间可以通过SRIO和PCIe进行互联扩展。该板卡主要应用于雷达、电子对抗、软件无线电等领域。   主要指标
  1. 处理能力：
  • 1 片TMS320C6678 8-CORES @1GHz/1.25GHz；
  • 1片 Virtex6 XC6SX315T（可兼容LX550T、LX240T或SX475T）；
  1. 存储容量：
  • FPGA上4GB DDR3 SDRAM，分两组；
  • DSP上2GB DDR3 SDRAM；
  1. 传输能力：
  • 千兆以太网：前面板1路、底板1路；
  • 光纤：1个QSFP+光模块，4x@5Gbps;
  • VPX P1：四路4xSRIO@5Gbps；
  • VPX P2：两路8xPCIe@5Gbps；
  • VPX P3~P5：80对LVDS@1Gbps、27个单端信号以及2路4xSRIO@5Gbps；
  • VPX P6上定义SMPM后出线连接器；
  • 前面板：45对RS422/485@20Mbps（收发可选），8对LVDS@100Mbps（收发可选）。
  1. 工作温度范围：商业级 0～50℃；工业级 -40～60℃；
  2. 典型功耗：40W。
满足标准：6U OpenVPX(VITA65)；VITA48；VITA67.2。
