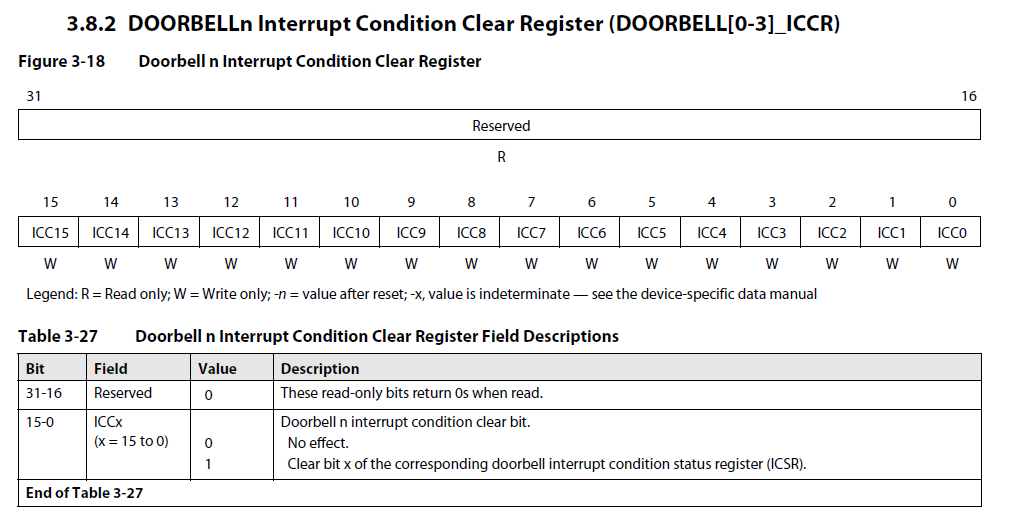

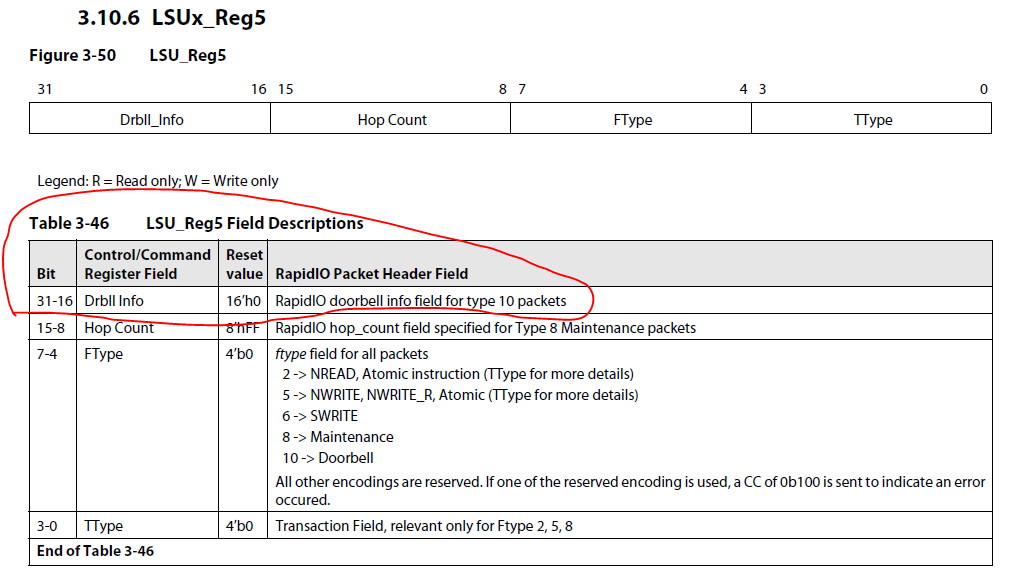

关于SRIO DoorBell中断的路径 Keystone DSP的SRIO模块共有24个system Interrupt，即INTDST0~23。其中INDTST0~15为通用的system Interrupt，可以连接到LSU或者DoorBell中断，再输入到CIC0，而INTDST16~23只连接DoorBell中断，属于system Event，直接输入到CorePac。 KeyStorn模块的DoorBell中断的路由路径有４种，分别为经过CIC0和EventCombiner、经过CIC0但不经过EventCombiner、不经过 CIC0但经过EventCombiner、不经过CIC0和EventCombiner。 本文以DSP6678中的core0为例，不经过CIC0和EventCombiner,以INTDST16（16+n,n=0）说明core0 SIRO DoorBell中断 说明：RapidIO的协议中Doorbell包中的16bit Doorbell info没有含义，但是KeyStone DSP将Doorbell info的0~3bit作为了n，以0000 0000 0010 0101为例，REG号为2，Doorbell info = 0b0101; 下图为官方给出的设置例子： 1、SYS/BIOS HWI中断的配置 HWI.evevtID = 20; 可由TMS320C6678 System Event Inputs — C66x CorePac Primary Interrupts 表格得到，n为核心数 针对DSP6678，CORE0的SRIO中断事件即为0+16，CORE1的中断事件为1+16，。。。 2、DoorBell中断路由配置 （1）DoorBell可以路由至专用中断，也可路由至16个通用中断； 作为例子，将INTERRUPT_CTL的值设为0，路由至Dedicated Doorbell Interrupts； 此时，使用Table 3-33 以核心0的SRIO DoorBell 中断为例，核心0对应的专用中断为INIDST16 （2）设置ICRR1，ICRR2寄存器 设置4个不同的“事件”，将ICR0~ICR3对应INTDST16，即将ICR0~ICR3的值都设置为INTDST16的value，即0000b （3）产生一个DoorBell中断 LSU5中写入相应info,例如是ICR0对应的事件，写入0，ICR1事件写入1，ICR2事件写入2 （4）读取中断状态寄存器的值，0~15bit相应位为1则发生了中断，例如bit2 = 1,则代表的是ICR2事件中断 （5）清楚DoorBell中断，相应位写入1
