Qualcomm Audio HAL 音频通路设置

2019-07-13 15:35发布

站内文章 / DSP
10278 0 1130
点击打开链接

1. 音频框图概述

| Front End PCMs | SoC DSP | Back End DAIs | Audio devices | ************* PCM0 <------------> * * <----DAI0-----> Codec Headset * * PCM1 <------------> * * <----DAI1-----> Codec Speakers/Earpiece * DSP * PCM2 <------------> * * <----DAI2-----> MODEM * * PCM3 <------------> * * <----DAI3-----> BT * * * * <----DAI4-----> DMIC * * * * <----DAI5-----> FM *************
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • Front End PCMs：音频前端，一个前端对应着一个 PCM 设备
  • Back End DAIs：音频后端，一个后端对应着一个 DAI 接口，一个 FE PCM 能够连接到一个或多个 BE DAI
  • Audio Device：有 headset、speaker、earpiece、mic、bt、modem 等；不同的设备可能与不同的 DAI 接口连接，也可能与同一个 DAI 接口连接（如上图，Speaker 和 Earpiece 都连接到 DAI1）
  • Soc DSP：本文范围内实现路由功能：连接 FE PCMs 和 BE DAIs，例如连接 PCM0 与 DAI1：
************* PCM0 <============> *<====++ * <----DAI0-----> Codec Headset * || * PCM1 <------------> * ++===>* <====DAI1=====> Codec Speakers/Earpiece * * PCM2 <------------> * * <----DAI2-----> MODEM * DSP * PCM3 <------------> * * <----DAI3-----> BT * * * * <----DAI4-----> DMIC * * * * <----DAI5-----> FM *************
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13

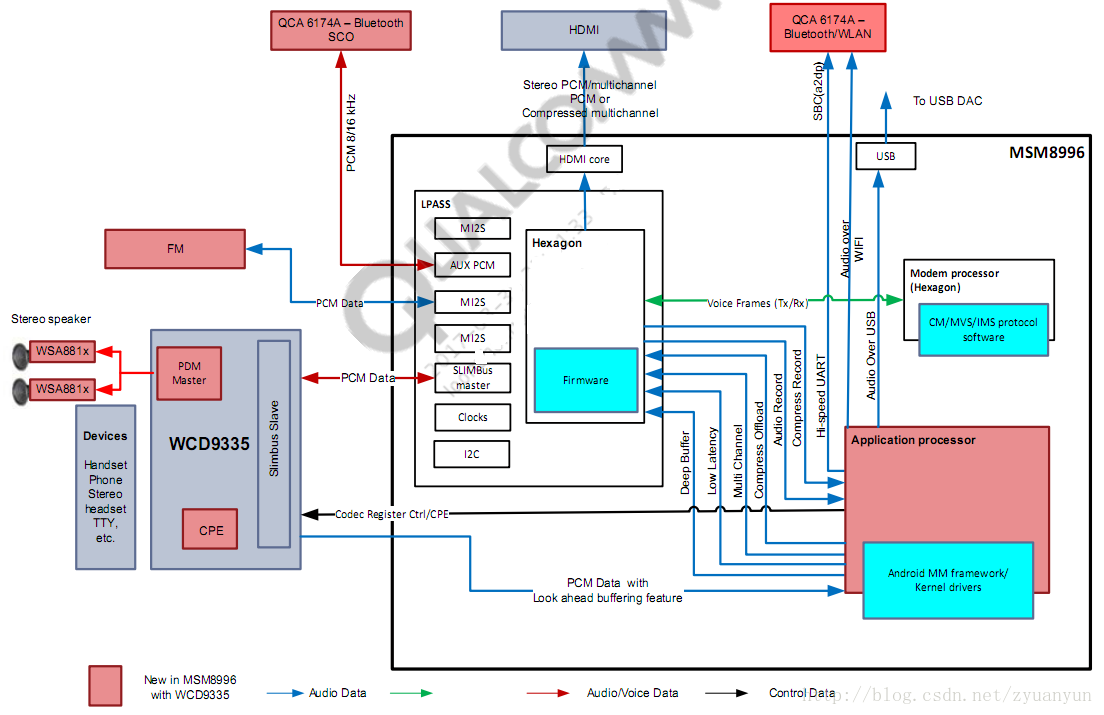

高通 MSM8996 音频框图：
MSM8996_Audio
  • FE PCMs：
    • deep_buffer
    • low_latency
    • mutil_channel
    • compress_offload
    • audio_record
    • usb_audio
    • a2dp_audio
    • voice_call
  • BE DAIs：
    • SLIM_BUS
    • Aux_PCM
    • Primary_MI2S
    • Secondary_MI2S
    • Tertiary_MI2S
    • Quatermary_MI2S

2. HAL 中的 usecase 和 device

usecase 通俗表示音频场景，对应着音频前端，比如：
  • low_latency：按键音、触摸音、游戏背景音等低延时的放音场景
  • deep_buffer：音乐、视频等对时延要求不高的放音场景
  • compress_offload：mp3、flac、aac等格式的音源播放场景，这种音源不需要软件解码，直接把数据送到硬件解码器（aDSP），由硬件解码器（aDSP）进行解码
  • record：普通录音场景
  • record_low_latency：低延时的录音场景
  • voice_call：语音通话场景
  • voip_call：网络通话场景
/* These are the supported use cases by the hardware. * Each usecase is mapped to a specific PCM device. * Refer to pcm_device_table[]. */ enum { USECASE_INVALID = -1, /* Playback usecases */ USECASE_AUDIO_PLAYBACK_DEEP_BUFFER = 0, USECASE_AUDIO_PLAYBACK_LOW_LATENCY, USECASE_AUDIO_PLAYBACK_MULTI_CH, USECASE_AUDIO_PLAYBACK_OFFLOAD, USECASE_AUDIO_PLAYBACK_ULL, /* FM usecase */ USECASE_AUDIO_PLAYBACK_FM, /* HFP Use case*/ USECASE_AUDIO_HFP_SCO, USECASE_AUDIO_HFP_SCO_WB, /* Capture usecases */ USECASE_AUDIO_RECORD, USECASE_AUDIO_RECORD_COMPRESS, USECASE_AUDIO_RECORD_LOW_LATENCY, USECASE_AUDIO_RECORD_FM_VIRTUAL, /* Voice usecase */ USECASE_VOICE_CALL, /* Voice extension usecases */ USECASE_VOICE2_CALL, USECASE_VOLTE_CALL, USECASE_QCHAT_CALL, USECASE_VOWLAN_CALL, USECASE_VOICEMMODE1_CALL, USECASE_VOICEMMODE2_CALL, USECASE_COMPRESS_VOIP_CALL, USECASE_INCALL_REC_UPLINK, USECASE_INCALL_REC_DOWNLINK, USECASE_INCALL_REC_UPLINK_AND_DOWNLINK, USECASE_AUDIO_PLAYBACK_AFE_PROXY, USECASE_AUDIO_RECORD_AFE_PROXY, USECASE_AUDIO_PLAYBACK_EXT_DISP_SILENCE, AUDIO_USECASE_MAX };
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
device 表示音频端点设备，包括输出端点（如 speaker、headphone、earpiece）和输入端点（如 headset-mic、builtin-mic）。高通 HAL 对音频设备做了扩展，比如 speaker 分为：
  • SND_DEVICE_OUT_SPEAKER：普通的外放设备
  • SND_DEVICE_OUT_SPEAKER_PROTECTED：带保护的外放设备
  • SND_DEVICE_OUT_VOICE_SPEAKER：普通的通话免提设备
  • SND_DEVICE_OUT_VOICE_SPEAKER_PROTECTED：带保护的通话免提设备
类似还有很多，详见 platform.h 音频设备定义，下面仅列举一部分：/* Sound devices specific to the platform * The DEVICE_OUT_* and DEVICE_IN_* should be mapped to these sound * devices to enable corresponding mixer paths */ enum { SND_DEVICE_NONE = 0, /* Playback devices */ SND_DEVICE_MIN, SND_DEVICE_OUT_BEGIN = SND_DEVICE_MIN, SND_DEVICE_OUT_HANDSET = SND_DEVICE_OUT_BEGIN, SND_DEVICE_OUT_SPEAKER, SND_DEVICE_OUT_HEADPHONES, SND_DEVICE_OUT_HEADPHONES_DSD, SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES, SND_DEVICE_OUT_SPEAKER_AND_LINE, SND_DEVICE_OUT_VOICE_HANDSET, SND_DEVICE_OUT_VOICE_SPEAKER, SND_DEVICE_OUT_VOICE_HEADPHONES, SND_DEVICE_OUT_VOICE_LINE, SND_DEVICE_OUT_HDMI, SND_DEVICE_OUT_DISPLAY_PORT, SND_DEVICE_OUT_BT_SCO, SND_DEVICE_OUT_BT_A2DP, SND_DEVICE_OUT_SPEAKER_AND_BT_A2DP, SND_DEVICE_OUT_AFE_PROXY, SND_DEVICE_OUT_USB_HEADSET, SND_DEVICE_OUT_USB_HEADPHONES, SND_DEVICE_OUT_SPEAKER_AND_USB_HEADSET, SND_DEVICE_OUT_SPEAKER_PROTECTED, SND_DEVICE_OUT_VOICE_SPEAKER_PROTECTED, SND_DEVICE_OUT_END, /* Capture devices */ SND_DEVICE_IN_BEGIN = SND_DEVICE_OUT_END, SND_DEVICE_IN_HANDSET_MIC = SND_DEVICE_IN_BEGIN, // 58 SND_DEVICE_IN_SPEAKER_MIC, SND_DEVICE_IN_HEADSET_MIC, SND_DEVICE_IN_VOICE_SPEAKER_MIC, SND_DEVICE_IN_VOICE_HEADSET_MIC, SND_DEVICE_IN_BT_SCO_MIC, SND_DEVICE_IN_CAMCORDER_MIC, SND_DEVICE_IN_END, SND_DEVICE_MAX = SND_DEVICE_IN_END, };
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
扩展这么多是为了方便设置 acdb id，比如外放和通话免提虽然都用了同样的喇叭设备，但是这两种情景会使用不同的算法，因此需要设置不同的 acdb id 到 aDSP，区分 SND_DEVICE_OUT_SPEAKER 和 SND_DEVICE_OUT_VOICE_SPEAKER 是为了匹配到各自的 acdb id。由于高通 HAL 定义的音频设备与 Android Framework 定义的不一致，所以在高通 HAL 中会根据音频场景对框架层传入的音频设备进行转换，详见：
  • platform_get_output_snd_device()
  • platform_get_input_snd_device()
在高通 HAL 中，我们只看到 usecase（即 FE PCM）和 device，那么上一个节中提到的 BE DAI 为什么没有被提及？很简单，device 和 BE DAI 是“多对一”的关系，device 连接着唯一的 BE DAI（反过来就不成立了，BE DAI 可能连接着多个 device），所以确定了 device 也就能确定所连接的 BE DAI。

3. 音频通路连接

简单描述下高通 HAL 层音频通路的连接流程。如 音频框图概述 所示，音频通路分为三大块：FE PCMs、BE DAIs、Devices，这三块均需要打开并串联起来才能完成一个音频通路的设置。FE_PCMs <=> BE_DAIs <=> Devices
  • 1

3.1. 打开 FE PCM

FE PCMs 是在音频流打开时设置的，我们首先要了解一个音频流对应着一个 usecase，具体细节请参考：Android 音频系统：从 AudioTrack 到 AudioFlingerAudioTrack、AudioFlinger Threads、AudioHAL Usecases、AudioDriver PCMs 的关系如下图所示：AudioUsecasestart_output_stream() 代码分析：// 根据 usecase 找到对应 FE PCM id int platform_get_pcm_device_id(audio_usecase_t usecase, int device_type) { int device_id = -1; if (device_type == PCM_PLAYBACK) device_id = pcm_device_table[usecase][0]; else device_id = pcm_device_table[usecase][1]; return device_id; } int start_output_stream(struct stream_out *out) { int ret = 0; struct audio_usecase *uc_info; struct audio_device *adev = out->dev; // 根据 usecase 找到对应 FE PCM id out->pcm_device_id = platform_get_pcm_device_id(out->usecase, PCM_PLAYBACK); if (out->pcm_device_id < 0) { ALOGE("%s: Invalid PCM device id(%d) for the usecase(%d)", __func__, out->pcm_device_id, out->usecase); ret = -EINVAL; goto error_open; } // 为这个音频流新建一个 usecase 实例 uc_info = (struct audio_usecase *)calloc(1, sizeof(struct audio_usecase)); if (!uc_info) { ret = -ENOMEM; goto error_config; } uc_info->id = out->usecase; // 音频流对应的 usecase uc_info->type = PCM_PLAYBACK; // 音频流的流向 uc_info->stream.out = out; uc_info->devices = out->devices; // 音频流的初始设备 uc_info->in_snd_device = SND_DEVICE_NONE; uc_info->out_snd_device = SND_DEVICE_NONE; list_add_tail(&adev->usecase_list, &uc_info->list); // 把新建的 usecase 实例添加到链表中 // 根据 usecase、out->devices，为音频流选择相应的音频设备 select_devices(adev, out->usecase); ALOGV("%s: Opening PCM device card_id(%d) device_id(%d) format(%#x)", __func__, adev->snd_card, out->pcm_device_id, out->config.format); if (!is_offload_usecase(out->usecase)) { unsigned int flags = PCM_OUT; unsigned int pcm_open_retry_count = 0; if (out->usecase == USECASE_AUDIO_PLAYBACK_AFE_PROXY) { flags |= PCM_MMAP | PCM_NOIRQ; pcm_open_retry_count = PROXY_OPEN_RETRY_COUNT; } else if (out->realtime) { flags |= PCM_MMAP | PCM_NOIRQ; } else flags |= PCM_MONOTONIC; while (1) { // 打开 FE PCM out->pcm = pcm_open(adev->snd_card, out->pcm_device_id, flags, &out->config); if (out->pcm == NULL || !pcm_is_ready(out->pcm)) { ALOGE("%s: %s", __func__, pcm_get_error(out->pcm)); if (out->pcm != NULL) { pcm_close(out->pcm); out->pcm = NULL; } if (pcm_open_retry_count-- == 0) { ret = -EIO; goto error_open; } usleep(PROXY_OPEN_WAIT_TIME * 1000); continue; } break; }
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
语音通话的情景有所不同，它不是传统意义的音频流，流程大概是这样的：
  1. 进入通话时，上层会先设置音频模式为 AUDIO_MODE_IN_CALL（HAL 接口是 adev_set_mode()），再传入音频设备 routing=$device（HAL 接口是 out_set_parameters()）
  2. out_set_parameters() 中检查音频模式是否为 AUDIO_MODE_IN_CALL，是则调用 voice_start_call() 打开语音通话的 FE_PCM

3.2. 路由选择

我们在 mixer_pahts.xml 中看到 usecase 相关的通路： <path name="deep-buffer-playback speaker"> <ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia1" value="1" /> path> <path name="deep-buffer-playback headphones"> <ctl name="TERT_MI2S_RX Audio Mixer MultiMedia1" value="1" /> path> <path name="deep-buffer-playback earphones"> <ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia1" value="1" /> path> <path name="low-latency-playback speaker"> <ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia5" value="1" /> path> <path name="low-latency-playback headphones"> <ctl name="TERT_MI2S_RX Audio Mixer MultiMedia5" value="1" /> path> <path name="low-latency-playback earphones"> <ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia5" value="1" /> path>
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
这些通路其实就是连接 usecase、device 之间的路由。比如 “deep-buffer-playback speaker” 是连接 deep-buffer-playback FE PCM、speaker Device 之间的路由，打开 “deep-buffer-playback speaker”，则把 deep-buffer-playback FE PCM 和 speaker Device 连接起来；关闭 “deep-buffer-playback speaker”，则断开 deep-buffer-playback FE PCM 和 speaker Device 的连接。之前提到“device 连接着唯一的 BE DAI，确定了 device 也就能确定所连接的 BE DAI”，因此这些路由通路其实都隐含着 BE DAI 的连接：FE PCM 并非直接到 device 的，而是 FE PCM 先连接到 BE DAI，BE DAI 再连接到 device。这点有助于理解路由控件，路由控件面向的是 FE PCM 和 BE DAI 之间的连接，回放类型的路由控件名称一般是： $BE_DAI Audio Mixer $FE_PCM，录制类型的路由控件名称一般是：$FE_PCM Audio Mixer $BE_DAI，这很容易分辨。例如 “deep-buffer-playback speaker” 通路中的路由控件："QUAT_MI2S_RX Audio Mixer MultiMedia1" value="1" />
  • 1
  • MultiMedia1：deep_buffer usacase 对应的 FE PCM
  • QUAT_MI2S_RX：speaker device 所连接的 BE DAI
  • Audio Mixer：表示 DSP 路由功能
  • value：1 表示连接，0 表示断开连接
这个控件的意思是：把 MultiMedia1 PCM 与 QUAT_MI2S_RX DAI 连接起来。这个控件并没有指明 QUAT_MI2S_RX DAI 与 speaker device 之间的连接，因为 BE DAIs 与 Devices 之间并不需要路由控件，如之前所强调”device 连接着唯一的 BE DAI，确定了 device 也就能确定所连接的 BE DAI“。路由控件的开关不仅仅影响 FE PCMs、BE DAIs 的连接或断开，同时会使能或禁用 BE DAIs，要深入理解这点的话需要去研究 ALSA DPCM（Dynamic PCM） 机制，这里稍作了解即可。路由操作函数是 enable_audio_route()/disable_audio_route()，这两个函数名称很贴合，控制 FE PCMs 与 BE DAIs 的连接或断开。代码流程很简单，把 usecase 和 device 拼接起来就是路由的 path name 了，然后再调用 audio_route_apply_and_update_path() 来设置路由通路：const char * const use_case_table[AUDIO_USECASE_MAX] = { [USECASE_AUDIO_PLAYBACK_DEEP_BUFFER] = "deep-buffer-playback", [USECASE_AUDIO_PLAYBACK_LOW_LATENCY] = "low-latency-playback", //... }; const char * const backend_tag_table[SND_DEVICE_MAX] = { [SND_DEVICE_OUT_HANDSET] = "earphones"; [SND_DEVICE_OUT_SPEAKER] = "speaker"; [SND_DEVICE_OUT_SPEAKER] = "headphones"; //... }; void platform_add_backend_name(char *mixer_path, snd_device_t snd_device, struct audio_usecase *usecase) { if ((snd_device < SND_DEVICE_MIN) || (snd_device >= SND_DEVICE_MAX)) { ALOGE("%s: Invalid snd_device = %d", __func__, snd_device); return; } const char * suffix = backend_tag_table[snd_device]; if (suffix != NULL) { strlcat(mixer_path, " ", MIXER_PATH_MAX_LENGTH); strlcat(mixer_path, suffix, MIXER_PATH_MAX_LENGTH); } } int enable_audio_route(struct audio_device *adev, struct audio_usecase *usecase) { snd_device_t snd_device; char mixer_path[MIXER_PATH_MAX_LENGTH]; if (usecase == NULL) return -EINVAL; ALOGV("%s: enter: usecase(%d)", __func__, usecase->id); if (usecase->type == PCM_CAPTURE) snd_device = usecase->in_snd_device; else snd_device = usecase->out_snd_device; strlcpy(mixer_path, use_case_table[usecase->id], MIXER_PATH_MAX_LENGTH); platform_add_backend_name(mixer_path, snd_device, usecase); ALOGD("%s: apply mixer and update path: %s", __func__, mixer_path); audio_route_apply_and_update_path(adev->audio_route, mixer_path); ALOGV("%s: exit", __func__); return 0; }
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52

3.3. 打开 Device

Android 音频框架层中，音频设备仅表示输入输出端点，它不关心 BE DAIs 与 端点之间都经过了哪些部件（widget）。但我们做底层的必须清楚知道：从BE DAIs 到端点，整条通路经历了哪些部件。如下图的外放通路 ：WM8998_SPK为了使得声音从 speaker 端点输出，我们需要打开 AIF1、DAC1、SPKOUT 这些部件，并把它们串联起来，这样音频数据才能顺着这条路径（AIF1>DAC1>SPKOUT>SPEAKER）一路输出到 speaker。在音频硬件驱动中，定义各种控件用于部件的开关或连接，比如控件 “SPKL DAC1 Switch” 用于控制 SPKL、DAC1 的连接或断开。具体细节请参考：Linux ALSA 音频系统：物理链路篇我们在 mixer_pahts.xml 中看到 speaker 通路： <path name="speaker"> <ctl name="SPKL DAC1 Switch" value="1" /> <ctl name="DAC1L AIF1RX1 Switch" value="1" /> <ctl name="DAC1R AIF1RX2 Switch" value="1" /> path>
  • 1
  • 2
  • 3
  • 4
  • 5
这些设备通路由 enable_snd_device()/disable_snd_device() 设置：int enable_snd_device(struct audio_device *adev, snd_device_t snd_device) { int i, num_devices = 0; snd_device_t new_snd_devices[SND_DEVICE_OUT_END]; char device_name[DEVICE_NAME_MAX_SIZE] = {0}; if (snd_device < SND_DEVICE_MIN || snd_device >= SND_DEVICE_MAX) { ALOGE("%s: Invalid sound device %d", __func__, snd_device); return -EINVAL; } // 设备引用计数累加 adev->snd_dev_ref_cnt[snd_device]++; // 根据 snd_device 找到对应的 device_name if(platform_get_snd_device_name_extn(adev->platform, snd_device, device_name) < 0 ) { ALOGE("%s: Invalid sound device returned", __func__); return -EINVAL; } // 设备已经被打开了，直接返回，不会重复打开设备 if (adev->snd_dev_ref_cnt[snd_device] > 1) { ALOGV("%s: snd_device(%d: %s) is already active", __func__, snd_device, device_name); return 0; } // 如果是带保护的设备，那么先停止校准操作 if (audio_extn_spkr_prot_is_enabled()) audio_extn_spkr_prot_calib_cancel(adev); if (platform_can_enable_spkr_prot_on_device(snd_device) && audio_extn_spkr_prot_is_enabled()) { // 检查带保护的设备有无合法的 acdb id，如果没有合法的 acdb id，那么保护算法无法被调用的 if (platform_get_spkr_prot_acdb_id(snd_device) < 0) { adev->snd_dev_ref_cnt[snd_device]--; return -EINVAL; } audio_extn_dev_arbi_acquire(snd_device); // 打开带保护的设备，保护算法也开始运作 if (audio_extn_spkr_prot_start_processing(snd_device)) { ALOGE("%s: spkr_start_processing failed", __func__); audio_extn_dev_arbi_release(snd_device); return -EINVAL; } } else if (platform_split_snd_device(adev->platform, snd_device, &num_devices, new_snd_devices) == 0) { // 铃声模式下，多设备分割：比如 SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES 先分割为 // SND_DEVICE_OUT_SPEAKER + SND_DEVICE_OUT_HEADPHONES，然后再一一打开 speaker // 和 headphones 设备 for (i = 0; i < num_devices; i++) { enable_snd_device(adev, new_snd_devices[i]); } } else { ALOGD("%s: snd_device(%d: %s)", __func__, snd_device, device_name); // A2DP：打开蓝牙设备端 if ((SND_DEVICE_OUT_BT_A2DP == snd_device) && (audio_extn_a2dp_start_playback() < 0)) { ALOGE(" fail to configure A2dp control path "); return -EINVAL; } audio_extn_dev_arbi_acquire(snd_device); // 设置设备通路 audio_route_apply_and_update_path(adev->audio_route, device_name); } return 0; }
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
值得注意的点有：
  • 设备引用计数：每个设备都有各自的引用计数 snd_dev_ref_cnt，引用计数在 enable_snd_device() 中累加，如果大于 1，则表示该设备已经被打开了，那么就不会重复打开该设备；引用计数在 disable_snd_device() 中累减，如果为 0，则表示没有 usecase 需要该设备了，那么就关闭该设备。
  • 带保护的外放设备：带 “audio_extn_spkr_prot” 前缀的函数是带保护的外放设备的相关函数，这些带保护的外放设备和其他设备不一样，它虽然属于输出设备，但往往还需要打开一个 PCM_IN 作为 I/V Feedback，有了 I/V Feedback 保护算法才能正常运作。
  • 多输出设备的分割：多输出设备，一般指铃声模式下，外放设备与其他设备同时输出的情形；platform_split_snd_device() 把多输出设备分割，比如 SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES 分割为 SND_DEVICE_OUT_SPEAKER + SND_DEVICE_OUT_HEADPHONES，然后再一一打开 speaker、headphones。为什么要把多输出设备分割为 外放设备+其他设备 的形式？现在智能手机的外放设备一般都是带保护的，需要跑喇叭保护算法，而其他设备如蓝牙耳机也可能需要跑 aptX 算法，如果没有分割的话，只能下发一个 acdb id，无法把喇叭保护算法和 aptX 算法都调度起来。多输出设备分割时，还需要遵循一个规则：如果这些设备均连接到同一个 BE DAI，则无须分割。
int platform_split_snd_device(void *platform, snd_device_t snd_device, int *num_devices, snd_device_t *new_snd_devices) { int ret = -EINVAL; struct platform_data *my_data = (struct platform_data *)platform; if (NULL == num_devices || NULL == new_snd_devices) { ALOGE("%s: NULL pointer ..", __func__); return -EINVAL; } /* * If wired headset/headphones/line devices share the same backend * with speaker/earpiece this routine returns -EINVAL. */ if (snd_device == SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES && !platform_check_backends_match(SND_DEVICE_OUT_SPEAKER, SND_DEVICE_OUT_HEADPHONES)) { *num_devices = 2; new_snd_devices[0] = SND_DEVICE_OUT_SPEAKER; new_snd_devices[1] = SND_DEVICE_OUT_HEADPHONES; ret = 0;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23

4. 音频设备切换

  • 回放场景，框架层回调 HAL 层接口 out_set_parameters(“routing=$device”) 来切换输出设备
  • 录制场景，框架层回调 HAL 层接口 in_set_parameters(“routing=$device”) 来切换输入设备
这两个函数最终都是调用 select_device() 来实现设备切换的，select_device() 函数非常复杂，这里仅阐述下主干流程。select_devices disable_audio_
