data/attach/1907/xuumnw4eakrvx5bhuyj4rw8spwg4ddsv.jpg 犹豫了好久，今天终于有勇气写自己的技术博客了，其实之前有写过应用笔记，包括STM32的Cortex-M3内核系列的笔记以及自己做车这么久的学习笔记等。不管怎么说，今天都是一个新的开始新的尝试，话不多说，还是先介绍一下自己对k60的ADC的应用心得吧。 1   k60的ADC模块主要特征： 1.1线性逐次逼近算法可以达到16位的采样精度。 1.2有4个差分和24个单端外部模拟输入通道。
1.3输出模式：有 16 位、13 位、11 位、9 位的差分模式，或者 16 位、12位、10位、8位的单端模式。 （16位精度采集陀螺仪但是如果时钟频率过高，误差会很大） 1.4差分模式以16位扩展的有符号补码形式输出， 单端模式以右对齐无符号输出。 1.5单端或者持续转换模式，采样时间和转换速率/电压可配置。转换完成/硬件计算采样平均值完成的标志和中断。 1.6输入时钟ADICLK可从四个时钟源选择（异步时钟（ADACK）、总线时钟、总线时钟二分频、ALTCLK（根据 MCU定义））。 1.7可选择的电压：外部电压或可选电压。 自校对模式。 （精度=参考电压/2的采样位数次方） 2  模块示意图 3  寄存器一共有25个，其中常规的状态控制寄存器3个、工作模式配置寄存器2个以及数据寄存器1个，这三类寄存器基本可以满足常规应用。 3.1ADCx_SC1n(x为0或1，n为A或B，复位0x1f) COCO[7]：AD转化完成标志。写ADCx_SC1n或者读取ADCx_Rn寄存器都回清除该位。 AIEN[6]：AD转换完成中断使能。 DIFF[5]：输入模式选择。1为双端输入，0为单端输入。 ADCH[4-0]：输入通道选择。 注： 00000—00011：当DIFF=0时，分别是DADP0~3作为虚拟的AD0~3作为输入通道。当DIFF=1时，DAD0~3作为双端输入通道，每个DADx通道对应DADPx和DADMx两个引脚。 00100—10111：当DIFF=0时，分别是AD4~23。 11000—11110：暂时无用！ 11111：ADC输入通道直接关了。 3.2ADCx_CFG1(复位0x00) ADLPC[7]：ADC低功耗工作使能位，代价是即将工作在最高的时钟周期。 ADIV[6-5]：ADC时钟分频。分频系数是2的ADIV次方。分频出来的就是工作时钟，简称ADCK。 ADLSMP[4]：长采样时间使能位。 MODE[3-2]：AD转换精度选择(转化位数) DIFF=0：00-11分别为8位，12位，10位，16位。 DIFF=1：00-11分别为9位，13位，11位，16位。 ADICLK[1-0]：时钟源选择。00-总线时钟，01-总线时钟的一半，10-ALTCLK，11-ADACK。 3.3ADCx_CFG2(复位0x00) MUXSEL[4]：AD输入通道分a通道与b通道，这个位就是选择其中一个作为真正的输入通道用的。0选a，1择b。 ADACKEN[3]：异步时钟(就是ADACK)输出使能位。 ADHSC[2]：高速转化序列选择位。1选择，选了之后，转化时间会另外加上两个ADCK。 ADLSTS[1-0]：ADLSMP=1才有效。本来快速采样只要4个ADCK就行了。00-加上20个ADCK，01-加上12个ADCK，10-加上6个ADCK，11-加上2个ADCK。 3.4ADCx_Rn(复位？) DAT[x-0]：AD转换结果，记住是右对齐！ 3.5ADCx_CVn(复位0x00) CV[15-0]：ACFE=1时才有效，用来将ADCx_Rn与其比较。   3.6ADCx_SC2(复位0x00) ADACT[7]：处于AD转化时的忙标志，转化完成清除。 ADTRG[6]：AD转化触发方式选择。0为软件触发(SC1A写操作)，1为硬件触发(ADHWTSn引脚一个脉冲)。 ACFE[5]：AD转化比较使能位。 ACFGT[4]：比较结果较大使能。 ACREN[3]：比较结果超出范围检测使能。 DMAEN[2]：ADC的DMA功能使能位。AD转换完成(即COCO位变为1)就会触发DMA传输。 REFSEL[1-0]：参考电压选择。00- VREFH 和VREFL引脚(默认VDD和VSS)，01-VALTH 和VALTL引脚。 3.7ADCx_SC3(复位0x00) CAL[7]：校准忙标志位，校准完成清除。 CALF[6]：校准失败标志位。 ADCO[3]：连续转换使能位！ AVGE[2]：AD转换硬件中值滤波使能。 AVGS[1-0]：硬件中值滤波次数，为2的2+AVGS次方。 3.8ADCx_OFS(复位0x00) OFS[15-0]：校准失败后，会令转化结果减去它，再次装入ADCx_Rn之中。如果还超出范围，就去临界值。 4  功能介绍 4.1时钟介绍基本如上，得到ADICLK后由ADIV进行分频，得到最终的ADCK。不管选择哪种时钟，时钟的频率必须为下降到 ADCK 要求的频率区域内。
如果有效时钟太慢，ADC 可能不按照规定的条件运行。

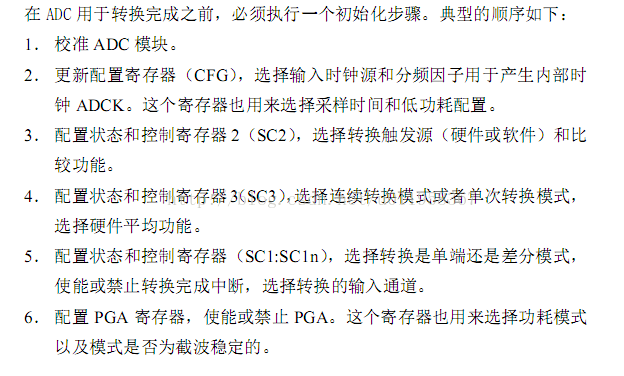

               不必深究只知道可以用使能长采样时间ADLSMP和ADLSTS设置采样时间就好。 4.2关于连续转换与DMA传输，很常规问题，知道STM32的DMA应用的，这个不难理解。 4.3初始化顺序： 暂时介绍到这里吧，具体代码无需介绍，参考野火库或者拉普兰德库等均可。要是水平足够也可以用寄存器编写，但个人感觉这个较STM32难度很大。以后应用时如有新体会，还会补充上来的。今天就这样吧！
