背景：已经输出IPcore为RTL，现在需要将相应的IPcore集成为系统并生成相应驱动。 目的：集成IPcore为系统，并生成驱动。 参考相关文档： IPcore调用DDR https://blog.csdn.net/weixin_36474809/article/details/84942607 ARM调用DDR https://blog.csdn.net/weixin_36474809/article/details/80997945 FPGA vivado系统集成操作 https://blog.csdn.net/weixin_36474809/article/details/80690368  FPGA实践教程（三）系统搭建与烧录  https://blog.csdn.net/weixin_36474809/article/details/80840448 目录 一、系统集成范例 1.1 zynqNet的系统集成 1.2 之前调用DDR的流程 二、系统集成 2.1 配置PS 2.2 添加IP 2.3 连线 三、集成后输出到SDK烧录

---

一、系统集成范例

1.1 zynqNet的系统集成

p65系统集成 zynqNet的IPcore可能为了节省资源，并未采用Mig来控制DDR，而是通过PS与DDR相连。多生成了一个DRAM的驱动。相关方法我们编写SDK驱动时研究，为了节省硬件资源，我们暂时采用这种方法。 volatile data_t *XFPGA_shared_DRAM_virtual() { printf("XFPGA Driver: SHARED_DRAM_virtual() = %X ", (unsigned long)(SHARED_DRAM_virtual())); return (volatile data_t*) (SHARED_DRAM_virtual()); } volatile data_t *XFPGA_shared_DRAM_physical() { printf("XFPGA Driver: SHARED_DRAM_physical() = %X ", (unsigned long)(SHARED_DRAM_physical())); return (volatile data_t*) (SHARED_DRAM_physical()); }

1.2 之前调用DDR的流程

之前的流程都运用到了MIG内存控制器。我们可能要舍弃掉MIG，减少资源的占用。 IPcore调用DDR https://blog.csdn.net/weixin_36474809/article/details/84942607 ARM调用DDR https://blog.csdn.net/weixin_36474809/article/details/80997945

二、系统集成

流程及软件操作需要参考下面文档。  FPGA vivado系统集成操作 https://blog.csdn.net/weixin_36474809/article/details/80690368  FPGA实践教程（三）系统搭建与烧录  https://blog.csdn.net/weixin_36474809/article/details/80840448  FPGA实践教程（五）PS用MIG调用DDR https://blog.csdn.net/weixin_36474809/article/details/80997945

2.1 配置PS

PS的使用有必要使用给的例子，免得配置发生错误。 G:SoftProgramxilinxDemoMIZ7035MIZ7035_FREECODE_FREES02 程序位置 G:SoftProgramxilinxSDx PS配置之后可以保存下来，以便以后反复调用使用。加入外设DDR，FIXED_IO axi-master GP0，s_axi HP0

2.2 添加IP

2.3 连线

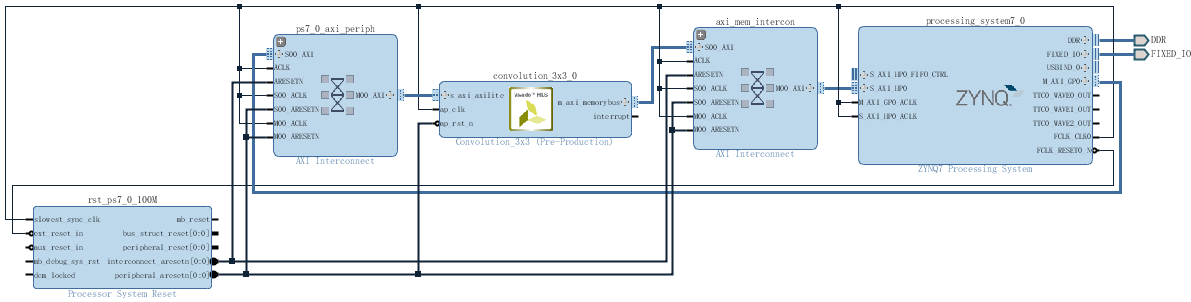

自动连接，PS的GP通过AXI interconnect接IPcore的s_axilite, IPcore通过axi-interconnect接PS的S_HP， 上面这张是虚拟机上的vivado中生成的，下面这张为window中vivado生成的。（这张生成的axilite加了register指令，并且没有return值，无法判断完成。） 重新加了return值，重新生成了IPcore，然后搭建的系统如下： validate，create HDL wrapper，generate bitstream 可能的错因：

• 之前的axilite只生成了一个接口，而我们的程序生成了两个axi-lite的接口
• DRAM的指针值只有一个，我们有三个DRAM的指针值，并且depth调节可能有一定的问题。

三、集成后输出到SDK烧录

生成比特流成功后，file，export hardware include bitstream 用SDK打开vivado项目中的conv_Core_MTCNNconv_sysmtcnn_conv33_sysmtcnn_conv33_sys.sdk 然后文件拖入BSP，右键wapper_platform_0，program FPGA，此时必须用JTAG连接。同时用安卓线microUSB连上serial看打印信息。 然后build project的文档。 launch，run
