6UVPX+ Virtex-7+2TMS320C6678+2FMC66678信号处理板

2019-07-13 16:33发布

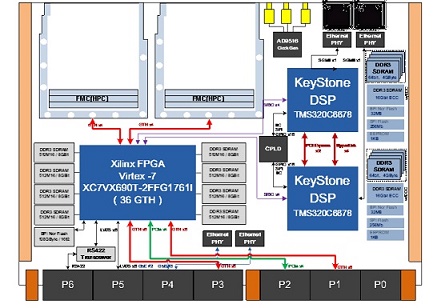

近期,北京青翼科技研发了一款VPX板卡命名为vpx610;该板卡一款基于6UVPX架构的高性能实时信号处理平台,该平台采用2片TI的KeyStone系列多核DSP TMS320C6678作为主处理单元,采用1片Xilinx的Virtex-7系列FPGA XC7VX690T作为协处理单元,具有2个FMC子卡接口,各个处理节点之间通过高速串行总线进行互联。板卡采用标准6U VPX欧式板卡设计,具有优良的抗振动设计、散热性能和独特的环境防护设计,适合于航空、航天、船舶、软件无线电;、雷达与基带信号处理等应用场景。 下图是VPX板卡图片及功能图 TMS320C6678 资料: 是TI公司最新一代  Multicore Fixed and Floating-Point Digital Signal Processor。 基于TI's KeyStone multicore architecture。 TMS320C6678具有8个TMS320C66x™ DSP Core ,每个核可以运行在1.0 GHz或 1.25 GHz或 1.4 GHz。 每个核具有 40 GMAC定点运算能力( 1.25 GHz) 每个核具有20 GFLOP浮点运算能力( 1.25 GHz) 每个核具有: 32K Byte L1P cache Per Core 32K Byte L1D cache  Per Core 512K Byte Local L2 cache  Per Core  8个核共享4Mbyte SRAM 功耗小于10W,工作温度: -40℃~+85℃。并有扩展温度级别-55℃~+115℃芯片供应。 以下是TI官方资料:



VPX板卡技术指标 标准6UVPX规格,符合VITA46规范; 2个多核DSP处理节点、1个Virtex-7 FPGA处理节点; 处理性能:    1.DSP定点运算:40GMAC/Core*16=640GMAC;    2.DSP浮点运算:20GFLOPs/Core*16=320GFLOPs; 存储性能:    1.DSP处理节点:4GByte DDR3-1333 SDRAM;    2.DSP处理节点:4GByte Nand Flash;    3.FPGA处理节点:2组2GByte DDR3-1600 SDRAM; 互联性能:    1.DSP与DSP:HyperLinkx4@5Gbps/lane;    2.DSP与FPGA:SRIO x4@5Gbps/lane;    3.FPGA与FPGA:2路GTH x8@10Gbps/lane;    4.FPGA与主控:PCI Express x4@8Gbps/lane;    5.FPGA与FMC接口:2路GTH x4@10Gbps/lane;
