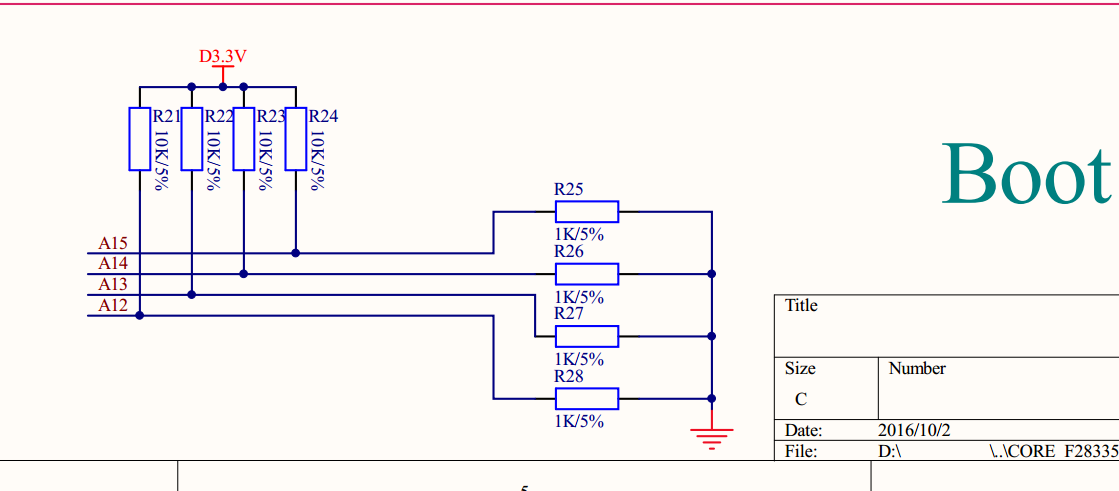

原因找到了。 网上看到的可能出现的： 1、 内核电源是否是1.9V。        网上有例子说他的内核是1.5，结果就是仿真正常，上电不正常。 2、  晶振是否虚焊，用示波器测晶振的输出波形，应该是正弦的波形。 3、  复位电路，确定是否发生了复位。手动给低电平。 4、  1.9v，3.3v，复位，是有上电时序的。         28335要求1.9V先上电，3.3V后上电。        TMS320F28335工作在150MHz频率下需要1.9V的内核电压及3.3V的I/O电压。如果内核先于I/O模块上电，那么I/O引脚将不会产生不稳定的未知状态。反之，如果I/O模块先于内核上电，由于此时内核不工作，I/O输出缓冲器中的晶体管有可能打开，从而在输出引脚上产生不确定状态，对整个系统造成影响。为了避免这种情况的发生，VDD引脚上电应早于VDDIO引脚上电，或与之同时，以确保VDD引脚在VDDIO引脚达到0.7V之前先达到0.7V。因此我们在设计TMS320F28335的供电系统的时候要保证1.9V内核电压先于于3.3V I/O上电，当然能够实现这种上电顺序的方案有很多，可以采用带有使能端的稳压器，并配合相应的逻辑电路达到相应的效果。 5、确认自己是否下载到flash。       通过观察灯的闪烁变慢，认为仿真时成功下载了。 6、boot引脚。存疑。       开发板上的几个电阻是没焊的，怪不得一直觉得这里有问题。。。。真是太傻了这个问题。。在画最小系统时，参考了开发板，然后开发板的R25-28没有焊电阻，所以就是高电平。而我焊了以后就是低电平了。
