sccb协议
2019-07-13 16:54发布
生成海报
1摄像头配置OV7670
摄像头datasheet
：通过 SCCB
总线控制，可以输出整帧、子采样、取窗口等方式的各种分辨率 8 位影响数据。该产品 VGA 图像最高达到 30 帧/秒。 640*480分辨率标准的 SCCB
接口 ，采用RGB565格式图像。采用SCCB
接口（类似于IIC协议）：（1
）SCCB简介SCCB

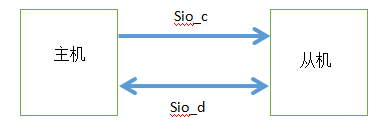

协议有两线也有三线，两线为SIO_C与SIO_D,三线为SIO_E、SIO_C与SIO_D。2
线的SCCB总线只能是一个主器件对一个从器件控制，但3线SCCB接口可以对多个从器件控制，因此当只有一个从机（slave device）时用两线，有多个从机时用三线。其中SIO_C只能由主机配置（FPGA）,SIO_D是一个三态门，双向数据线，既可以由主机控制，也可以由从机控制。
（2）数据传输
当写数据到从机被定义为写传输（write transmission），当从机中读数据被定义为读传输 (read transmission)，每一个传输都要有开始和结束来释放总线(start + sotp)完整的数据传输包括两个或三个阶段，每一个阶段包含9
位数据，其中高8位为所要传输的数据，最低位根据器件所处情况有不同的取值：总结如下：
每一个阶段组成：8
位数据+don't care/NA如果是主机发送数据，即进行
写操作，第九位就为don't care如果是从机发送数据，即为
读操作，第九位就为NA.
在进行主器件写操作时，全部阶段的最低位均是Don
’t care bit写操作:

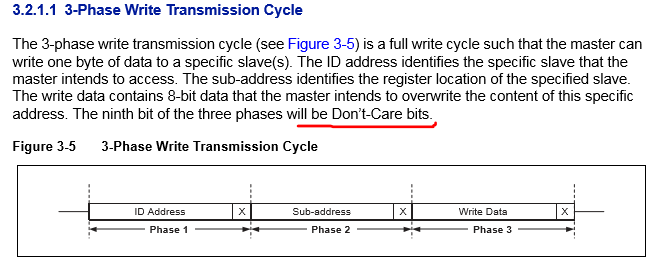

三个阶段构成传输的写，每个阶段都为9位ID地址（7位ID地址+1位读写控制+don't care） + 要写的寄存器地址（8位寄存器地址+don't care） +要写入的数据（8位数据+don't care）
即写操作有：
start + ID地址（地址位42）+ 寄存器地址 + 数据 + stop读操作：根据SCCB
接口的读操作时序有两个阶段传输组成2
个阶段写传输 + 2个阶段读传输，每一相都是9位，具体如下ID
地址（8位ID地址+1位读写控制+don't care）+ FPGA要向从机写入即将要读的寄存器地址（8位寄存器地址+don't care）ID
地址（8位ID地址+1位读写控制+don't care） +从机向FPGA发送被指定寄存器里面的数据的数据（8位数据+NA）即读操作为：
start1+ ID地址（42）+ 寄存器地址 +stop1+start 2 +ID地址（43）+ 数据 + stop2
（2）数据传输
当写数据到从机被定义为写传输（write transmission），当从机中读数据被定义为读传输 (read transmission)，每一个传输都要有开始和结束来释放总线(start + sotp)完整的数据传输包括两个或三个阶段，每一个阶段包含9
位数据，其中高8位为所要传输的数据，最低位根据器件所处情况有不同的取值：总结如下：
每一个阶段组成：8
位数据+don't care/NA如果是主机发送数据，即进行
写操作，第九位就为don't care如果是从机发送数据，即为
读操作，第九位就为NA.
在进行主器件写操作时，全部阶段的最低位均是Don
’t care bitmodule sccb_sender(
clk,rst_n,sio_c,sio_d,
wr_en,rd_en,write_data,read_data
);
input clk,rst_n;//50MH
output sio_c;
inout sio_d;
input wr_en,rd_en;
input[7:0]write_data;
input[7:0]read_data;
reg[7:0]db_r;
reg[8:0]cnt_8us;//建立SCCB需要的时钟8us 50*8=400
always@(posedge clk or negedge rst_n)
if(!rst_n)cnt_8us<=0;
else
if(cnt_8us==9'd399)cnt_8us<=0;
else cnt_8us<=cnt_8us+1'b1;
reg[8:0]cnt;
reg[2:0]cnt_delay;//把每个计数周期分为4段，在低电平中间改变数据，在高电平中间采集数据
always@(posedge clk or negedge rst_n)
if(!rst_n)cnt_delay<=3'd5;
else
begin
case(cnt)
9'd99 :cnt_delay<=3'd1;//高电平数据中间，用于数据采样
9'd199:cnt_delay<=3'd2;//下降沿
9'd299:cnt_delay<=3'd3;//低电平数据中间，用于数据变化
9'd399:cnt_delay<=3'd0;//上升沿
default:cnt_delay<=3'd5;
endcase
end
`define SIO_C_POS (cnt_delay==3'd0) //SCL上升沿
`define SIO_C_HIG (cnt_delay==3'd1) //SCL高电平中间
`define SIO_C_NEG (cnt_delay==3'd2) //SCL下降沿
`define SIO_C_LOW (cnt_delay==3'd3) //SCL低电平中间
//产生时钟sio_c信号；
reg sio_c_r;
always@(posedge clk or negedge rst_n)
if(!rst_n)sio_c_r<=0;
else if(cnt_delay==3'd0)sio_c_r<=1;
else if(cnt_delay==3'd2)sio_c_r<=0;
assign sio_c=sio_c_r;
parameter subaddres=8'h40;
parameter WRITE_ADD=8'h42;//写寄存器地址
parameter READ_ADD=8'h43;//读寄存器地址
parameter IDLE=4'd0;
parameter START1=4'd1;
parameter ADD1=4'd2;//ID addres
parameter DC=4'd3;//don`t care 位
parameter ADD2=4'd4;//Subaddres
parameter NA=4'd5;//not absolutely位
parameter START2=4'd6;
parameter ADD3=4'd7;//WRITE_DATA
parameter WDATA_ACK=4'd8;//写DATA 应答位
parameter ADD4=4'd9;//READ_DATA
parameter DCB=4'd10;//读DATA 应答位
parameter ADD5=4'd11;
parameter RDATA_ACK=4'd12;
parameter STOP1=4'd13;
parameter STOP2=4'd14;
reg[3:0]cstate;
reg[3:0]num;
reg sio_d_link,sio_d_r;
always@(posedge clk or negedge rst_n)
if(!rst_n)begin
sio_d_link<=0;
sio_d_r<=1;
cstate<=IDLE;
num<=0;
end
else
case(cstate)
IDLE:begin
sio_d_link<=1'b1;
sio_d_r<=1'b1;
if(wr_en||rd_en)begin
db_r<=WRITE_ADD;
cstate<=START1;
end
else cstate<=IDLE;
end
START1:begin
if(`SIO_C_HIG)begin
sio_d_r<=0;
sio_d_link<=1'b1;
cstate<=ADD1;
num<=0;
end
else cstate<=START1;
end
ADD1:begin
if(`SIO_C_LOW)begin
if(num==4'd8)begin
sio_d_link<=1'b0;//高阻态
sio_d_r<=1'b1;
num<=0;
cstate<=DC;
end
else begin
num<=num+1'b1;
cstate<=ADD1;
case(num)
4'd0:sio_d_r<=db_r[7];
4'd1:sio_d_r<=db_r[6];
4'd2:sio_d_r<=db_r[5];
4'd3:sio_d_r<=db_r[4];
4'd4:sio_d_r<=db_r[3];
4'd5:sio_d_r<=db_r[2];
4'd6:sio_d_r<=db_r[1];
4'd7:sio_d_r<=db_r[0];
default:;
endcase
end
end
else if(`SIO_C_POS)db_r<={db_r[6:0],1'b0};//时序图 器件地址左移一位
else cstate<=ADD1;
end
DC:begin
if(`SIO_C_NEG)begin
db_r<=subaddres;//寄存器地址；
cstate<=ADD2;
end
else cstate<=DC;
end
ADD2:begin
if(`SIO_C_LOW)begin
if(num==4'd8)begin
sio_d_link<=1'b0;//高阻态
sio_d_r<=0;
num<=4'd0;
cstate<=NA;
end
else begin
sio_d_link<=1'b1;
num<=num+1'b1;
case(cstate)
4'd0:sio_d_r<=db_r[7];
4'd1:sio_d_r<=db_r[6];
4'd2:sio_d_r<=db_r[5];
4'd3:sio_d_r<=db_r[4];
4'd4:sio_d_r<=db_r[3];
4'd5:sio_d_r<=db_r[2];
4'd6:sio_d_r<=db_r[1];
4'd7:sio_d_r<=db_r[0];
default:;
endcase
cstate<=ADD2;
end
end
else if(`SIO_C_POS)db_r<={db_r[6:0],1'b0};
else cstate<=ADD2;
end
NA:begin
if(`SIO_C_NEG)begin
if(wr_en)begin
cstate<=ADD3;
db_r<=write_data;
end
else if(rd_en)begin
cstate<=START2;
db_r<=READ_ADD;
end
end
else cstate<=NA;
end
ADD3:begin
if(`SIO_C_LOW)begin
if(num==4'd8)begin
num<=0;
cstate<=WDATA_ACK;
sio_d_link<=1'b0;
sio_d_r<=1'b1;
end
else begin
num<=num+1'b1;
cstate<=ADD3;
case(num)
4'd0:sio_d_r<=db_r[7];
4'd1:sio_d_r<=db_r[6];
4'd2:sio_d_r<=db_r[5];
4'd3:sio_d_r<=db_r[4];
4'd4:sio_d_r<=db_r[3];
4'd5:sio_d_r<=db_r[2];
4'd6:sio_d_r<=db_r[1];
4'd7:sio_d_r<=db_r[0];
default:;
endcase
end
end
else if(`SIO_C_POS)db_r<={db_r[6:0],1'b0};
else cstate<=ADD3;
end
WDATA_ACK:begin
if(`SIO_C_NEG)begin
cstate<=STOP1;
sio_d_link<=1'b0;
end
else cstate<=WDATA_ACK;
end
STOP1:begin
if(`SIO_C_HIG)begin
cstate<=STOP2;
sio_d_link<=1'b1;
end
else if(`SIO_C_LOW)begin
sio_d_link<=1'b0;
sio_d_r<=1'b0;
cstate<=STOP1;
end
else cstate<=STOP1;
end
START2:begin
if(`SIO_C_HIG)begin
sio_d_link<=1'b1;
sio_d_r<=1'b0;
cstate<=ADD3;
end
else if(`SIO_C_LOW)begin
sio_d_link<=1'b1;
sio_d_r<=1'b1;
cstate<=START2;
end
else cstate<=START2;
end
ADD4:begin
if(`SIO_C_LOW)begin
if(num==4'd8)begin
sio_d_link<=1'b0;//高阻态
sio_d_r<=1'b1;
num<=0;
cstate<=DCB;
end
else begin
num<=num+1'b1;
cstate<=ADD4;
case(num)
4'd0:sio_d_r<=db_r[7];
4'd1:sio_d_r<=db_r[6];
4'd2:sio_d_r<=db_r[5];
4'd3:sio_d_r<=db_r[4];
4'd4:sio_d_r<=db_r[3];
4'd5:sio_d_r<=db_r[2];
4'd6:sio_d_r<=db_r[1];
4'd7:sio_d_r<=db_r[0];
default:;
endcase
end
end
else if(`SIO_C_POS)db_r<={db_r[6:0],1'b0};//时序图 器件地址左移一位
else cstate<=ADD4;
end
DCB:begin
if(`SIO_C_NEG)begin
db_r<=READ_ADD;//寄存器地址；
cstate<=ADD5;
end
else cstate<=DCB;
end
ADD5:begin
if(`SIO_C_LOW)begin
if(num==4'd8)begin
sio_d_link<=1'b0;//高阻态
sio_d_r<=1'b1;
num<=0;
cstate<=RDATA_ACK;
end
else begin
num<=num+1'b1;
cstate<=ADD5;
case(num)
4'd0:sio_d_r<=db_r[7];
4'd1:sio_d_r<=db_r[6];
4'd2:sio_d_r<=db_r[5];
4'd3:sio_d_r<=db_r[4];
4'd4:sio_d_r<=db_r[3];
4'd5:sio_d_r<=db_r[2];
4'd6:sio_d_r<=db_r[1];
4'd7:sio_d_r<=db_r[0];
default:;
endcase
end
end
else if(`SIO_C_POS)db_r<={db_r[6:0],1'b0};//时序图 器件地址左移一位
else cstate<=ADD5;
end
RDATA_ACK:begin
if(`SIO_C_NEG)begin
sio_d_link<=1'b0;
cstate<=STOP2;
end
else cstate<=RDATA_ACK;
end
STOP2:begin
if(`SIO_C_LOW)begin
sio_d_link<=1'b0;
sio_d_r<=1'b1;
end
else if(`SIO_C_HIG)begin
sio_d_link<=1'b1;
end
else cstate<=IDLE;
end
endcase
assign sio_d=sio_d_link?sio_d_r:1'bz;
endmodule
