RTP通话：视频流（H.264）的传输

2019-07-13 16:54发布

站内文章 / DSP
14743 0 1183
     从摄像头获取的视频数据，经过编码后（当然，也可以不编码，如果你觉得也很ok的话），既可以视频录制，同时如果需要，当然也可以视频远程传输咯，而实时传输协议（Real-time Transport Protocol，RTP）是在Internet上处理多媒体数据流的一种网络协议，利用它能够在一对一（unicast，单播）或者一对多（multicast，多播）的网络环境中实现传流媒体数据的实时传输(不需要下载完毕后才能看视频)。RTP通常使用UDP来进行多媒体数据的传输，但如果需要的话可以使用TCP等其它协议，整个RTP协议由两个密切相关的部分组成：RTP数据协议和RTCP控制协议。      RTP数据协议负责对流媒体数据进行封包并实现媒体流的实时传输，每一个RTP数据报都由头部（Header）和负载（Payload）两个部分组成，其中头部前12个字节的含义是固定的，而负载则可以是音频或者视频数据。       RTCP 控制协议需要与RTP数据协议一起配合使用，当应用程序启动一个RTP会话时将同时占用两个端口，分别供RTP和RTCP使用。RTP本身并不能为按序传输数据包提供可靠的保证，也不提供流量控制和拥塞控制，这些都由RTCP来负责完成。通常RTCP会采用与RTP相同的分发机制，向会话中的所有成员周期性地发送控制信息，应用程序通过接收这些数据，从中获取会话参与者的相关资料，以及网络状况、分组丢失概率等反馈信息，从而能够对服务质量进行控制或者对网络状况进行诊断。     实时流协议（RealTime Streaming Protocol，RTSP），它的意义在于使得实时流媒体数据的受控和点播变得可能。总的说来，RTSP是一个流媒体表示协议，  主要用来控制具有实时特性的数据发送，但它本身并不传输数据，而是必须依赖于下层传输协议所提供的某些服务。RTSP 可以对流媒体提供诸如播放、暂停、快进等操作，它负责定义具体的控制消息、操作方法、状态码等，此外还描述了与RTP间的交互操作。   一、JRTPLIB库的安装 Linux: rtp的运行当然少不了JRTPLIB库的支持，JRTPLIB是一个面向对象的RTP封装库，安装过程如下：     1）下载开发包解压。这里用的是jrtplib-3.7.1，下载地址：http://download.csdn.net/detail/huangminqiang201209/4925142 。     2）  解压后出现两个目录，一个是jrtplib-3.7.1，一个是jthread-1.2.1。JRTPLib是一个开源的RTP库。JThread是一个开源的线程类。     3）进入jthead解压目录，运行./configure配置环境. 配置完毕后运行make，  接着安装make install。     4）jrtplib安装同上。装好以后系统环境如下，静态动态库安装到了/usr/local/lib目录下，包括libjrtplib-3.7.1.so和libjthread-1.2.1.so等。头文件在/usr/local/include目录jrtplib*目录下。     5）Linux默认会在路径为/lib和/usr/lib下的库文件收缩，而上面的库文件在/usr/local/lib下，可以在/lib或者在/usr/lib下创建该库的快捷方式： ln -s /usr/local/lib/libjrtp-3.7.1.so  /usr/lib/libjrtp-3.7.1.so
    6）在jrtplib源代码目录里有例子程序，make文件都是写好的，试验一下编译example1.cpp，使用静态库libjrtp.a链接，编译语句如下：g++ -o example1 example1.cpp -I /usr/local/include/jrtplib3/ -ljrtp。     7）最后执行命令：ldconfig，更新库的信息，这样执行文件./example1,就可以了 Windows:      1）解压 jrtplib-3.7.1和 jthread-1.2.1     2）用 VC打开工程文件jthread.dsw     3）编译 jrtplib.lib和jthread.lib需要注意VC6要求安装Vs6sp6，在编译jrtplib.lib和jthread.lib前，在  project——settings——C/C++——Codegeneration:use run-time library中，对于 debug，选择:DebugMultithreaded DLL，对于release，则选择:Multithreaded DLL。     4）首先编译 jthread 库,然后将 jthread-1.2.1src内的"jmutex.h"和"jthread.h"两个头文件放入jrtplib-3.7.1src目录下,然后将 jrtplib-3.7.1src 文件夹下所有头文件中的和语句修改为"jmutex.h"和"jthread.h",需要修改的文件为 rtpudpv4transmitter.h、rtpsession.h和 rtppollthread.h。编译时注意编译方式和 jthread.lib一致。     5）编译生成的 jthread.lib 和 jrtplib.lib 拷贝到系统目录:C:Program  FilesMicrosoft  Visual StudioVC98Lib 下，将 jrtplib-3.7.1src下所有的.h 头文件复制到 C:Program  FilesMicrosoftVisual StudioVC98Include，以便以后使用。     6）现在我们就可以编译 jrtplib-3.7.1examples 下的实例程序了。建立 VC 工程，打开example1.c，在 Project  Settings 的 link 页添加 jthread.lib  jrtplib.lib ws2_32.lib，在project——settings——C/C++——Code  generation:use  run-time library 中，对于 debug，选择:DebugMultithreaded DLL，对于 release，则选择:Multithreaded DLL。     7）编译源程序，运行就OK 啦
二、H.264 RTP PAYLOAD     在传输前，先要了解H.264 RTP PAYLOAD 格式（负载格式）：
2.分片封包模式（核心代码即为该模式，以及单个NAL单元包）：    而当 NALU 的长度超过 MTU （1024）时, 就必须对 NALU 单元进行分片封包. 也称为 Fragmentation Units (FUs).
详情见本文作者原文：http://www.cppblog.com/czanyou/archive/2009/12/25/67940.html
三、数据（无摄像头，即黑屏数据） 1）H.246部分数据：

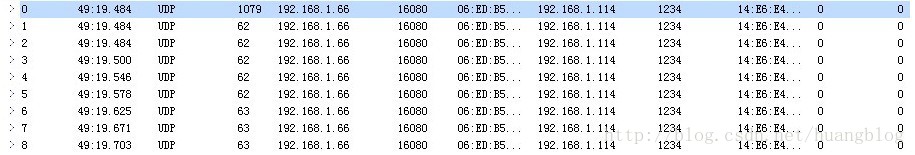

    这是一个序列参数集 NAL 单元. [00 00 00 01] 是四个字节的开始码, 67 是 NALU 头, 42 开始的数据是NALU内容. 2）rtp，即sendpacket（）发送的部分数据：         FU indicator：0x7c  (NALU&0x60)|28  ==(0110 0111 & 0110 0000) | 28 == 01100000 | 0001 1100 == 0111 1100 ==0x7c       FU header：0x87   (NALU&0x1f)|0x80 == (0110 0111 &0001 1111) | 0x80 == 0000 0111 | 1000 0000 == 1000 0111 == 0x87       这2个字节取代了开始码[00 00 00 01] 。其他的都一样。      NALU：0x67:  0 11 00111(7)      FU indicator：0x7C：0 11 11100(28) 3）网络抓包数据
四、RTP视频传输代码 #define PLOAD_TYPE 98
#define DefaultTimestampIncrement 90000/25
static RTPSession sess; //创建rtp会话
static int  RtpSetup( uint16_t portbase)
{
    int status;
    *******************************
    *******************************
    status = sess.Create(sessparams,&transparams);
    checkerror(status);
    return status;
}   //错误判断
void checkerror(int err)
{
      if (err < 0)
      {
         char* errstr = RTPGetErrorString(err);
         printf("Error:%s\n", errstr);
         exit(-1);
      }
}   //增加rtp传输目标ip地址，参数为目标ip和端口
int AddDestination(uint32_t ipaddr, uint16_t destport)
{
    int status;

    RTPIPv4Address addr(ipaddr,destport);
    status = sess.AddDestination(addr);
    checkerror(status);
    return status;
}
//rtp视频传输，val为一帧数据流（264的原始数据），包含0x00 0x00 0x00 0x01信息，length为数据的长度 int H264SendPacket(unsigned char *val, uint32_t length)
{
    int status=0;
    uint32_t  TimestampIncrement;
    uint32_t send_length,valid_len=length-4;
    char NALU=val[4],*sendStartAddr=NULL;
    #define  MAX_STREAM_SLICE 1024    //获取默认设置
   TimestampIncrement=sess.GetDefaultTimestampIncrement();
   //如果数据小于1024字节，直接发送：单一NAL单元模式
    if(valid_len <= MAX_STREAM_SLICE)
    {
        status = sess.SendPacket((void *)&val[4],valid_len,PLOAD_TYPE,true,DefaultTimestampIncrement);
        checkerror(status);
    }
    else
    {
             //切分为很多个包发送，每个包前要对头进行处理，如第一个包              sendStartAddr=(char *)(val+4);//发送数据的起始地址
             sendStartAddr[pos-1]=(NALU&0x60)|28;//FU indicator
             sendStartAddr[pos]=(NALU&0x1f)|0x80;//FU header
             send_length=MAX_STREAM_SLICE+1;//要发送数据的长度，1025字节                   ………………………………                   //第二个至倒数第二个包                   ………………………………                   //最后一个包     }     checkerror(status);
end:
    return status;
}  对了，记得要连接rtp库哦！！！！
五、SDP参数     因为程序是在Hi35XX开发板上运行，所以我的工作是把编码后的视频发送出去就ok了偷笑。 在windows下，写了一个脚本xxx.dsp，内容如下：
     m=video 1234 RTP/AVP 98
     a=rtpmap:98 H264/90000;
     a=decode_buf=300;      a=framerate:15
     c=IN IP4 192.168.2.105   //板子的ip 注：     1）"m=" 行中的媒体名必须是 "video"，端口为1234.
    2）"a=rtpmap" 行中的编码名称必须是 "H264".时钟频率必须是 90000.
    然后把脚本拖到VLCPortable.exe软件中（VLC是一个标准），就能显示摄像头获取的视频，就说明rtp传输没问题，我的工作就完成了再见。
