1.1.1           LVDS接口分类

1.1.1.1              单路6bit LVDS

这种接口电路中，采用单路方式传输，每个基 {MOD}信号采用6位数据，共18位RGB数据，因此，也称18位或18bit LVDS接口。此，也称18位或18bit  LVDS接口。

1.1.1.2             双路6bit LVDS

这种接口电路中，采用双路方式传输，每个基 {MOD}信号采用6位数据，其中奇路数据为18位，偶路数据为18位，共36位RGB数据，因此，也称36位或36bit  LVDS接口。

1.1.1.3             单路8bit LVDS

这种接口电路中，采用单路方式传输，每个基 {MOD}信号采用8位数据，共24位RGB数据，因此，也称24位或24bit LVDS接口。

1.1.1.4             双路8bit LVDS

这种接口电路中，采用双路方式传输，每个基 {MOD}信号采用8位数据，其中奇路数据为24位，偶路数据为24位，共48位RGB数据，因此，也称48位或48bit LVDS接口

1.1.2           LVDS发送芯片介绍

典型之LVDS发送芯片分为四通道、五通道和十通道几种，下面简要进行介绍。

1.1.2.1              四通道LVDS发送芯片

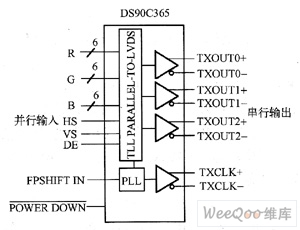

图2 所示为四通道LVDS发送芯片内部框图。包含了三个数据信号(其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS)通道和一个时钟信号发送通道。
4通道LVDS发送芯片主要用于驱动6bit液晶面板。使用四通道LVDS发送芯片可以构成单路6bit LVDS接自电路和奇/偶双路6bit LVDS接口电路。

1.1.2.2             五通道LVDS发送芯片

　　 图3 所示为五通道LVDS发送芯片(DS90C385)内部框图。包含了四个数据信号（其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和一个时钟信号发送通道。
五通道LVDS发送芯片主要用于驱动8bit液晶面板。使用五通道LVDS发送芯片主要用来构成单路8bit LVDS接口电路和奇/偶双路8bitLVDS接口电路。

1.1.2.3             十通道LVDS发送芯片

　　 图4所示为十通道LVDS发送芯片（DS90C387）内部框图。包含了八个数据信号（其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和两个时钟信号发送通道。
十通道LVDS发送芯片主要用于驱动8bit液晶面板。使用十通道LVDS发送芯片主要用来构成奇/偶双路8bit LVDS位接口电路。 在十通道LVDS发送芯片中，设置了两个时钟脉冲输出通道，这样做之目之是可以更加灵活之适应不同类型之LVDS接收芯片。当LVDS接收电路同样使用一片十通道LVDS接收芯片时，只需使用一个通道之时钟信号即可；当LVDS接收电路使用两片五通道LVDS接收芯片时，十通道LVDS发送芯片需要为每个LVDS接收芯片提供单独之时钟信号。

1.1.3           LVDS发送芯片之输入与输出信号

1.1.3.1             LVDS发送芯片之输入信号

LVDS发送芯片之输入信号来自主控芯片，输入信号包含RGB数据信号、时钟信号和控制信号三大类。为了说明之方便，将RGB信号以及数据选通DE和行场同步信号都算作数据信号。 输入数据信号 在供6bit液晶面板使用之四通道LVDS发送芯片中，共有十八个RGB信号输入引脚；一个显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS输入引脚。也就是说，在四通道LYDS发送芯片中，共有二十一个数据信号输入引脚。 在供8bit液晶面板使用之五通道LVDS发送芯片中，共有二十四个RGB信号输入引脚；一个显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS输入引脚；也就是说，在五通道LVDS发送芯片中，共有二十八个数据信号输入引脚。 应该注意的是，液晶面板的输入信号中都必须要有DE信号，但有的液晶面板只使用单一的DE信号而不使用行场同步信号。因此，应用于不同的液晶面板时，有的LVDS发送芯片可能只需输入DE信号，而有的需要同时输入DE和行场同步信号。 输入时钟信号：即像素时钟信号，也称为数据移位时钟（在LVDS发送芯片中，将输入之并行RGB数据转换成串行数据时要使用移位寄存器）。像素时钟信号是传输数据和对数据信号进行读取之基准。 待机控制信号（POWER DOWN）：当此信号有效时（一般为低电平时），将关闭LVDS发送芯片中时钟PLL锁相环电路之供电，停止IC之输出。 数据取样点选择信号：用来选择使用时钟脉冲之上升沿还是下降沿读取所输入之RGB数据。有之LVDS发送芯片可能并不设置待机控制信号和数据取样点选择信号，但也有之除了上述两个控制信号还设置有其他一些控制信号。

1.1.3.2             LVDS发送芯片之输出信号

LVDS发送芯片将以并行方式输入的TTL电平RGB数据信号转换成串行之LVDS信号后，直接送往液晶面板侧之LVDS接收芯片。 　　LVDS发送芯片的输出是低摆幅差分对信号，一般包含一个通道的时钟信号和几个通道的串行数据信号。由于LVDS发送芯片是以差分信号的形式进行输出，因此，输出信号为两条线，一条线输出正信号，另一条线输出负信号。 时钟信号输出：LVDS发送芯片输出之时钟信号频率与输入时钟信号（像素时钟信号）频率相同。时钟信号的输出常表示为：TXCLK＋和TXCLK－，时钟信号占用LVDS发送芯片的一个通道。 LVDS串行数据信号输出：对于四通道LVDS发送芯片，串行数据占用三个通道，其数据输出信号常表示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－。 　　对于五通道LYDS发送芯片，串行数据占用四个通道，其数据输出信号常表示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUTI－，TXOUT2＋、TXOUT2－，TXOUT3＋、TXOUT3－。 　　对于十通道LVDS发送芯片，串行数据占用八个通道，其数据输出信号常表示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－，TXOUT3＋、TXOUT3－，TXOUT4＋、TXOUT4－，TXOUT5＋、TXOUT5－，TXOUT6＋、TXOUT6－，TXOUT7＋、TXOLT7－。 注意： 如果只看电路图，是不能从LVDS发送芯片的输出信号TXOUT－、TXOUT0＋中看出其内部到底包含哪些信号数据，以及这些数据是怎样排列的（或者说这些数据的格式是怎样额）。事实上，不同厂家生产的LVDS发送芯片，其输出数据排列方式可能是不同的。因此，液晶显示器驱动板上的LVDS发送芯片的输出数据格式必须与液晶面板LVDS接收芯片要求的数据格式相同，否则，驱动板与液晶面板不匹配。这也是更换液晶面板时必须考虑的一个问题。 如果表示明白，你就数带 “+-”的这种信号线一共有几对， 有10对的减掉2对（时钟信号）就是双8。 有8对的减掉2对 （时钟信号）就是双6。 有5对的减掉1对 （时钟信号）对是单8。 有4对的减掉1对 （时钟信号）是单6。   如果既无资料，也看不清标识，最简单的办法就是看看里面的电路，一般每对数据线之间都有一个100欧姆的电阻，数电阻的个数，看到4个的话就是单口6位颜 {MOD}的屏，看到8个的话就是双口六位，5个的话一般是单口8位，有10个一般就是双口8位。

1.1.4           LVDS数据输出格式

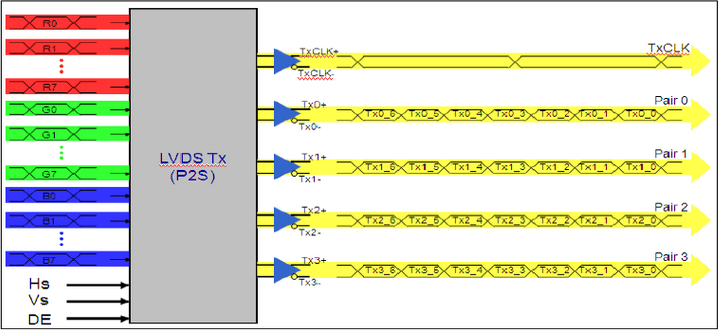

LVDS发送芯片在一个时钟脉冲周期内，每个数据通道都输出7bit的串行数据信号，而不是常见的8bit数据，如图5所示 在LCD液晶屏中，需要输出到显示屏的信号是并行的图像信号和控制信号，而LVDS信号是串行传输的，所以在发送端需要将并行数据转换为串行数据。以8bit RGB显示屏接口为例，每个显示周期需要传输8bit的R信号，8bit的G 信号，8bit 的B信号，及VS，HS，DE信号，总共为27 BIT。而每对LVDS信号线在一个TX周期里只能传输7BIT数据，所以需要4 对数据线，外加一对时钟线。LVDS并串转换如下图所示：
上图中的每一组对线称为一个Pair，4组数据线加一对时钟线称为一个Channel，LVDS发送器总是将一个像素数据映射到（remapping）一个Channel的一个发送周期（TX CLK）中。 如果是6BIT 显示屏，则并行数据有21位（18位RGB加3位控制信号），因此LVDS 接口每个Channel只需要 3对数据线和一对时钟线。 如果是10BIT 显示屏，则并行数据有33位（30位RGB 加3位控制信号），因此LVDS 接口每个Channel需要 5对数据线和一对时钟线。 通常，LVDS接口的时钟为20MHz 到85MHz，因此对于输出像素时钟低于85MHz的信号，只需一个Channel就可以；而对于输出像素时钟高于85MHZ的信号，比如1080P/60HZ的输出，像素显示时钟为148.5MHz，就不能直接用一个Channel传输，而是将输出的像素按顺序分为奇像素和偶像素，将所有的奇像素用一组LVDS 传输，所有的偶像素用另外一组LVDS 传输。也就是说，需要两个Channel来传输1080P/60HZ 的信号。对于像素显示时钟更高的信号，比如1080P/120HZ显示，则需要4个Channel来传输。两Channel、4Channel的像素分配分别如图4、图5所示：

1.1.5           LVDS 数据映射标准

LVDS 数据映射（MappingMapping）标准 LVDS接口电路中，将像素的并行数据转换为串行数据的格式主要有两种标准：VESA和JEIDA VSEA标准如下图所示：
JEIDA标准是由日本电子行业开发协会(JAPANELECTRONIC INDUSTRY DEVELOPMENT ASSOCIATION)制定的标准，其格式如下
对于JEIDA格式，需要注意的是，如果像素为6bit RGB，则每个通道只需要最上面的3对数据线，其中的R9…R4, G9…G4, B9…B4 对应实际的R5…R0, G5…G0, B5…B0；同样，如果像素是 8 bit RGB,则每个通道只需要靠上面的4对数据线，其中的R9…R2, G9…G2, B9…B2 对应实际的R7…R0, G7…G0, B7…B0。 另外，COLOR MAPPING 也可以采用自定义格式，只要LVDS 发送端和接受端采用相同的映射顺序，就可以显示正确的 {MOD}彩

1.1.6           LVDS 数据传输模式

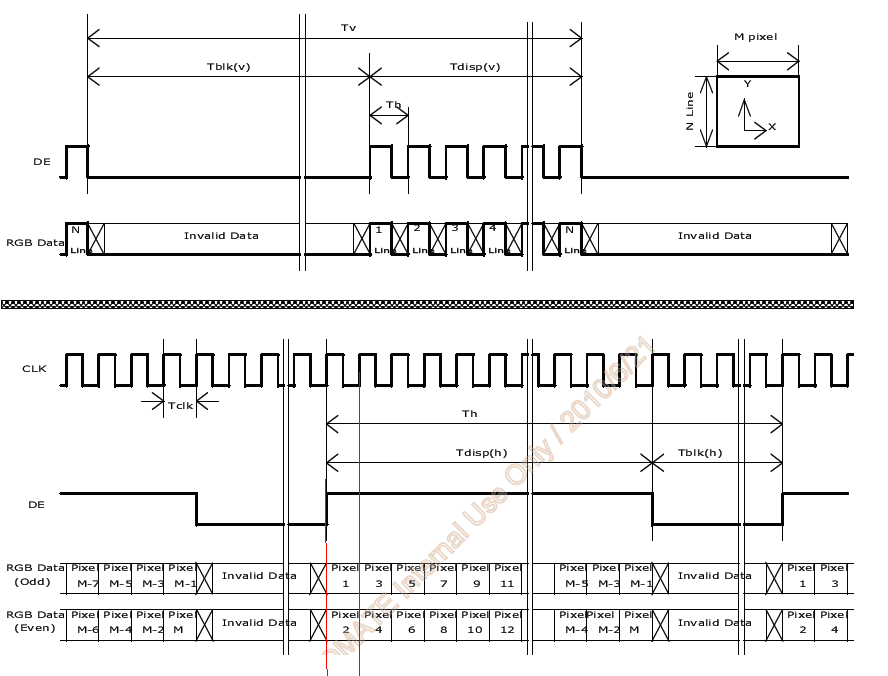

LVDS信号传输分为DE MODE和SYNC MODE，DE mode需连接DE信号（data enable有效数据选通），SYNC mode还需连接HS（HSYNC行同步）、VS（VSYNC场同步）。 SYNC mode在现在的panel中已很少使用。下面是DE mode的数据形式。

1.1.7           LVDS 数据格式详解

LVDS发送芯片输出信号的格式：即LVDS发送芯片输入的RGB数据，以及行同步信号HS、场同步信号VS、有效显示数据使能信号DE在各个输出通道中数据位的排列顺序。 由于几个大的LYDS芯片生产厂家制定了不同的标准，因此，存在着几种不同的LVDS发送芯片数据输出格式；

1.1.7.1              单路 6BIT LVDS输出

单路6bit LVDS发送芯片数据输出格式：单路6bit LVDS发送电路使用四通道LVDS发送芯片，输出信号格式如图6所示。
图中NA的意思是未使用。此例为控制信号仅使用DE的模式，未使用行同步信号HS和场同步信号VS。关于DE、IIS、VS信号的使用问题。当控制信号为DE＋行场同步信号模式时，图中的两个NA更换为场同步信号VS和行同步信号HS。

1.1.7.2              双路6BIT LVDS输出

双路6bit LVDS发送芯片数据输出格式：双路6bit LVDS发送电路使用两片四通道LVDS发送芯片，输出信号格式如图7所示。
从图中可以看出，双路6bit LVDS发送芯片数据输出格式与单路6bit LVDS发送芯片数据输出格式是相同的，只不过一路传送奇数像素RGB数据，另工路传送偶数像素RGB数据。OR0、OR1、…中的“O”代表奇数像素，ER0、ER1、…中的“E”代表偶数像素。

1.1.7.3             单路 6BIT LVDS输出

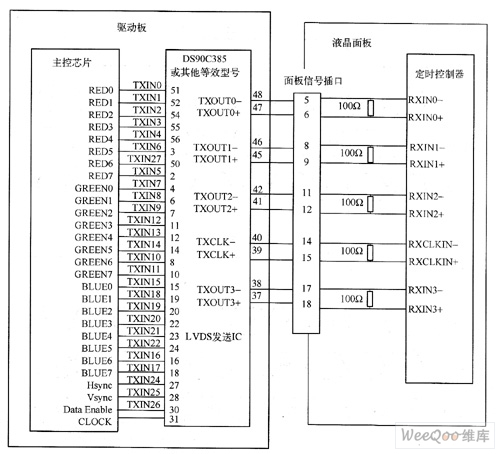

单路8bit LVDS发送芯片数据输出格式：单路8bit LVDS发送电路使用五通道LVDS发送芯片，输出信号格式有多种，下面只介绍其中的两种。
  下图所示为单路8bitLVDS发送芯片的另一种数据输出格式。
所示格式中的控制信号仅使用DE模式，当控制信号为DE＋行场同步信号模式时，第二数据通道TXOUT2中的两个NA应更换为场同步信号VS和行同步信号HS（通过对驱动板编程可改写）。 从以上两种输出格式中可以看出，数据信号的排列顺序差别很大，不过，要想让其排列一致，完全可以通过对驱动板编程来完成。

1.1.7.4             双路8BIT LVDS输出

双路8bit LVDS发送芯片数据输出格式：双路8bit LVDS发送电路使用两片五通道LVDS发送芯片或一片十通道LVDS发送芯片，双路8bit LVDS发送芯片数据输出格式也有多种形式，所示是其中的一种。
