树莓派3B型第零课——树莓派介绍

2019-07-13 17:00发布

1、树莓派是什么?
        Raspberry Pi(中文名为“树莓派”,简写为RPi,或者RasPi/RPi)是为学生计算机编程教育而设计,只有信用卡 大小的卡片式电脑,其系统基于Linux。
        树莓派由注册于英国的慈善组织“Raspberry Pi 基金会”开发,Eben·Upton/埃·厄普顿为项目带头人。2012年3月,英国剑桥大学埃本·阿普顿(Eben Epton)正式发售世界上最小的台式机,又称卡片式电脑,外形只有信用卡大小,却具有电脑的所有基本功能,这就是Raspberry Pi电脑板,中文译名"树莓派"!这一基金会以提升学校计算机科学及相关学科的教育,让计算机变得有趣为宗旨。基金会期望这 一款电脑无论是在发展中国家还是在发达国家,会有更多的其它应用不断被开发出来,并应用到更多领域。
一句话:树莓派是一个卡片大小的开发板,上面可以运行Linux系统,我们可以用它开发我想要的设备。

2、树莓派的种类
A型:1个USB、无有线网络接口、功率2.5W,500mA、256MB RAM(基本已经见不到了)
B型:2个USB、支持有线网络、功率3.5W,700mA、512MB RAM、26个GPIO(市售还有很多)。B+型:4个USB口、支持有线网络,功耗1W,512M RAM 40个GPIO(2014新出的,推荐使用)购买请在淘宝上搜一下,非常多:200到--300元之间(裸板,不含SD卡、电源)


3、树莓派参数:B型:
处理器BroadcomBCM2835(CPU,GPU,DSP和SDRAM,USB)CPUARM1176JZF-S核心(ARM11系列)700MHzGPUBroadcom VideoCrore IV,OpenGL ES 2.0,1080p 30 h.264/MPEG-4 AVC高清解码器内存512MByteUSB 2.02(支持USB hub扩展)影像输出Composite RCA(PAL & NTSC),HDMI(rev 1.3 & 1.4),raw LCD Panels via DSI 14 HDMI resolution from 640x350 to 1920x1200 plus various PAL andNTSC standards音源输出3.5mm插孔,HDMI板载存储SD/MMC/SDIO卡插槽网络接口10/100以太网接口外设8xGPIO、UART、I2C、带两个选择的SPI总线,+3.3V,+5V,ground(负极)额定功率700mA(3.5W)电源输入5V / 通过MicroUSB或GPIO头总体尺寸85.60 x 53.98 mm(3.370 x 2.125 in)操作系统Debian GNU/linux,Fedora,Arch Linux ARM,RISC OS, XBMC
B+改进• 更多的GPIO:B+将通用输入输出引脚增加到了40个,而Model B则只有26个;
• 更多的USB:B+提供了4个USB端口,对热插拔有着更好的兼容性(Model B只有2个);
• 支持microSD:旧款的SD卡插槽,已经被换成了更漂亮的推入式microSD卡槽;
• 更低的功耗:将线性式稳压器换成了开关式,功耗降低了0.5W到1W;
• 更好的音频:音频电路部分采用了专用的低噪供电;
• 简洁的外形:USB接口被推到了主板的一边,复合视频移到了3.5mm音频口的位置,此外还增加了4个独立的安装孔。

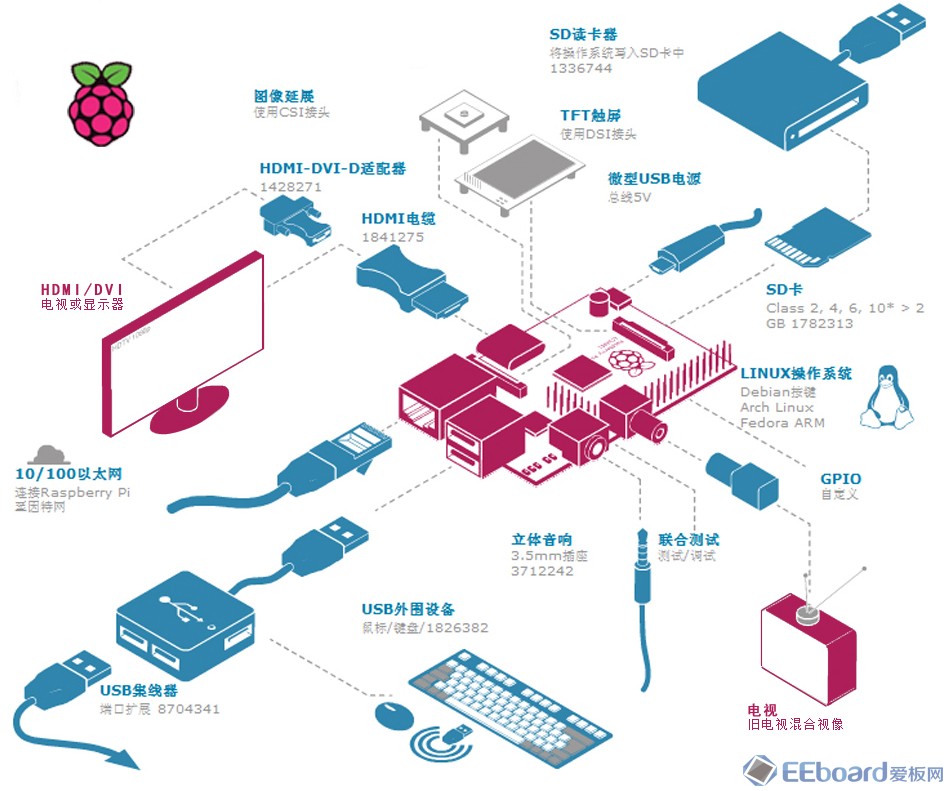

4、树莓派分布图B型,B+类似,请自行对比参考
