DSP
CCSv6.0以上版本实现软件仿真
2019-07-13 17:06
发布
生成海报
站内文章
/
DSP
12980
0
1724
1.前言:
我现在使用的CCS版本是TI截至到今天最新的版本CCSv6.1。用过CCSv6.0的同志们应该知道CCSv6.0以上版本是取消了软件仿真,因此哪怕是跑一个简单的”Hello World!”程序,也必须借助于开发板,而CCSv3.3~CCSv5.5(低版本的没有用过)都是支持软件仿真的。软件仿真的好处有点类似VS、VC++6.0、DevelopC等C集成开发环境,可以进行算法开发,还可以对嵌入式程序进行简单的仿真。软件仿真测试是无法代替目标板测试,但有助于辅助开发。鉴于此,我研究CCSv6.0以上版本如何进行软件仿真,通过多方面资料的查阅,终于实现了,激动之余,故以共享。
如果在操作过程中,有什么问题,欢迎联系交流lygofly@163.com
2.准备材料
1.安装CCSv6.0以上版本(注意安装时不要有中文路径)
2.从CCSv5.5版本(其他版本没有测试,自测)复制以下文件:
(1)C: iccsv5ccs_basesimulation ———->整个目录
(2)C: iccsv5ccs_basecommon argetdbconnections isim_connection.xml—————>这个文件是在target配置文件中的connection选项下添加Simulator选项
(3)C: iccsv5ccs_basecommon argetdbconfigurations isim_f283x.xml ———->在CCSv6中新建configurations文件夹,配置f283x系列仿真
(4)C: iccsv5ccs_basecommon argetdbdrivers isim_isa_f283xx_unsup.xml
注:C: i是我CCS的安装位置,请根据自己实际路径复制粘贴。我用的dsp是f28335(利用上面文件f28xx系列都可以软件仿真,我想原因得益于硬件模块化设计),复制文件是f283xx系列文件,如果你是使用其他dsp处理器请复制其他相应的文件。
3.下载链接
CCS6.1下载地址:
http://processors.wiki.ti.com/index.php/Category:Code_Composer_Studio_v6
ccs5仿真相关文件链接:
http://pan.baidu.com/s/1c0VPRS
密码:qjb5

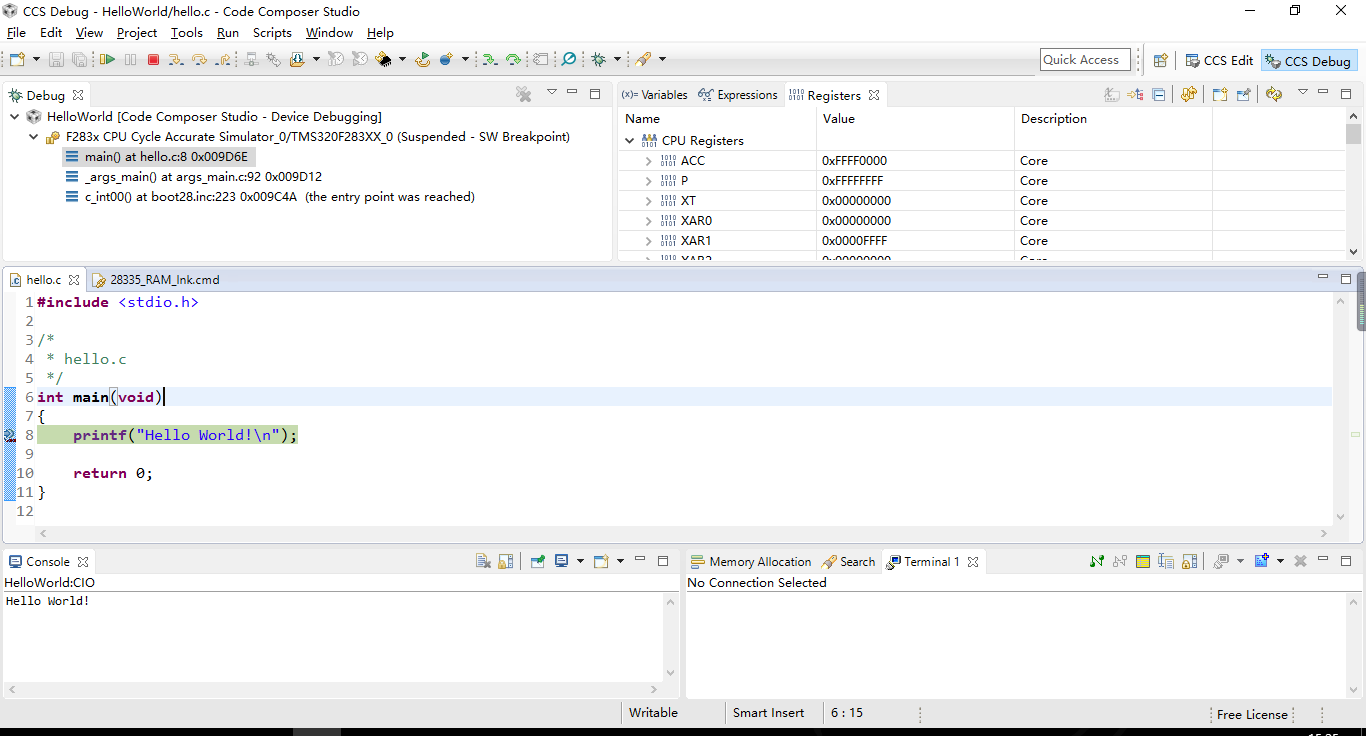

4.测试界面
5.结论
从测试界面可以看出,软件仿真正确的跑起来了,printf()将结果显示到了控制台上。
6.参考文献
1.TI维基百科
http://processors.wiki.ti.com/index.php/List_of_Simulator#List_of_Simulators_in_CCSv6
2.CCS论坛
http://e2e.ti.com/support/development_tools/code_composer_studio/f/81/p/339132/1184027
