除法器FPGA实现

2019-07-13 17:08发布

站内文章 / DSP
10506 0 1158
`timescale 1ns / 1ps ////////////////////////////////////////////////////////////////////////////////// // Company: // Engineer: // // Create Date: 2017/08/18 15:20:41 // Design Name: // Module Name: devided // Project Name: // Target Devices: // Tool Versions: // Description: // // Dependencies: // // Revision: // Revision 0.01 - File Created // Additional Comments: // ////////////////////////////////////////////////////////////////////////////////// module devided( clk, rst_n, a, b, result, remainder ); input clk; input rst_n; input [15:0] a; // 被除数 input [7:0] b; //除数 output reg [15:0] result; // 商 output [7:0] remainder;//余数 reg [22:0] mid_a ; reg [2:0] state; reg [6:0] diff; reg [4:0] cnt; always@(posedge clk or negedge rst_n) begin if(!rst_n)begin mid_a <= {7'd0,a}; state <= 3'd0; result <= 16'd0; diff <= 7'd0; cnt <= 5'd0; end else if( cnt == 5'd16) begin mid_a <= mid_a; state <= state ; result <= result ; diff <= diff ; cnt <= cnt; end else case(state) 3'd0:begin if(mid_a[22:15] < b)begin state <= 3'd2; end else begin state <= 3'd1; end end 3'd1:begin result <= { result[14:0], 1'd1}; diff <= mid_a[22:15] - b; state <= 3'd3; end 3'd2:begin result <= { result[14:0], 1'd0}; state <= 3'd4; end 3'd3:begin mid_a <= { diff,mid_a[14:0],1'd0}; cnt <= cnt + 5'd1; state <= 3'd0; end 3'd4:begin if(mid_a[22]) begin result <= { result[14:0], 1'd1}; diff <= mid_a[22:14] - b; cnt <= cnt +5'd1; state <= 3'd3; end else begin diff <= mid_a[21:15]; state <= 3'd3; end end // 3'd4:begin // if( ! mid_a) // result << 1; // else // result <= result; // end default: state <= 3'd0; endcase end assign remainder = diff; endmodule 工程所用算法：计算时先将计算的被除数向前扩展7位，随后由高位向低位逐8位递减，滚动记录差值。                          首先被减数16位在前边拼接7位0，拼接后不会改变被除数的大小，而且方便向下操作。拼接后将此23位数称为mid。之后取mid的高8位与除数作比较，若大于除数，则减去除数，结果低位拼接一。若小于除数，则验证最高位是不是0，若是则左移一位，结果拼接0.若不是则用高九位减去除数，结果拼接两个0.然后将差和后15位以及末尾一个0拼接，实现结果循环向前。在计算的同时用计数器计数来确定运行到的位数。在进行以上操作，最终得到结果。 实际算法和平常做除法竖式原理相同，只是为了速度将一些操作合并在同一时刻进行，加快了运算速度。

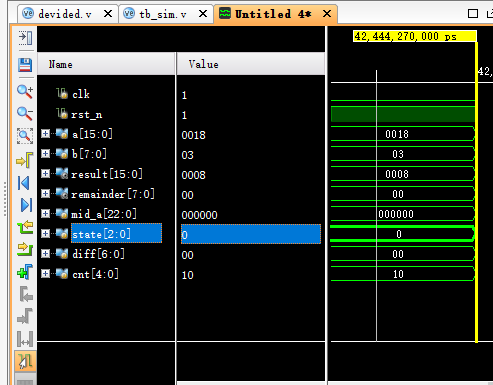

 资源利用表 仿真图state为状态机的转移状态，被除数a为24，b为3，当状态机运行结束时得到答案8.即result。余数remainder为0.运算正确。
