傅里叶变换或者FFT的理论参考：
[1] http://www.dspguide.com/ch12/2.htm
The Scientist and Engineer's Guide to Digital Signal Processing, By Steven W. Smith, Ph.D.
[2] http://blog.csdn.net/v_JULY_v/article/details/6196862，可当作[1]的中文参考
[3] 任意一本数字信号处理教材，上面都有详细的推导DCT求解转换为FFT求解的过程
[4] TI文档：基于TMS320C64x+DSP的FFT实现。 使用baidu/google可以搜索到。
—— 称旋转因子
（2）FFT用途——目标只有一个，加速DFT的计算效率。 DFT计算X(k)需要N^2次复数乘法和N(N-1)次复数加法；FFT将N^2的计算量降为
。
“FFT其实是很难的东西，即使常年在这个领域下打拼的科学家也未必能很好的写出FFT的算法。”——摘自参考上面提供的参考文献[1] 因此，我们不必太过纠结于细节，当明白FFT理论后，将已有的算法挪过来用就OK了，不必为闭着教材写不出FFT而郁闷不堪。
FFT的BASIC程序伪代码如下：
IFFT的BASIC程序伪代码如下（IFFT通过调用FFT计算）：
FFT算法的流程图如下图，总结为3过程3循环： （1）3过程：单点时域分解（倒位序过程） + 单点时域计算单点频谱 + 频域合成 （2）3循环：外循环——分解次数，中循环——sub-DFT运算，内循环——2点蝶形算法
分解过程或者说倒位序的获得参考下图理解：
1. 有关FFT理论的一点小小解释
关于FFT这里只想提到两点： （1）DFT变换对的表达式（必须记住） —— 称旋转因子
（2）FFT用途——目标只有一个，加速DFT的计算效率。 DFT计算X(k)需要N^2次复数乘法和N(N-1)次复数加法；FFT将N^2的计算量降为
。
“FFT其实是很难的东西，即使常年在这个领域下打拼的科学家也未必能很好的写出FFT的算法。”——摘自参考上面提供的参考文献[1] 因此，我们不必太过纠结于细节，当明白FFT理论后，将已有的算法挪过来用就OK了，不必为闭着教材写不出FFT而郁闷不堪。
FFT的BASIC程序伪代码如下：
IFFT的BASIC程序伪代码如下（IFFT通过调用FFT计算）：
FFT算法的流程图如下图，总结为3过程3循环： （1）3过程：单点时域分解（倒位序过程） + 单点时域计算单点频谱 + 频域合成 （2）3循环：外循环——分解次数，中循环——sub-DFT运算，内循环——2点蝶形算法
分解过程或者说倒位序的获得参考下图理解：
2. FFT的DSP实现
下面为本人使用C语言实现的FFT及IFFT算法实例，能计算任意以2为对数底的采样点数的FFT，算法参考上面给的流程图。/*
* zx_fft.h
*
* Created on: 2013-8-5
* Author: monkeyzx
*/
#ifndef ZX_FFT_H_
#define ZX_FFT_H_
typedef float FFT_TYPE;
#ifndef PI
#define PI (3.14159265f)
#endif
typedef struct complex_st {
FFT_TYPE real;
FFT_TYPE img;
} complex;
int fft(complex *x, int N);
int ifft(complex *x, int N);
void zx_fft(void);
#endif /* ZX_FFT_H_ */
/*
* zx_fft.c
*
* Implementation of Fast Fourier Transform(FFT)
* and reversal Fast Fourier Transform(IFFT)
*
* Created on: 2013-8-5
* Author: monkeyzx
*/
#include "zx_fft.h"
#include
#include
/*
* Bit Reverse
* === Input ===
* x : complex numbers
* n : nodes of FFT. @N should be power of 2, that is 2^(*)
* l : count by bit of binary format, @l=CEIL{log2(n)}
* === Output ===
* r : results after reversed.
* Note: I use a local variable @temp that result @r can be set
* to @x and won't overlap.
*/
static void BitReverse(complex *x, complex *r, int n, int l)
{
int i = 0;
int j = 0;
short stk = 0;
static complex *temp = 0;
temp = (complex *)malloc(sizeof(complex) * n);
if (!temp) {
return;
}
for(i=0; i>(j++)) & 0x01;
if(j
程序在TMS320C6713上实验，主函数中调用zx_fft()函数即可。
FFT的采样点数为128，输入信号的实数域为正弦信号，虚数域为0，数据精度定义FFT_TYPE为float类型，MakeInput和MakeOutput函数分别用于产生输入数据INPUT和输出数据OUTPUT的函数，便于使用CCS 的Graph功能绘制波形图。这里调试时使用CCS v5中的Tools -> Graph功能得到下面的波形图（怎么用自己琢磨，不会的使用CCS 的Help）。
输入波形
输入信号的频域幅值表示
FFT运算结果
对FFT运算结果逆变换(IFFT)
如何检验运算结果是否正确呢？有几种方法：

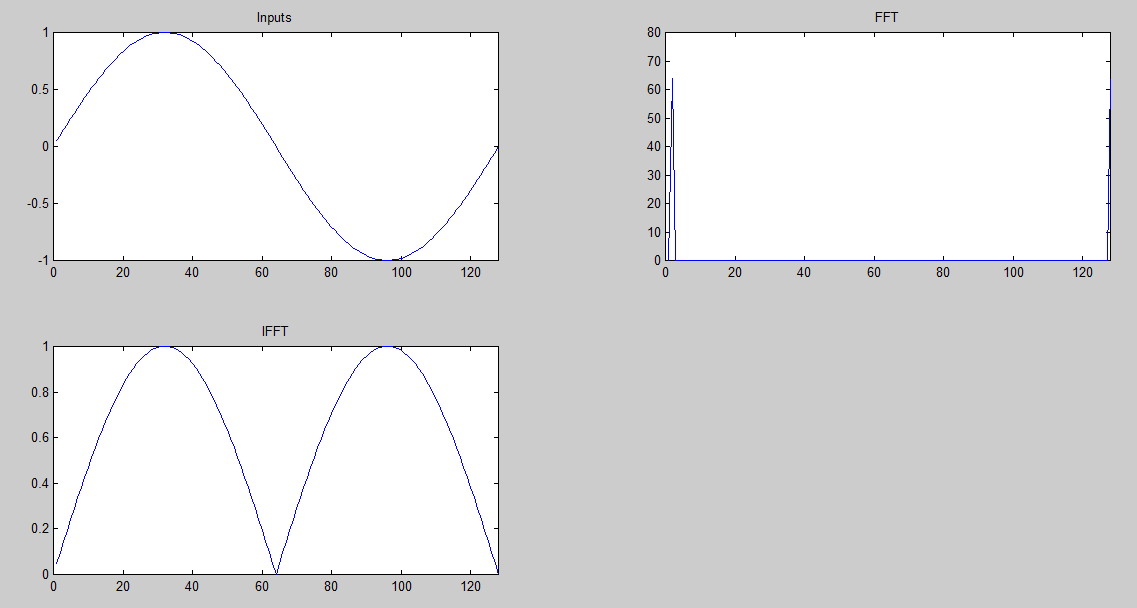

（1）使用matlab验证，下面为相同情况的matlab图形验证代码
SAMPLE_NODES = 128;
i = 1:SAMPLE_NODES;
x = sin(pi*2*i / SAMPLE_NODES);
subplot(2,2,1); plot(x);title('Inputs');
axis([0 128 -1 1]);
y = fft(x, SAMPLE_NODES);
subplot(2,2,2); plot(abs(y));title('FFT');
axis([0 128 0 80]);
z = ifft(y, SAMPLE_NODES);
subplot(2,2,3); plot(abs(z));title('IFFT');
axis([0 128 0 1]);
（2）使用IFFT验证：输入信号的FFT获得的信号再IFFT，则的到的信号与原信号相同
可能大家发现输入信号上面的最后IFFT的信号似乎不同，这是因为FFT和IFFT存在精度截断误差（也叫数据截断噪声，意思就是说，我们使用的float数据类型数据位数有限，没法完全保留原始信号的信息）。因此，IFFT之后是复数（数据截断噪声引入了虚数域，只不过值很小），所以在绘图时使用了计算幅值的方法，
C代码中：
OUTPUT[i] = sqrt(x[i].real*x[i].real + x[i].img*x[i].img)*1024;
matlab代码中：
subplot(2,2,3); plot(abs(z));title('IFFT');
所以IFFT的结果将sin函数的负y轴数据翻到了正y轴。另外，在CCS v5的图形中我们将显示信号的幅度放大了1024倍便于观察，而matlab中没有放大。
