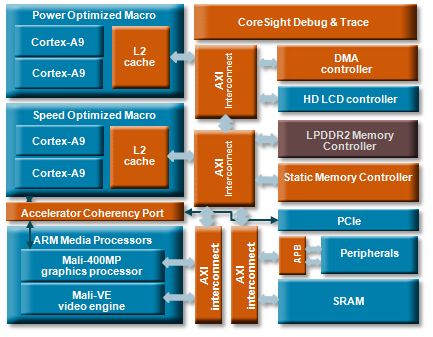

关注Android的时候,有一些CPU架构方面的术语知识,主要有:ARM、X86/Atom、MIPS、PowerPC 1)ARM/MIPS/PowerPC均是基于精简指令集(RISC,Reduced Instruction Set Computing)机器处理器的架构;2)X86则是基于复杂指令集(CISC,Complex Instruction Set Computer)的架构,Atom是x86或者是x86指令集的精简版。其中,ARM在智能手机、平板上一枝独秀 根据各种新闻,Android在支持各种处理器的现状: 1)ARM+Android 最早发展、完善的支持,主要在手机市场、上网本、智能等市场;2)X86+Android 有比较完善的发展。有atom+Android的上网本,且支持Atom+Android 和 Atom+Window7双系统;3)MIPS+Android 目前在移植、完善过程中;4)Powpc+Android 目前在移植、完善过程中。 ARM系列 ARM架构,过去称作进阶精简指令集机器(Advanced RISC Machine,更早称作:Acorn RISC Machine),是一个32位精简指令集(RISC)处理器架构,其广泛地使用在许多嵌入式系统设计。由于节能的特点,ARM处理器非常适用于移动通讯领域,符合其主要设计目标为低耗电的特性。在今日,ARM家族占了所有32位嵌入式处理器75%的比例,使它成为占全世界最多数的32位架构之一。ARM处理器可以在很多消费性电子产品上看到,从可携式装置(PDA、移动电话、多媒体播放器、掌上型电子游戏,计算机)到电脑外设(硬盘、桌上型路由器)甚至在导弹的弹载计算机等军用设施中都有他的存在。在此还有一些基于ARM设计的派生产品,重要产品还包括Marvell 的XScale架构和德州仪器的OMAP系列。优势:价格低;能耗低;ARM 授权方式:ARM 公司本身并不靠自有的设计来制造或出售 CPU ,而是将处理器架构授权给有兴趣的厂家。ARM 提供了多样的授权条款,包括售价与散播性等项目。对于授权方来说,ARM 提供了 ARM 内核的整合硬件叙述,包含完整的软件开发工具(编译器、debugger、SDK),以及针对内含 ARM CPU 硅芯片的销售权。对于无晶圆厂的授权方来说,其希望能将 ARM 内核整合到他们自行研发的芯片设计中,通常就仅针对取得一份生产就绪的智财核心技术(IP Core)认证。对这些客户来说,ARM 会释出所选的 ARM 核心的闸极电路图,连同抽象模拟模型和测试程式,以协助设计整合和验证。需求更多的客户,包括整合元件制造商(IDM)和晶圆厂家,就选择可合成的RTL(暂存器转移层级,如 Verilog)形式来取得处理器的智财权(IP)。借着可整合的 RTL,客户就有能力能进行架构上的最佳化与加强。这个方式能让设计者完成额外的设计目标(如高震荡频率、低能量耗损、指令集延伸等)而不会受限于无法更动的电路图。虽然 ARM 并不授予授权方再次出售 ARM 架构本身,但授权方可以任意地出售制品(如芯片元件、评估板、完整系统等)。商用晶圆厂是特殊例子,因为他们不仅授予能出售包含 ARM 内核的硅晶成品,对其它客户来讲,他们通常也保留重制 ARM 内核的权利。 生产厂商:TI (德州仪器),Samsung(三星),Freescale(飞思卡尔),Marvell(马维尔),Nvidia(英伟达) 下面是四核ARM芯片架构图,可以参看:
x86系列/Atom处理器 xx86或80x86是英代尔Intel首先开发制造的一种微处理器体系结构的泛称。x86架构是重要地可变指令长度的CISC(复杂指令集电脑,Complex Instruction Set Computer)。Intel Atom(中文:凌动,开发代号:Silverthorne)是Intel的一个超低电压处理器系列。处理器采用45纳米工艺制造,集成4700万个晶体管。L2缓存为512KB,支持SSE3指令集,和VT虚拟化技术(部份型号)。现时,Atom处理器系列有6个型号,全部都是属于Z500系列。它们分别是Z500、Z510、Z520、Z530、Z540和Z550。最低端的Z500内核频率是800MHz,FSB则是400MHz。而最高速的Z550,内核频率则有2.0GHz,FSB则是533MHz。从Z520开始,所有的处理器都支持超线程技术,但只增加了不到10%的耗电。双内核版本为N系列,依然采用945GC芯片组。双内核版本仍会支持超线程技术,所以系统会显示出有4个逻辑处理器。这个版本的两个内核并非采用本地设计,只是简单的将两个单内核封装起来。
