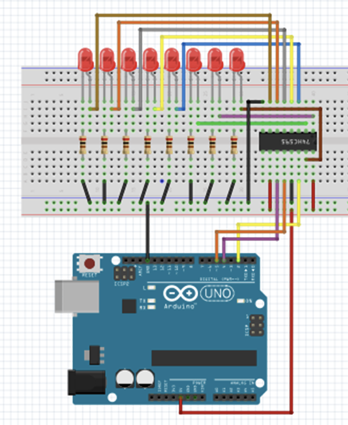

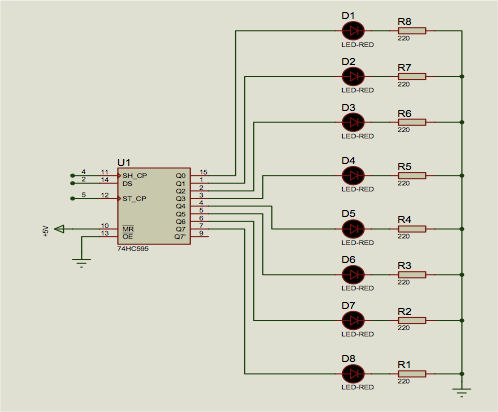

1. 准备 74HC595 简单说来就是具有8 位移位寄存器和一个存储器，以及三态输出功能。 这里我们用它来控制8 个LED 小灯。我们为什么要用74HC595 来控制小灯呢？一定会有很多朋友会问这个问题，我想问的是我们要是单纯的用Arduino 控制8 个小灯的话要占用多少个I/O 呢？答案是8 个。但是我们的Arduino UNO 有几个I/O 口呢？加上模拟接口也就20 个吧，这8 个小灯占用了太多的资源了，我们用74HC595 的目的就是减少I/O 口的使用数量。用74HC595 以后我们可以用3 个数字I/O 口控制8 个LED 小灯岂不美哉。下面是我们要准备的元器件: 74HC595 直插芯片*1  直插LED*8  220Ω直插电阻*8 面包板*1  面包板跳线若干 准备好元件我们就按下面的原理图连接电路  真值表： 管脚图： 管脚说明： 时序图： 此电路图看似复杂，我们仔细分析以后再结合参考实物就会发现很简单。按照右图链接好电路后，就可以开始编写程序了。 #define SEG_A 2  //Arduino Pin2--->SegLed Pin11
#define SEG_B 3  //Arduino Pin3--->SegLed Pin7
#define SEG_C 4  //Arduino Pin4--->SegLed Pin4
#define SEG_D 5  //Arduino Pin5--->SegLed Pin2
#define SEG_E 6  //Arduino Pin6--->SegLed Pin1
#define SEG_F 7  //Arduino Pin7--->SegLed Pin10
#define SEG_G 8  //Arduino Pin8--->SegLed Pin5
#define SEG_H 9  //Arduino Pin9--->SegLed Pin3 #define COM1 10  //Arduino Pin10--->SegLed Pin12
#define COM2 11  //Arduino Pin11--->SegLed Pin9
#define COM3 12  //Arduino Pin12--->SegLed Pin8
#define COM4 13  //Arduino Pin13--->SegLed Pin6
unsigned char table[10][8] =
{
    {0,    0,    1,    1,    1,    1,    1,    1},            //0
    {0,    0,    0,    0,    0,    1,    1,    0},            //1
    {0,    1,    0,    1,    1,    0,    1,    1},            //2
    {0,    1,    0,    0,    1,    1,    1,    1},            //3
    {0,    1,    1,    0,    0,    1,    1,    0},            //4
    {0,    1,    1,    0,    1,    1,    0,    1},            //5
    {0,    1,    1,    1,    1,    1,    0,    1},            //6
    {0,    0,    0,    0,    0,    1,    1,    1},            //7
    {0,    1,    1,    1,    1,    1,    1,    1},            //8
    {0,    1,    1,    0,    1,    1,    1,    1}            //9
}; void setup()
{
    pinMode(SEG_A,OUTPUT);        //设置为输出引脚
    pinMode(SEG_B,OUTPUT);
    pinMode(SEG_C,OUTPUT);
    pinMode(SEG_D,OUTPUT);
    pinMode(SEG_E,OUTPUT);
    pinMode(SEG_F,OUTPUT);
    pinMode(SEG_G,OUTPUT);
    pinMode(SEG_H,OUTPUT);     pinMode(COM1,OUTPUT);
    pinMode(COM2,OUTPUT);
    pinMode(COM3,OUTPUT);
    pinMode(COM4,OUTPUT);
} void loop()
{
    Display(1,1);            //第1位显示1
    delay(500);
    Display(2,2);            //第2位显示2
    delay(500);
    Display(3,3);            //第3位显示3
    delay(500);
    Display(4,4);            //第4位显示4
    delay(500);
} void Display(unsigned char com,unsigned char num)
{
    digitalWrite(SEG_A,LOW);            //去除余晖
    digitalWrite(SEG_B,LOW);
    digitalWrite(SEG_C,LOW);
    digitalWrite(SEG_D,LOW);
    digitalWrite(SEG_E,LOW);
    digitalWrite(SEG_F,LOW);
    digitalWrite(SEG_G,LOW);
    digitalWrite(SEG_H,LOW);     switch(com)                        //选通位选
    {
        case 1:
            digitalWrite(COM1,LOW);        //选择位1
            digitalWrite(COM2,HIGH);
            digitalWrite(COM3,HIGH);
            digitalWrite(COM4,HIGH);
            break;
        case 2:
            digitalWrite(COM1,HIGH);
            digitalWrite(COM2,LOW);        //选择位2
            digitalWrite(COM3,HIGH);
            digitalWrite(COM4,HIGH);
            break;
        case 3:
            digitalWrite(COM1,HIGH);
            digitalWrite(COM2,HIGH);
            digitalWrite(COM3,LOW);        //选择位3
            digitalWrite(COM4,HIGH);
            break;
        case 4:
            digitalWrite(COM1,HIGH);
            digitalWrite(COM2,HIGH);
            digitalWrite(COM3,HIGH);
            digitalWrite(COM4,LOW);        //选择位4
            break;
        default:break;
    }     digitalWrite(SEG_A,table[num][7]);            //a查询码值表
    digitalWrite(SEG_B,table[num][6]);
    digitalWrite(SEG_C,table[num][5]);
    digitalWrite(SEG_D,table[num][4]);
    digitalWrite(SEG_E,table[num][3]);
    digitalWrite(SEG_F,table[num][2]);
    digitalWrite(SEG_G,table[num][1]);
    digitalWrite(SEG_H,table[num][0]);
}
