基于TI AM437x 创龙开发板的OV2659摄像头模块测试

2019-07-13 17:37发布

站内文章 / DSP
17156 0 1631
基于TI AM437x的创龙开发板TL437x-EVM，使用OV2659摄像头模块TL2659进行测试，通过CAMERA总线实现视频的实时采集，并将视频保存在本地或者显示在LCD显示屏上。开发板图如下：
具体测试如下：
1.本地保存视频：
断开开发板电源，将摄像头模块镜头朝外，插入到开发板CAMERA0 / CAMERA1接口，注意接口对齐。

开发板上电，进入文件系统后执行如下指令：

Target ＃yavta -c100 -p --skip 5 -fYUYV -s 640x480 -F / home / root / ov2659.yuv / dev / video0

指令注释：-c参数指定了需要采集帧的数量

-F参数指定了数据存储的文件及其路径。-

f参数指定了保存的文件格式

。--skip n表示去除前面的n帧数据。-

s参数指定了视频分辨率。file
：/// C： Users Administrator AppData Roaming Tencent Users 2524458300 QQ WinTemp RichOle ] M5VVC3AHI @ 4P4II（〜S9H`E.png

当串口打印出“按回车开始捕捉”信息时，按下回车键开始图像采集，如下图所示：

采集完成之后会在当前目录下生成一个名为ov2659.yuv的文件，执行如下指令查看文件大小：

Target＃ls -lhiov2659.yuv

1.本地保存视频：
断开开发板电源，将摄像头模块镜头朝外，插入到开发板CAMERA0 / CAMERA1接口，注意接口对齐。

开发板上电，进入文件系统后执行如下指令：

Target #yavta -c100 -p --skip 5 -fYUYV -s 640x480 -F / home / root / ov2659.yuv / dev / video0

指令注释：-c参数指定了需要采集帧的数量

-F参数指定了数据存储的文件及其路径.-

f参数指定了保存的文件格式

.-- skip n表示去除前面的n帧数据.-

s参数指定了视频分辨率.file
：/// C： Users Administrator AppData Roaming Tencent Users 2524458300 QQ WinTemp RichOle ] M5VVC3AHI @ 4P4II（~S9H`E.png

当串口打印出“按钮开车捕捉”信息时，按下回车键开始图像采集，如下图所示：

采集完成之后会在当前目录下生成一个名为ov2659.yuv的文件，执行如下指令查看文件大小：

目标#ls -lhiov2659.yuv
将采集到的视频文件拷贝到的的Windows系统下，使用YUV格式播放器可对其进行解析观看。

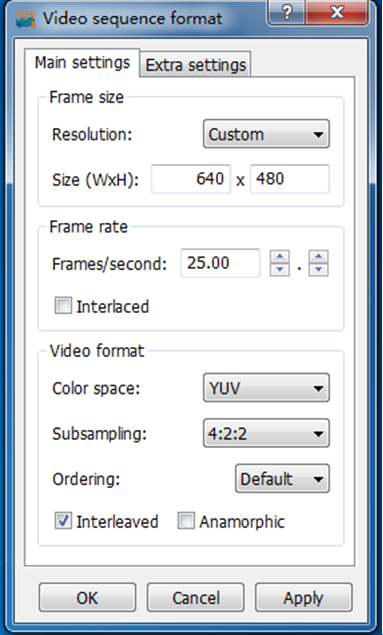

YUV格式播放器安装文件pyuv_v05_20091230.exe位于光盘“工具的Windows ”目录下安装后，打开视频文件，设置视频分辨率与采集时一致，二次抽样为“4：2：2”交错隔行扫描，如下图所示：
2. LCD显示视频

将摄像头模块镜头朝外，插入到开发板CAMERA0 / CAMERA1接口，可以同时插入两个摄像头模块，注意接口对齐，并使用7寸LCD显示屏启动开发板。

进入开发板文件系统，执行如下命令启动摄像头采集：

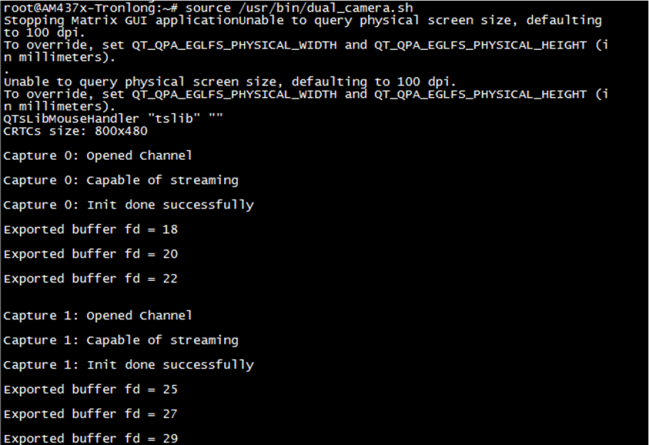

Target＃source / usr / bin / dual_camera.sh
可以观察到7寸LCD显示屏实时显示视频，如果插入两个摄像头，会显示画中画。可以在显示屏上触控进行拍照，切换摄像头，退出等操作。按“CTRL + C”即可退出程序。


点击拍照操作后，图像保存会在开发板文件系统“/ usr / share / camera-images /”目录下。

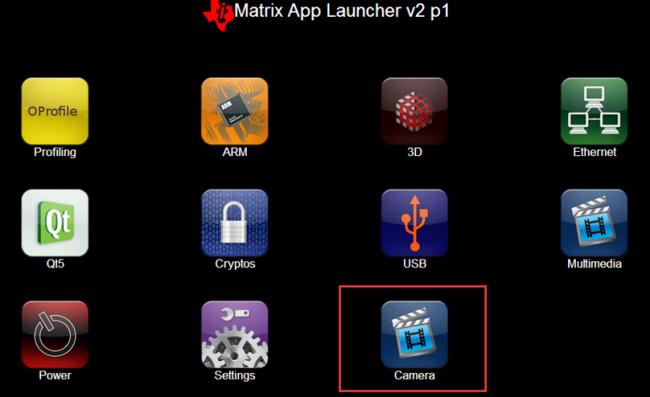

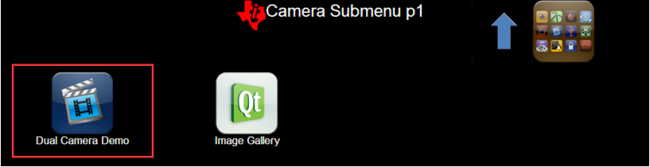

亦可通过操作LCD显示屏的矩阵用户界面Camera图标，进入后再点击“Daul Camera演示“图标，进行视频采集，如下图所示：


备注：LCD显示屏进入视频采集模式后，若十分钟内没遇到任何操作，液晶显示屏将自动灭屏进入节能模式，执行“/etc/init.d/matrix-gui-2.0start”指令即可唤醒。

原文转自：http ：//bbs.cirmall.com/thread-48547-1-1.html点击打开链接
