主函数
（手册P23）
（指南P171）
PSCModuleControl函数如下：
（指南P163）
（指南P186）
然后该函数HWREG(baseAdd + PSC_PTCMD) = PSC_PTCMD_GO0;句设置PTCMD寄存器的GO[0]位为1，UART1的power domain为0（PD0，见上P163图），从而将UART1状态切换到使能状态。
（指南P171）
（指南P176）
函数段
do {status = HWREG(baseAdd + PSC_PTSTAT) & PSC_PTSTAT_GOSTAT0;}
while (status && timeout–);等待UART1模块状态切换完成，如果没有切换，则status为0，程序继续向下运行。
（指南P171）
（指南P177）
函数段
do {timeout–;}
while(timeout &&(HWREG(baseAdd + PSC_MDSTAT(moduleId)) & PSC_MDSTAT_STATE) != status);
等待UART1模块当前状态与使能状态一致。
（指南P171）
（指南P184）
（指南P184）
使能UART2模块之后，就要使能UART2模块的功能引脚了。UARTPinMuxSetup(2, FALSE);将UART2的tx和rx脚所在的芯片引脚的功能设置为UART2的TX脚和RX脚。UARTPinMuxSetup函数为创龙开发板特有的配置函数，该函数位于starterware/application/platform目录工程中的UART.C文件里。
该函数对系统配置模块0（System Configuration Module 0，SYSCFG0）的引脚复用控制寄存器4（Pin Multiplexing Control 4 Register，PINMUX4，地址值为0x01C1 4130h）进行设置，将GP1[0]脚功能设置为UART1_TXD，该脚作为UART1的发送脚，将GP1[1]脚功能设置为UART1_RXD，该脚作为UART1的接收脚。
（指南P204）
（指南P225）
（指南P225）
（指南P226）
UARTStdioInitExpClk函数如下：
（手册P23）
（指南P1430）
（指南P1447）
到这里，完成串口终端的初始化。
int main(void)
{
// 外设使能配置
PSCInit();
// 初始化串口终端 使用串口2
UARTStdioInit();
// GPIO 管脚复用配置
GPIOBankPinMuxSet();
// DSP 中断初始化
InterruptInit();
// PWM 中断初始化
PWMInterruptInit();
unsigned char i;
unsigned int j;
UARTPuts("Tronlong PWM_ECAP Application......
", -1);
UARTPuts("------------------------------------------------------------
", -1);
UARTPuts(" C6748 PWM Test
", -1);
// 产生波形
PWM1ABasic(25000,50);
UARTPuts(" C6748 PWM Test Over!
",-1);
UARTPuts("------------------------------------------------------------
", -1);
UARTPuts("------------------------------------------------------------
", -1);
UARTPuts(" C6748 ECAP Test
", -1);
// ECAP 捕获初始化
ECAPInit();
UARTPuts("Initialize ECAP.......
",-1);
for(i=0;i<5;i++)
{
for(j=0x00FFFFFF;j>0;j--); // 延时
ECAPRead();
}
UARTPuts("
",-1);
UARTPuts(" C6748 ECAP Test Over!
",-1);
UARTPuts("------------------------------------------------------------
", -1);
// 主循环
for(;;)
{
}
}
此程序的作用是实现eCAP（增强型捕获模块）的输入捕获功能，将ECAP2_APWM2设置为输入捕获模式，检测由EPWM1_A管脚输出的方波频率。将EPWMN0_TZ[0]（ECAP2_APWM2和EPWMN0_TZ[0]引脚功能复用）和EPWM1_A短接，即可看到串口输出EPWMN0_TZ[0]脚所捕获到的EPWM1_A引脚输入的方波频率信息。
串口初始化
void UARTStdioInit(void)
{
UARTConsoleInit();
}
UARTStdioInit(void)位置在demoStarterWareSourceStarterWareUtils路径下工程文件里的uartStdio.c程序中，该函数又调用了UARTConsoleInit函数，UARTConsoleInit函数为创龙特有程序，函数在Platform工程下的UARTConsole.c文件里，该函数初始化串口控制台，函数如下：
void UARTConsoleInit(void)
{
#if (0 == UART_STDIO_INSTANCE)
{
PSCModuleControl(SOC_PSC_0_REGS,9, 0, PSC_MDCTL_NEXT_ENABLE);
UARTPinMuxSetup(0, FALSE);
}
#elif (1 == UART_STDIO_INSTANCE)
{
PSCModuleControl(SOC_PSC_1_REGS,12, 0, PSC_MDCTL_NEXT_ENABLE);
UARTPinMuxSetup(1, FALSE);
}
#else
{
PSCModuleControl(SOC_PSC_1_REGS,13, 0, PSC_MDCTL_NEXT_ENABLE);
UARTPinMuxSetup(2, FALSE); //将对应的芯片引脚的功能设置为UART2的TX脚和RX脚
}
#endif
UARTStdioInitExpClk(BAUD_115200, UART_RX_TRIG_LEVEL_1);
}
PSCModuleControl(SOC_PSC_1_REGS,13, 0, PSC_MDCTL_NEXT_ENABLE);函数对电源和睡眠控制器1（Power and Sleep Controller 1 (PSC1)）进行设置
（手册P23）
（指南P171）
PSCModuleControl函数如下：
int PSCModuleControl (unsigned int baseAdd, unsigned int moduleId,
unsigned int powerDomain, unsigned int flags)
{
volatile unsigned int timeout = 0xFFFFFF;
int retVal = 0;
unsigned int status = 0;
HWREG(baseAdd + PSC_MDCTL(moduleId)) = (flags & PSC_MDCTL_NEXT);
if (powerDomain == 0)
{
HWREG(baseAdd + PSC_PTCMD) = PSC_PTCMD_GO0;
}
else
{
HWREG(baseAdd + PSC_PTCMD) = PSC_PTCMD_GO1;
}
if (powerDomain == 0)
{
do {
status = HWREG(baseAdd + PSC_PTSTAT) & PSC_PTSTAT_GOSTAT0;
} while (status && timeout--);
}
else
{
do {
status = HWREG(baseAdd + PSC_PTSTAT) & PSC_PTSTAT_GOSTAT1;
} while (status && timeout--);
}
if (timeout != 0)
{
timeout = 0xFFFFFF;
status = flags & PSC_MDCTL_NEXT;
do {
timeout--;
} while(timeout &&
(HWREG(baseAdd + PSC_MDSTAT(moduleId)) & PSC_MDSTAT_STATE) != status);
}
if (timeout == 0)
{
retVal = -1;
}
return retVal;
}
UART1的LPSC号（local PSC number）为12，对应的LPSC模块控制寄存器为MDCTL12.该函数设置MDCTL12寄存器（PSC1 Module Control n Register (modules 0-31) (MDCTLn)）的NEXT字段为3，设置UART1下一状态为使能态，使能UART1模块。（指南P163）
（指南P186）

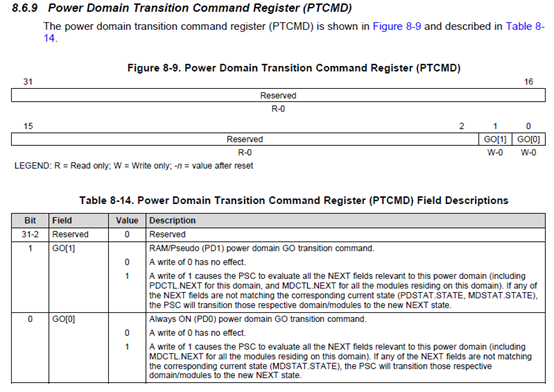

然后该函数HWREG(baseAdd + PSC_PTCMD) = PSC_PTCMD_GO0;句设置PTCMD寄存器的GO[0]位为1，UART1的power domain为0（PD0，见上P163图），从而将UART1状态切换到使能状态。
（指南P171）
（指南P176）

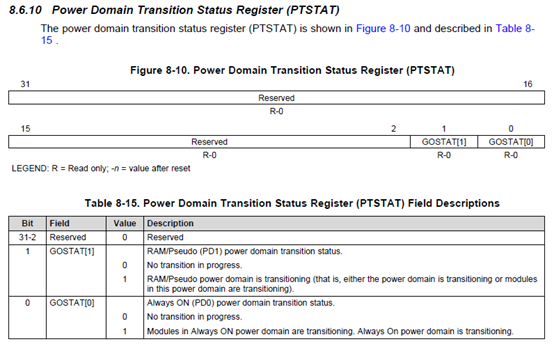

函数段
do {status = HWREG(baseAdd + PSC_PTSTAT) & PSC_PTSTAT_GOSTAT0;}
while (status && timeout–);等待UART1模块状态切换完成，如果没有切换，则status为0，程序继续向下运行。
（指南P171）
（指南P177）
函数段
do {timeout–;}
while(timeout &&(HWREG(baseAdd + PSC_MDSTAT(moduleId)) & PSC_MDSTAT_STATE) != status);
等待UART1模块当前状态与使能状态一致。
（指南P171）
（指南P184）
（指南P184）
使能UART2模块之后，就要使能UART2模块的功能引脚了。UARTPinMuxSetup(2, FALSE);将UART2的tx和rx脚所在的芯片引脚的功能设置为UART2的TX脚和RX脚。UARTPinMuxSetup函数为创龙开发板特有的配置函数，该函数位于starterware/application/platform目录工程中的UART.C文件里。
该函数对系统配置模块0（System Configuration Module 0，SYSCFG0）的引脚复用控制寄存器4（Pin Multiplexing Control 4 Register，PINMUX4，地址值为0x01C1 4130h）进行设置，将GP1[0]脚功能设置为UART1_TXD，该脚作为UART1的发送脚，将GP1[1]脚功能设置为UART1_RXD，该脚作为UART1的接收脚。
（指南P204）
（指南P225）
（指南P225）
（指南P226）
void UARTPinMuxSetup(unsigned int instanceNum, unsigned int modemCtrlChoice)
{
unsigned int svPinMuxRtsCts = 0;
unsigned int svPinMuxTxdRxd = 0;
if(0 == instanceNum)
{
if(TRUE == modemCtrlChoice)
{
svPinMuxRtsCts = (HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(3)) &
~(SYSCFG_PINMUX3_PINMUX3_27_24 |
SYSCFG_PINMUX3_PINMUX3_31_28));
HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(3)) =
(PINMUX3_UART0_CTS_ENABLE |
PINMUX3_UART0_RTS_ENABLE |
svPinMuxRtsCts);
}
svPinMuxTxdRxd = (HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(3)) &
~(SYSCFG_PINMUX3_PINMUX3_23_20 |
SYSCFG_PINMUX3_PINMUX3_19_16));
HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(3)) =
(PINMUX3_UART0_TXD_ENABLE |
PINMUX3_UART0_RXD_ENABLE |
svPinMuxTxdRxd);
}
else if(1 == instanceNum)
{
if(TRUE == modemCtrlChoice)
{
svPinMuxRtsCts = (HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(0)) &
~(SYSCFG_PINMUX0_PINMUX0_23_20 |
SYSCFG_PINMUX0_PINMUX0_19_16));
HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(0)) =
(PINMUX0_UART1_CTS_ENABLE |
PINMUX0_UART1_RTS_ENABLE |
svPinMuxRtsCts);
}
svPinMuxTxdRxd = (HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(4)) &
~(SYSCFG_PINMUX4_PINMUX4_31_28 |
SYSCFG_PINMUX4_PINMUX4_27_24));
HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(4)) =
(PINMUX4_UART1_TXD_ENABLE |
PINMUX4_UART1_RXD_ENABLE |
svPinMuxTxdRxd);
}
else if(2 == instanceNum)
{
if(TRUE == modemCtrlChoice)
{
svPinMuxRtsCts = (HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(0)) &
~(SYSCFG_PINMUX0_PINMUX0_31_28 |
SYSCFG_PINMUX0_PINMUX0_27_24));
HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(0)) =
(PINMUX0_UART2_CTS_ENABLE |
PINMUX0_UART2_RTS_ENABLE |
svPinMuxRtsCts);
}
svPinMuxTxdRxd = (HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(4)) &
~(SYSCFG_PINMUX4_PINMUX4_23_20 |
SYSCFG_PINMUX4_PINMUX4_19_16));
HWREG(SOC_SYSCFG_0_REGS + SYSCFG0_PINMUX(4)) =
(PINMUX4_UART2_TXD_ENABLE |
PINMUX4_UART2_RXD_ENABLE |
svPinMuxTxdRxd);
}
else
{
}
}
UARTStdioInitExpClk(BAUD_115200, UART_RX_TRIG_LEVEL_1);函数设置串口参数为8数据位，1停止位，无校验，并使能发送和接收fifo，接收fifo的触发水平为1，即接收fifo每收到1个字节，立刻产生一个Receiver data ready中断，通知CPU进行处理。UARTStdioInitExpClk函数如下：
static void UARTStdioInitExpClk(unsigned int baudRate, unsigned int rxTrigLevel)
{
// 使能接收 / 发送
UARTEnable(UART_CONSOLE_BASE);
// 串口参数配置
// 8位数据位 1位停止位 无校验
UARTConfigSetExpClk(UART_CONSOLE_BASE,
SOC_UART_1_MODULE_FREQ,
baudRate,
UART_WORDL_8BITS,
UART_OVER_SAMP_RATE_16);
// 使能接收 / 发送 FIFO
UARTFIFOEnable(UART_CONSOLE_BASE);
// 设置接收 FIFO 级别
UARTFIFOLevelSet(UART_CONSOLE_BASE, rxTrigLevel);
}

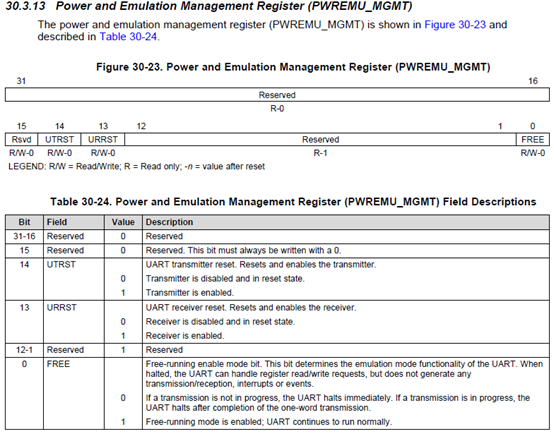

函数设置UART1的PWREMU_MGMT寄存器的FREE、UTSRT、URRST3位，使能UART的free运行模式，UART将会正常运行，并使能UART的transmitter和receiver。（手册P23）
（指南P1430）
（指南P1447）
到这里，完成串口终端的初始化。
