TMS320C6722的Parallel Flash启动

DSP

TMS320C6722的Parallel Flash启动

2019-07-13 17:50发布生成海报

站内文章 / DSP

18031 0

data/attach/1907/r1u6v8mu58bewj0zwg196b9bpbph41vr.jpgdata/attach/1907/p8au8mp3brkrv1qi0orr9fhrwg8hr3z9.jpg 序：最近在调试TMS320C6722的Parallel Flash启动，大约调了两周左右（中间因为找不出错误原因，断了几天），最后调试成功。关于DSP的资料，网上多是关于2812和28335等C2000系列。关于C6000系列，C6713较多一些。所以在这里将C6722的调试过程以及中间遇到的一些问题写下来，希望能够为调试C6722的朋友们提供些帮助。首先，说下我这里的配置：DSP主芯片为TMS320C6722， FLASH为：SST39VF6401，4M

16 因为6722的EMIF地址线只有14根（EM_BA0、EM_BA1、EM_A0~A11），所以要想要想寻址更多的内容，需要6722的GPIO来扩展。在这里，用的是McASP0 AXR的0~4和10~13总共9根GPIO。总共23根地址线，能够寻址2^23=8M，与flash的4M

2=8M相对应。因为flash的每个内存单元为16位，而DSP得每个内存单元为8位，所以要将6722的EM_BA1连接flash的最低位地址线A0。如果绕不过来，可以参考一下这个链接：http://wenku.baidu.com/link?url=55Z5UcY8VwCYmbtGqej6jOQruMbJC39yqY-C2uJoYJcQQQdFKVCm48W-DNCIaZxREzBdxflDcS54UX_BDHPYWNp_n_VDkRtIZDWqqgaCtHG 虽然不是嵌入式的内容，但道理是相通的。 一、简述6722的启动过程 上电后，从0x0000 0000开始运行，CFGPIN0和CFGPIN1两个寄存器会在

的上升沿捕获相关引脚的状态（高电位为1，低电位为0），跟启动模式有关的引脚有四个，SPI0的SIMO、SOMI、CLK以及UHPI_HCS，因为6722没有UHPI模块，所以对于6722来说跟启动模式有关的引脚有3个。虽然6722没有UHPI模块，在仿真器状态下查看6722的寄存器，UHPI_HCS始终为1。

参考文献：SPRS370E, P16~18 检测到dsp的启动模式后，在Parallel Flash模式下，它会读取flash的第一个字节的最低两位（这个地方是672x与其它系列不同的地方），也就是0x9000 0000的内容，来确定是8位模式还是16位模式（8位8位的copy，还是16位16位的copy），然后将flash前1k的数据copy到dsp内存以0x1000 0000为起始地址的地方。到这个地方为止，都是DSP自己运作的，不需要人工介入，这段程序是出厂时就固化到6722的ROM里的。接下来就需要人工介入了。copy到dsp内存的1K数据，除了第一个字（32位）外，剩余的代码就是用户自己编写的二次bootloader。ROM copy 1k数据到dsp内存的过程为一次bootloader。然后二次bootloader的作用就是将用户代码从flash0x9000 0400的位置copy到内存RAM里0x1000 0400的位置。

参考文献：SPRAA69D，P5 二、二次bootloader 接下来就是写二次bootloader。因为运行二次bootloader时，c语言环境还没建立起来，所以必须用汇编来写。内容包含下面几部分：1.配置PLLC；2.配置EMIF；3.copy代码，从0x9000 0400到0x1000 0400；4.跳转到_c_int00 附上二次bootloder代码：


;*************environment:TMS320C6722*********
;*************time:2016/08/07*****************
;*************author:LXD_BUAA**********************

                .title "flash boot"

;address of the generated boot table
user_size       .equ  0x00003468  ;refer to the .map file
user_ld_start   .equ  0x90000400  ;the start location of user's codes  loaded in flash
user_rn_start   .equ  0x10000400  ;the start location of user's codes  run in ram

CFGBRIDGE       .equ  0x40000024  ;Controls Reset Of The Bridge BR2. Must Assert RESET After PLL Changed & Must Release Before dMAX/UHPI Acesse

PLLCSR		    .equ  0x41000100	;PLL Control/status Register Address
PLLM			.equ  0x41000110	;PLL Multiplier Control Register Address
PLLDIV0		    .equ  0x41000114	;PLL Controller Divider0 Register Address
PLLDIV1		    .equ  0x41000118	;PLL Controller Divider1 Register Address
PLLDIV2		    .equ  0x4100011C	;PLL Controller Divider2 Register Address
PLLDIV3		    .equ  0x41000120	;PLL Controller Divider3 Register Address
PLLCMD		    .equ  0x41000138	;PLL Control Command Register Address
PLLSTAT		    .equ  0x4100013C	;PLL Controller Status Register Address
ALNCTL		    .equ  0x41000140	;PLL Clock Align Control Register Address

A1CR            .equ  0xF0000010    ;The Register Accouting For EMIF FLASH Device

MCASP0_PFUNC     .equ  0x44000010    ;Pin function register
MCASP0_PDIR      .equ  0x44000014    ;Pin direction register
MCASP0_PDOUT     .equ  0x44000018    ;Pin data output register
MCASP0_PDSET     .equ  0x4400001C    ;To change a pin from 0 to 1 if corresponding pin is configured as GPIO
MCASP0_PDCLR     .equ  0x44000020    ;To change a pin from 1 to 0 if corresponding pin is configured as GPIO


                .sect ".boot_load"
                .global _boot

                .ref  _c_int00

_boot:
;***********************part1:pllc configuration*****************
;SYSCLK1(CPU) = 200MHz, SYSCLK2(Pheriperal) = 100MH,SYSCLK3(EMIF)=100MHz,OSCIN=25MHz

		;INITIAL PLL
		MVKL .S1 PLLCSR , A5					;SECTION: Disable PLL
		MVKH .S1 PLLCSR , A5					;A5->PLLCSR
||		MVKL .S2 00000040H , B6					;
		MVKH .S2 00000040H , B6					;B6 = 000000040H
		STW .D1 B6 , *A5						;PLLEN=0, OSCPWRDN=0, PLLRST=0, PLLPWRDN=0, STABLE=1(Read-Only Bit)
		NOP 4									;Wait For 4 Cycles

		MVKL .S2 00000048H , B6					;SECTION: Reset PLL
		MVKH .S2 00000048H , B6					;B6 = 000000048H
		STW .D1 B6 , *A5						;PLLRST=1, PLLEN=0, OSCPWRDN=0, PLLPWRDN=0, STABLE=1(Read-Only Bit)
        NOP 4

		MVKL .S1 PLLDIV0 , A5					;SECTION: Program Divider0 & PLLM
		MVKH .S1 PLLDIV0 , A5					;A5->PLLDIV0
||		MVKL .S2 PLLM , B5						;
		MVKH .S2 PLLM , B5						;B5->PLLM
||		MVKL .S1 00008001H , A6					;
		MVKH .S1 00008001H , A6					;A6 = 00008001H XXXXXXXXXXXXXXXXXX
||		MVKL .S2 00000010H , B6					;
		MVKH .S2 00000010H , B6					;B6 = 00000004H	XXXXXXXXXXXXXXXXXX
		STW .D1 A6 , *A5						;Write PLLDIV0, Enable DIV0 & DIV0_OUT = CLKIN/2
||		STW .D2 B6 , *B5						;Write PLLM, PLL_OUT = CLKIN*8 = 200 MHz
        NOP 4

		MVKL .S1 PLLSTAT , A4					;SECTION: Check The Status Of GO Operation
		MVKH .S1 PLLSTAT , A4					;A4->PLLSTAT
$1:		LDW .D1 *A4 , A1						;A1 = PLLSTAT
		NOP 4
		[A1] B .S1 $1							;GOSTATE = 1, Then Wait For The Complement Of GO Operation
		NOP 5

		MVKL .S1 PLLDIV1 , A5					;SECTION: Program Divider1 , 2, 3 & ALN1~3
		MVKH .S1 PLLDIV1 , A5					;A5->PLLDIV1
||		MVKL .S2 PLLDIV2 , B5					;
		MVKH .S2 PLLDIV2 , B5					;B5->PLLDIV2
||		MVKL .S1 00008000H , A6					;
		MVKH .S1 00008000H , A6					;A6 = 00008000H		XXXXXXXXXXXXXXXXXXXXXXXXXX
||		MVKL .S2 00008001H , B6					;
		MVKH .S2 00008001H , B6					;B6 = 00008001H
		STW .D1 A6 , *A5						;Write PLLDIV1, Enable DIV1 & SYSCLK1 = 200MHz
||		STW .D2 B6 , *B5						;Write PLLDIV2, Enable DIV2 & SYSCLK2 = 100MH
        NOP 4
		MVKL .S1 PLLDIV3 , A5					;
		MVKH .S1 PLLDIV3 , A5					;A5->PLLDIV3
||		MVKL .S2 ALNCTL , B5					;
		MVKH .S2 ALNCTL , B5					;B5->ALNCTL
||		MVKL .S1 00008001H , A6					;
		MVKH .S1 00008001H , A6					;A6 = 00008001H
||		MVKL .S2 00000007H , B6					;
		MVKH .S2 00000007H , B6					;B6 = 00000007H
		STW .D1 A6 , *A5						;Write PLLDIV3, Enable DIV3 & SYSCLK3 = 100MHz
||		STW .D2 B6 , *B5						;Write ALNCTL, Set ALN1~3
        NOP 4

		MVKL .S1 PLLCMD , A5					;SECTION: Initialize PLL GO Operation
		MVKH .S1 PLLCMD , A5					;A5->PLLCMD
||		MVKL .S2 00000001H , B6					;
		MVKH .S2 00000001H , B6					;B6 = 000000001H
		STW .D1 B6 , *A5						;GOSET = 1
        NOP 4

		MVKL .S1 PLLSTAT , A4					;SECTION: Check The Status Of GO Operation
		MVKH .S1 PLLSTAT , A4					;A4->PLLSTAT
$2:		LDW .D1 *A4 , A1						;A1 = PLLSTAT
		NOP 4
		[A1] B .S1 $2							;GOSTATE = 1, Then Wait For The Complement Of GO Operation
		NOP 5

		MVKL .S1 0000000AH , A1					;SECTION: Wait For Reset Time (It is Supposed To Be More than 125nS)
		MVKH .S1 0000000AH , A1					;A1 = 10
$3:		[A1] B .S1 $3							;As PLL is Bypassed, Right Now System Clock Cycle is 40 ns. 10*5*40ns = 2us
		[A1] SUB .L1 A1 , 1 , A1				;A1--
		NOP 4

		MVKL .S1 PLLCSR , A5					;SECTION: Retrive From Reset Of PLL
		MVKH .S1 PLLCSR , A5					;A5->PLLCSR
||		MVKL .S2 00000040H , B6					;
		MVKH .S2 00000040H , B6					;B6 = 000000040H
		STW .D1 B6 , *A5						;PLLRST=0, PLLEN=0, OSCPWRDN=0,  PLLPWRDN=0, STABLE=1(Read-Only Bit)
        NOP 4

		MVKL .S1 0002710AH , A1					;SECTION: Wait For Lock Time Before Setting  (It is Supposed To Be More than 187.5uS)
		MVKH .S1 0002710AH , A1					;A1 = 10000
		NOP 4
$4:		[A1] B .S1 $4							;As PLL is Bypassed, Right Now System Clock Cycle is 40 ns. 10000*5*50ns = 2.5 ms
		[A1] SUB .L1 A1 , 1 , A1				;A1--
		NOP 4

		MVKL .S1 PLLCSR , A5					;SECTION: Enable PLL, Initialization Of PLL Is Done
		MVKH .S1 PLLCSR , A5					;A5->PLLCSR
||		MVKL .S2 00000041H , B6					;
		MVKH .S2 00000041H , B6					;B6 = 000000040H
		STW .D1 B6 , *A5						;PLLEN=1, PLLRST=0, OSCPWRDN=0,  PLLPWRDN=0, STABLE=1(Read-Only Bit)
        NOP 4

		MVKL .S1 CFGBRIDGE , A5					;SECTION: Reset BR2 As PLL Has Been Changed. Ref. TMS320C672x Datasheet Tb.3-1 P30
		MVKH .S1 CFGBRIDGE , A5					;A5->CFGBRIDGE
||		MVKL .S2 00000001H , B6					;
		MVKH .S2 00000001H , B6					;B6 = 000000001H
		STW .D1 B6 , *A5						;CPSRST = 1 , Assert BR2 RESET
		NOP 4
;***********************part1 end********************************


;***********************part2:emif configuration*****************
;Initialize EMIF For Flash Access,including configuring the high-address pins which are connected to flash

		MVKL .S1 A1CR , A5						;
		MVKH .S1 A1CR , A5						;A5->A1CR, The Register Accouting For EMIF FLASH Device
		MVKL .S1 845224ADH , A6					;
		MVKH .S1 845224ADH , A6					;A6 = 845224ADH
		STW .D1 A6 , *A5						;A1CR = 845224ADH
		NOP 4

		MVKL .S1 MCASP0_PDIR , A5				;
		MVKH .S1 MCASP0_PDIR , A5				;A5->PDIR For AXR0
||		MVKL .S2 MCASP0_PFUNC , B5				;
		MVKH .S2 MCASP0_PFUNC , B5				;B5->PFUNC
		ZERO .L1 A6								;A6 = 0
||		MVKL .S2 00003C1FH , B6					;
		MVKH .S2 00003C1FH , B6					;B6 = 00003C1FH
		STW .D1 A6 , *A5						;PDIR = 0 , ALL AXR0 PINS ARE INITIALIZED AS INPUT PINS
		STW .D2 B6 , *B5						;PFUNC = 00003C1FH , ARX0[0..4 , 10..13] ARE SET AS GPIO PUPURSE
        NOP 4

		MVKL .S1 MCASP0_PDOUT , A5				;
		MVKH .S1 MCASP0_PDOUT , A5				;A5->PDOUT For AXR0
||		MVKL .S2 MCASP0_PDIR , B5				;
		MVKH .S2 MCASP0_PDIR , B5				;B5->PDIR
		STW .D1 A6 , *A5						;PDOUT = 0
		STW .D2 B6 , *B5						;PDIR = 00003C1FH, ACTIVATE OUTPUT FUNCTION ON PIN ARX0[0..4 , 10..13]
        NOP 4

;prepare for the part3
||		MVKL .S1 MCASP0_PDSET , A3				;
		MVKH .S1 MCASP0_PDSET , A3				;A3->PDSET
||		MVKL .S2 MCASP0_PDCLR , B3				;
		MVKH .S2 MCASP0_PDCLR , B3				;B3->PDCLR
||		MVKL .S1 0007C000H , A6					;
		MVKH .S1 0007C000H , A6					;A6= 0007C000H
||		MVKL .S2 00780000H , B6					;
		MVKH .S2 00780000H , B6					;B6= 00780000H
;***********************part2 end***********************************


;***********************part3:copy codes from flash to ram*******
		MVKL .S1 user_ld_start , A4
		MVKH .S1 user_ld_start , A4				;A4->user_ld_start
||		MVKL .S2 user_size , B1
		MVKH .S2 user_size , B1					;A5->user_size
		                    					;B1 = Length Of user's codes Counting In Bytes
||		MVKL .S1 user_rn_start , A5
		MVKH .S1 user_rn_start , A5				;A5->user_rn_start

$5:		AND .L1 A4 , A6 , A7					;A7.Bit14~18 = A4.Bit14~18, A7.Bitx(x!=14~18) = 0
||		AND .L2X B6 , A4 , B7					;B7.Bit19~22 = A4.Bit19~22, B7.Bitx(x!=19~22) = 0
		SHRU .S1 A7 , 0EH , A7					;A7>>14
||		SHRU .S2 B7 , 09H , B7					;B7>>9
		OR .L1X A7 , B7 , A7					;A7.Bit0~4 = A4.Bit14~18, A7.Bit10~13 = A4.Bit19~22, other bits of A7 are 0
		NOT .L2X A7 , B7						;B7 = !A7
||		STW .D1 A7 , *A3						;PDSET = A7
		STW .D2 B7 , *B3						;PDCLR = B7, These Two Instructions Acomplish The Updating Of The Upper Address


		LDHU .D1 *A4++ , A8						;
		SUBAH .D2 B1 , 1 , B1					;B1 -= 2
		[B1] B .S2 $5							;Copy is not Completed
		NOP 4
		STH .D1 A8 , *A5++						;Move Code From FLASH TO RAM
		NOP 4
;***********************part3 end****************************************

;***********************part4:run to the _c_init00 to initialise c environment
         MVKL  .S2  _c_int00,B0
         MVKH  .S2  _c_int00,B0
         B     .S2  B0
         NOP  5
;***********************part4 end*****************************************

调试过程中有几个需要注意的地方： 1.配置PLLC时要严格遵守TI的官方手册：SPRU879A 2.对于EMIF的配置，只需配置A1CR寄存器，但是相关值的计算要查看EMIF文档和所选用flash文档AC characteristics部分 3.由于flash的高位地址与6722的GPIO相连，然而dsp并不知道你选了那个GPIO来寻址flash的高位地址，所以在每次访问flash时，都要先对GPIO引脚进行配置，也就是相应的引脚置0还是1。

二次bootloader对GPIO进行配置就是这一小段代码 4.对于二次bootloader一开始的变量user_size：先不加二次bootloader这个.asm文件，在ccs中编译工程，然后查看.map文件查看编译之后所占用内存的大小，此值为字节数。然后user_size就等于这个值。当用户程序发生变化时，对于二次bootloader这个.asm文件需要改的也就是这个值。在工程里加入这个.asm文件，再编译工程。还有二次bootloader中的“ .sect ".boot_load" ”要在.cmd文件中体现出来，附上.cmd文件截图：

看到BOOT_RAM部分了吧，这一内存块只存放二次bootloader。 三、FLASH驱动程序 做完上面的工作我们就可以把程序下载到flash了，不过在这之前你要先确定flash擦除、读写都没问题。下载的方法我是参考的下面这篇博客： http://blog.csdn.net/xiahouzuoxin/article/details/22621933 也就是，连上仿真器，把程序下载到芯片里，通过ccs保存相应地址的机器码，将bootloader程序以及用户程序分别保存到两个数组里，然后通过flash驱动程序下载到flash中。这个过程上面的那个博客写的很清楚，这里就不赘述了。下面附上自己的flash驱动程序：

#include "boot.h"
#include "user.h"

#define  FLASH_UL1    0xAA
#define  FLASH_UL2    0x55
#define  FLASH_UL3    0x80
#define  FLASH_UL4    0xAA
#define  FLASH_UL5    0x55
#define  FLASH_PROGRAM  0xA0

#define McASP0PFUNC  0x0004
#define McASP0PDIR   0x0005
#define McASP0PDOUT  0x0006
#define McASP0PDIN   0x0007
#define McASP0PDSET  0x0007
#define McASP0PDCLR  0x0008

#define PLLCSR    0x0000
#define PLLM      0x0004
#define PLLDIV0   0x0005
#define PLLDIV1   0x0006
#define PLLDIV2   0x0007
#define PLLDIV3   0x0008
#define PLLCMD    0x000E
#define PLLSTAT   0x000F
#define ALNCTL    0x0010

volatile Uint16 *FLASH_5555 = (volatile Uint16 *)(0x90000000+(0x5555<<1));
volatile Uint16 *FLASH_2AAA = (volatile Uint16 *)(0x90000000+(0x2AAA<<1));

volatile unsigned int * EMIF_A1CR = (unsigned int *) 0xF0000010;
volatile unsigned int * McASP0_ptr = (unsigned int *) 0x44000000;
volatile unsigned int * pll_ptr = (unsigned int *) 0x41000100;
volatile unsigned int * brideg_ptr = (unsigned int *) 0x40000024;

Uint32 count;
Uint32 read_data;


void
main (
    void
)
{
    pll_configuration();
    printf ("
Pllc configuration PASSED
");

    //*********************************************************************
    //configure the EMIF register
    EMIF_A1CR[0x0000]=0x845224AD;
    printf("
EMIF register configure OK
");

    //configure GPIOs
    McASP0_ptr[McASP0PDIR]=0x00000000;//default as input
    McASP0_ptr[McASP0PFUNC]=0x00003C1F;//GPIO function
    McASP0_ptr[McASP0PDOUT]=0x00000000;//desired output vaule,default 0
    McASP0_ptr[McASP0PDIR]=0x00003C1F;//change to output after desired vaule is configured in PDOUT

    //erase flash memory
    Flash_Erase(0x90000000,0x10);
    printf("
Erase Flash OK");

    //write flash memory
    Flash_Writes(0x90000000,0x0001);//16-bit parallel flash
    Flash_Writes(0x90000002,0x0000);//16-bit parallel flash
    printf("
Write Flash 16-bit parallel flash OK");

    //Flash_Writem(0x90000004,0x10000000,0x120); //write second bootloader into the flash
    Flash_Writem_test(0x90000004,(Uint16 *)boot,0x1FE); //write second bootloader into the flash
    printf("
Write second bootloader into flash OK");

    //Flash_Writem(0x90000400,0x10000400,0x1A34);//write user's codes to flash
    Flash_Writem_test(0x90000400,(Uint16 *)user,0x1A34);//write user's codes to flash
    printf("
Write user's codes into flash OK");
    while(1)
    {

    }
   //**********************************************************************
}

/*flash erase function*/
Uint32 Flash_Erase(Uint32 addr,Uint16 type)
{
	Uint32 j=1;
    Uint32 temp1=0x0007C000;
    Uint32 temp2=0x00780000;
    Uint32 temp3;
    Uint32 temp4;
    Uint32 temp5;

	temp3=0x90000000+(0x5555<<1);
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

	*FLASH_5555 = FLASH_UL1;    //first


	temp3=0x90000000+(0x2AAA<<1);
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

	*FLASH_2AAA = FLASH_UL2;    //second


	temp3=0x90000000+(0x5555<<1);
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

	*FLASH_5555 = FLASH_UL3;    //third


	temp3=0x90000000+(0x5555<<1);
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

	*FLASH_5555 = FLASH_UL4;    //forth


	temp3=0x90000000+(0x2AAA<<1);
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

	*FLASH_2AAA = FLASH_UL5;    //fifth

	switch(type)
	{
	    case 0x50 :
	    	break;

	    case 0x30 :
	    	break;

	    case 0x10:

	    	temp3=0x90000000+(0x5555<<1);
	    	temp4=temp3&temp1;
	    	temp5=temp3&temp2;
	    	temp4=temp4>>14;
	    	temp5=temp5>>9;
	    	temp4=temp4|temp5;
	    	temp5=~temp4;
	    	McASP0_ptr[McASP0PDSET]=temp4;
	    	McASP0_ptr[McASP0PDCLR]=temp5;

	    	*FLASH_5555=type;

	    	while((*FLASH_5555&0x80)!=0x80);

	    	break;

	    default:
	    	break;
	}

	return(j);
}

/*write a single data*/
void Flash_Writes(Uint32 addr,Uint16 data)
{
    Uint32 j=0;
    Uint32 temp1=0x0007C000;
    Uint32 temp2=0x00780000;
    Uint32 temp3;
    Uint32 temp4;
    Uint32 temp5;

	temp3=0x90000000+(0x5555<<1);
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

    *FLASH_5555 = FLASH_UL1;    //first


	temp3=0x90000000+(0x2AAA<<1);
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

    *FLASH_2AAA = FLASH_UL2;    //second


	temp3=0x90000000+(0x5555<<1);
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

    *FLASH_5555 = FLASH_PROGRAM; //third


	temp3=addr;
	temp4=temp3&temp1;
	temp5=temp3&temp2;
	temp4=temp4>>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

    *(Uint16 *)addr = data ;

    j=0;
    while(j<255) j++; //delay

    while(*(Uint16 *)addr != data);

}

/*write the certain length data*/
void Flash_Writem_test(Uint32 addr,Uint16 *ptr,Uint32 length)
{
    Uint32 i;

    for(i=0;i>14;
	temp5=temp5>>9;
	temp4=temp4|temp5;
	temp5=~temp4;
	McASP0_ptr[McASP0PDSET]=temp4;
	McASP0_ptr[McASP0PDCLR]=temp5;

    return(*(Uint16*)addr);
}

/*read a certain length data*/
void Flash_Readm(Uint32 addr,Uint16 *ptr,Uint32 length)
{
    Uint32 i;
    for(i=0;i

还记得前面说过每次访问flash时都要确定连接flash高位地址线的GPIO要确定好是置0还是1，驱动程序里已经体现出来了，自己看吧。还要啰嗦句，第一部分说过ROM里的启动程序要先读取flash里第一个字节的最低两位来执行8位模式或是16位模式，所以要在0x9000 0000的位置写入0x0000 0001（我选的是16位）。在上面的驱动程序里，在0x9000 0000的位置写入0x0000 0001，然后将二次bootlader写在0x9000 0004起始位置处。虽然手册里没指定第一个字的最低两位之外的30位到底是写1还是0，我试过都写1，然后连上仿真器使其从0地址开始运行，模拟硬件启动，然后会发现，PC指针会卡在ROM启动程序里的一个死循环里。所以，写0x0000 0001，不要写0xFFFF FFFD。经验教训，读者也可以自己尝试一下，经历下折磨，能明白好多东西。注意：要想在c程序里引用“NOP”指令，应该写为 asm(" NOP 4")，而不是asm("NOP 4")。第一个里NOP前面有空格，如果不添加空格，编译器会报错（单纯的NOP不会报错，“NOP n”会报错）。
PS: 1.要想看看硬件如何启动，可以连上仿真器，让PC指针指向0x0000 0000，然后单步运行，看看其是如何工作的 2.保存程序的机器码时（我用的是CCS5.5），将程序下载到dsp中后，菜单栏会出现tool选项，tool->save memory，然后将机器码保存到.dat文档中 3.之前调试时，有个错误一直没找出来。后来发现由于这个错误，PC指针卡在了二次bootloader里的一个死循环里。我写二次bootloader后，先在仿真器环境下确保这段程序没问题之后，才往下做的，后来发现问题出在了二次bootloader的这个地方：

看到第三行的“NOP 4” 了吧，之前我是没加的，然后仿真运行没问题，生成机器码，copy进flash之后，上电运行就变成了这样：

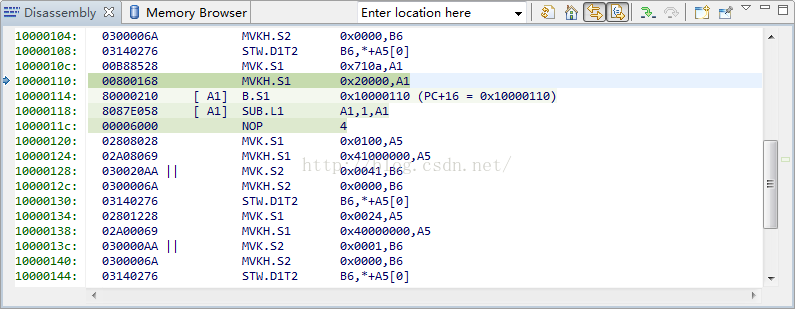

看到指针指向的那一行了吧，应该是跳转到指针的下一行，但是每次他都跳转到指针所在行，致使A1始终为2，A1不为零时就跳转，所以就进入了一个无限死循环，出不来了。后来加上了第三行的“NOP 4” ，就好了。教训：MVK指令后若有跳转B指令，最好在之间加入几条空指令。
文章有些长，希望能给遇到相同问题的读者提供一些经验。

TMS320C6722的Parallel Flash启动

Ta的文章更多 >>

热门文章

TMS320C6722的Parallel Flash启动

Ta的文章 更多 >>

热门文章

举报内容

检举类型

检举原因

检举说明(必填)

打开微信“扫一扫”，打开网页后点击屏幕右上角分享按钮

Ta的文章更多 >>
