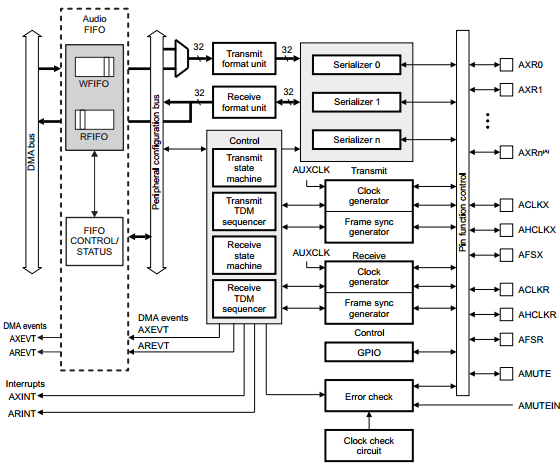

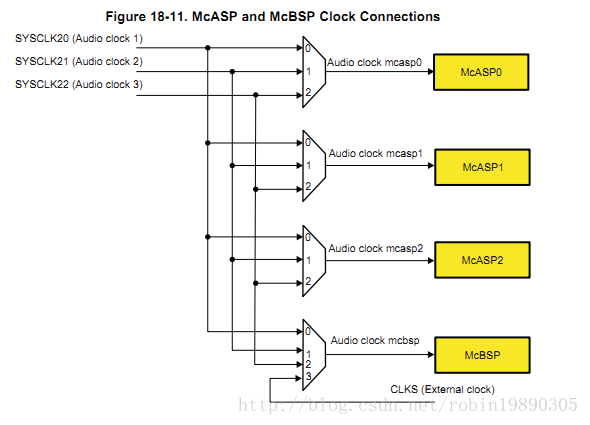

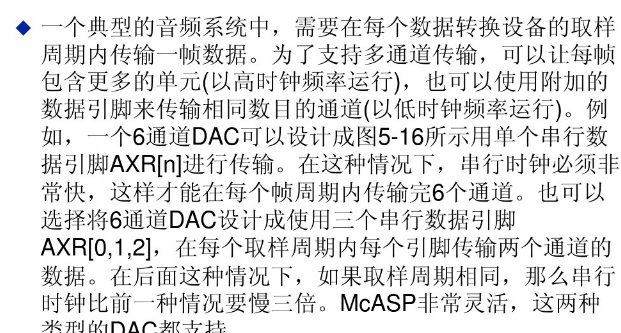

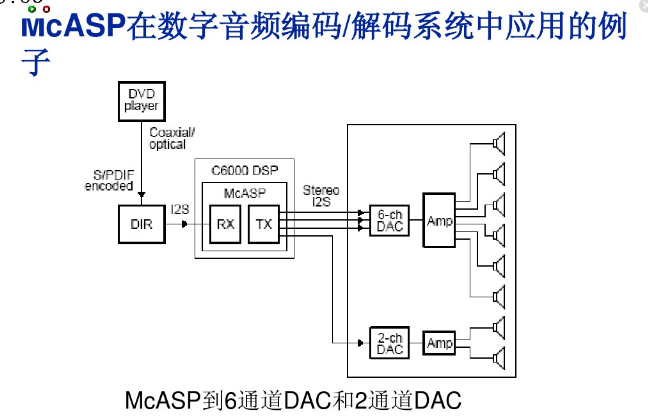

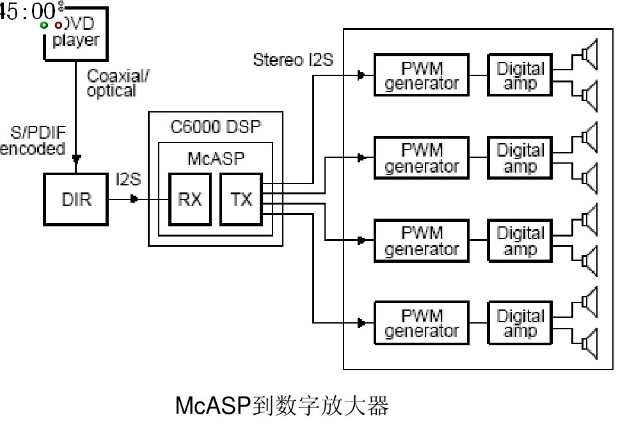

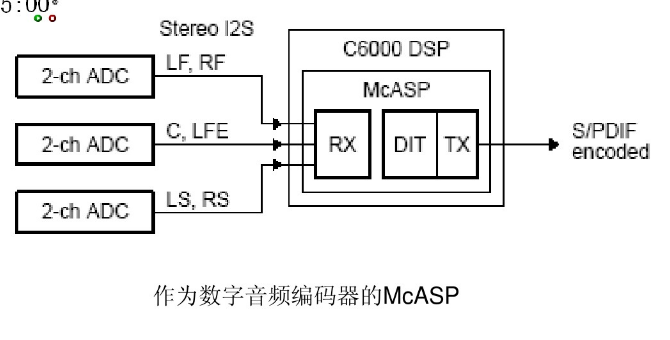

1.McASPMcASP是美国TI公司的DSP的一种接入接口。称为复通道音频接入接口。这是一种通用的音频接入接口。采用的是时分复用的数据流形式。https://wenku.baidu.com/view/ccc1e9fdba0d4a7302763a3d.html。McASP即multi-channel audio serial port，是通用音频接口，支持TDM(Time-Division Multiplexed stream)协议、I2S协议等。McASP可以非常灵活的与S/PDIF (Sony/Philips Digital Interface)等接口连接。McASP的数据线可以灵活的配置成输入或者输出，同步模式则根据具体接口设计来决定，可以配置成主模式(由内部生成帧同步、字同步、位同步)或者从模式(由外部提供帧同步、字同步、位同步)。从字面上理解，多通道音频串行接口，我们可以知道两点：多个通道和串行。McASP接口的时钟（包括帧同步、字同步、位同步）是独立的，这也就意味着McASP可以设置输入输出不同采样率的数据。1.1McASP的硬件架构先看结构框图，从下面可以知道其大概分为五部分： 1) FIFO：很有用的东西，通信接口一般都用的着，缓解CPU高速和端口慢速的矛盾。 2) 发送/接受格式单元：说明了就是把数据转换成人家特定的格式发送，通过它可以设定MSB/LSB,那些位没有用，可以MARK掉，还有rotate（是个什么鬼，没有搞懂，也没有用到）。 3) 状态机：这么复杂的设备，有了状态机，使进程控制更加简单，当然这也都是CPU自己完成的，用户不用关心，只需要初始化时把它打开就行。顺便提一句，Good Program Practice 可以多用状态机写。 4) Serializer：也就是串行器了，CPU内部数据传输都是并行，需要靠他完成并/串，串/并转换。5) Clock Generator：时钟产生器，这个相当重要，McASP传输数据都是同步进行，一套优良的时钟管理，可以很方便的配置时钟。McASP包括以下引脚:串行数据引脚AXR[n]:每个McASP达到16个。发送时钟：    AHCLKX：McASP的发送高频主时钟；    ACLKX：McASP的发送位时钟；发送帧同步信号AFSR；静音：AMUTEIN：McASP的静音输入（从外部器件）；AMUTE：McASP的静音输出。2、McASP时钟配置2.1、Bit Clock        MCASP时钟发生器可以产生两个独立的时钟域，即采集时钟(Receive)和播放时钟(Transmit)。bit clock主要有三种方式：内部时钟、外部时钟、混合时钟输入方式。        内部时钟是有主时钟经过分频送来的AUXCLK提供(具体请参考DM8168 TRM中的PRCM部分介绍)；

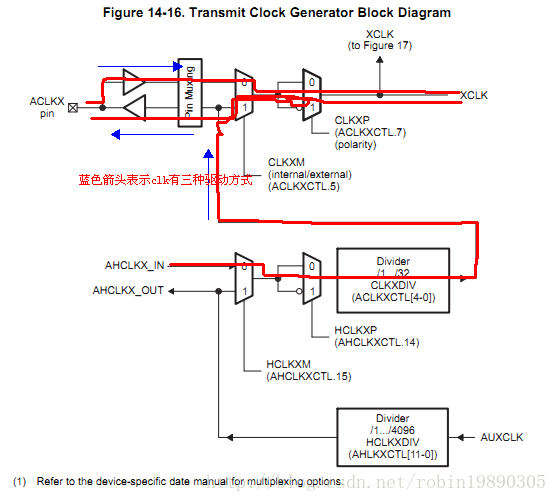

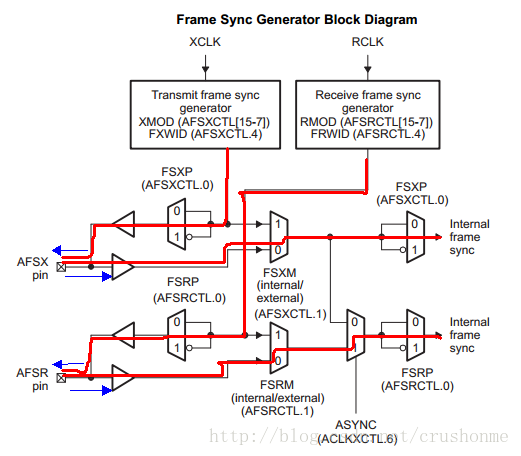

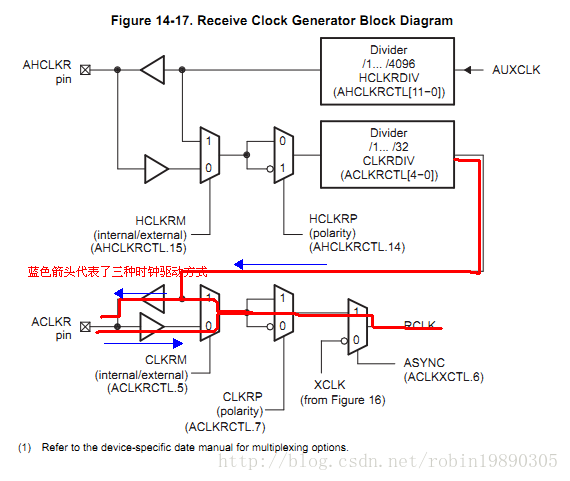

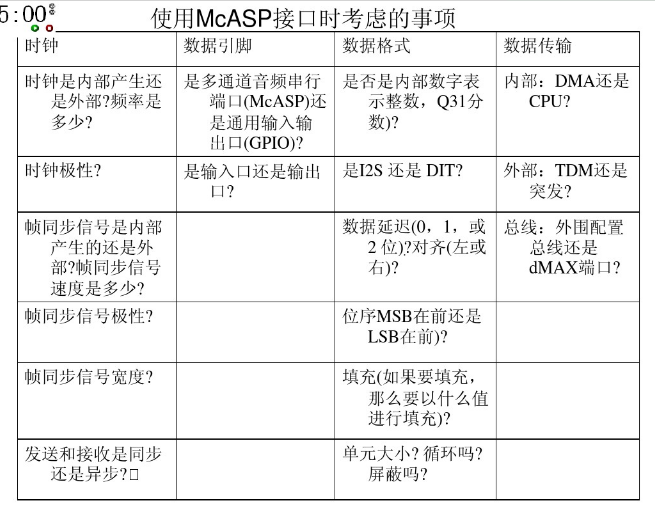

         外部时钟则可以通过晶体提供，即输入到ACLKR/X引脚的外部时钟驱动；        混合式中输入方式，即外部高频时钟输入到AHCLK/R引脚，分频后作为ACLKR/X的驱动源；        由上图可以知道，CLKXM/CLKRM决定XCLK/RCLK是由内部提供还是外部输入；CLKXP/CLKRP控制XCLK/RCLK的时钟极性，即上升沿采样或者下降沿采样；注意：AHCLKX和AHCLKR也有两种方式，一种是外部提供，一种由AUXCLK倍频得到。2.2、Frame Clock帧同步信号有两种不同的模式：突发模式、TDM模式。帧同步信号的选择是通过对接收和发送帧同步信号控制寄存器AFSRCTL和AFSXCTL来编程控制的。主要的配置选项包括以下几个方面：

• 帧同步时钟驱动方式：内部产生、外部供给
• 帧同步信号极性：上升沿、下降沿
• 帧同步信号宽度：bit、word
• 位延时：在第一个数据位前的0、1或2个时钟周期（在I2S中要求位延迟设置为1）

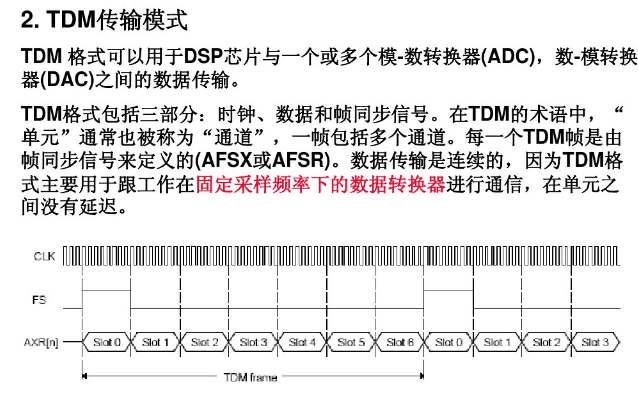

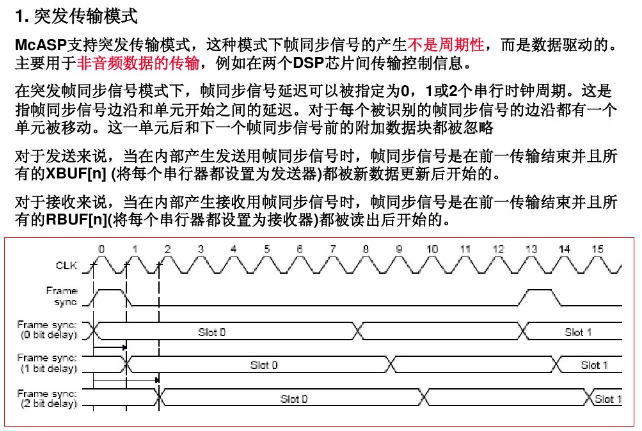

3、McASP的传输方式在McASP传输模式中，TRM中讲解的很清楚，有三种：Burst Transfer Mode、Time-Division Multified Tramsfer Mode、Digital Audio Interface Transmit Transfer Mode。3.1、Burst Transfer Mode这种传输方式并非用于传输音频信号，常用于处理器之间传输控制信息等，此时其实McASP用作普通的串行通信接口。详细的配置方法请参见DM8168 TRM 14.2.6.1节。以下网页说明了该模式如何使用：http://e2e.ti.com/support/dsp/tms320c6000_high_performance_dsps/f/115/t/86981.aspx。3.2、Time-Division Multified Tramsfer Mode最常用的一种传输方式；常用的音频格式I2S格式就是从TDM格式中把每帧中Slot数设置成2得到的。基本时序如下图：

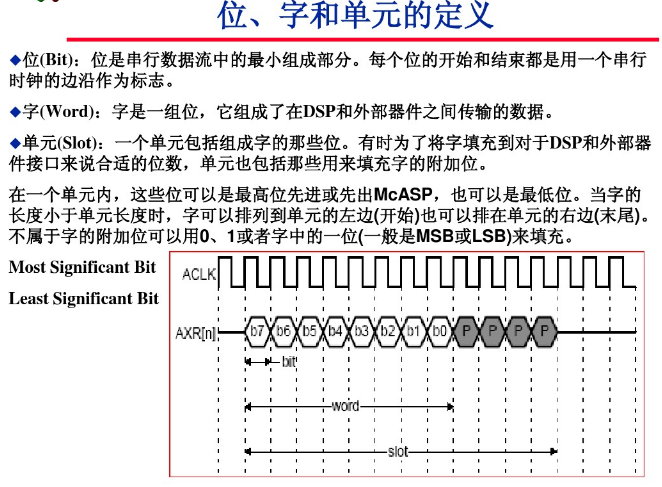

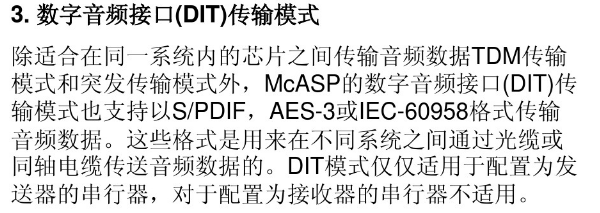

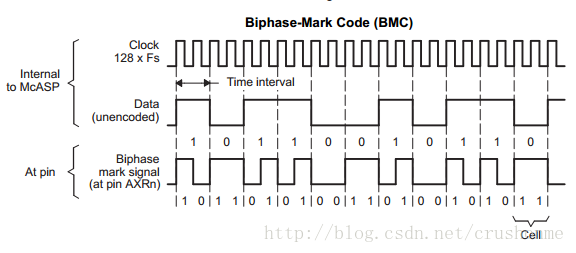

图中每个Slot（最多32个slot）都可以看作是一路信号（maybe 音频信号），每帧数据中包括多个通道的数据。对于标准I2S信号而言，每帧中包括两个Slot（即左右声道数据）；扩展后的I2S信号中有2*N个Slot，包含了N路立体声音频数据，例如TW2865、TVP5158这类decoder中音频为多路复合数据（详见datasheet中描述）。3.3、Digital Audio Interface Transmit Transfer Mode该传输模式作为以上两种方式的一种补充，传输方式基本类似于I2S，但编码方式有所区别，采用BMC编码（Biphase-Mark Code，中文名：差分曼彻斯特编码 ）方式，如下图所示，详细解释请参考通信原理相关知识：
识别差分曼彻斯特编码的方法：主要看两个相邻的波形，如果后一个波形和前一个的波形相同，则后一个波形表示0，如果波形不同，则表示1
