CY7C68013特点：Ø  支持USB2.0，内部包括USB2.0收发器、串行接口引擎（SIE）以及增强型51内核；Ø  灵活配置，可“软配置”RAM，取代了传统51的RAM和ROM，程序可以通过以下方式下载：通过USB口下载；通过外部E2PROM装载；外界存储设备（仅128引脚支持）Ø  模式灵活，可设置为主从模式，主模式下可对外部FIFO、存储器、ATAn接口设备进行高速读写操作，从模式下外部主控器（例如DSP、MCU）可把GPIF端口当作FIFO进行高速读写操作。Ø  支持与外设通过并行8位或者16位总线传输

硬件连接方式

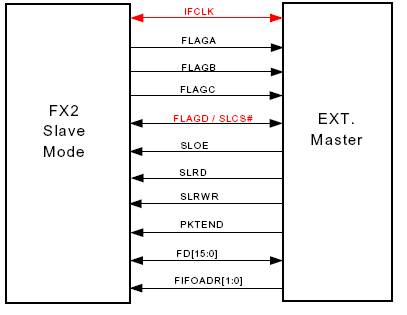

在Slave FIFO方式下，外部逻辑与FX2的连接信号图如下：图一 从模式下的硬件连接IFCLK：FX2输出的时钟，可做为通讯的同步时钟；FLAGA，FLAGB，FLAGC，FLAGD：FX2输出的FIFO状态信息，如满，空等；SLCS：FIFO的片选信号，外部逻辑控制，当SLCS输出高时，不可进行数据传输；SLOE：FIFO输出使能，外部逻辑控制，当SLOE无效时，数据线不输出有效数据；SLRD：FIFO读信号，外部逻辑控制，同步读时，FIFO指针在SLRD有效时的每个IFCLK的上升沿递增，异步读时，FIFO读指针在SLRD的每个有效—无效的跳变沿时递增；SLWR：FIFO写信号，外部逻辑控制，同步写时，在SLWR有效时的每个IFCLK的上升沿时数据被写入，FIFO指针递增，异步写时，在SLWR的每个有效—无效的跳变沿时数据被写入，FIFO写指针递增；PKTEND：包结束信号，外部逻辑控制，在正常情况下，外部逻辑向FX2的FIFO中写数，当写入FIFO端点的字节数等于FX2固件设定的包大小时，数据将自动被打成一包进行传输，但有时外部逻辑可能需要传输一个字节数小于FX2固件设定的包大小的包，这时，它只需在写入一定数目的字节后，声明此信号，此时FX2硬件不管外部逻辑写入了多少字节，都自动将之打成一包进行传输；FD[15:0]：数据线；FIFOADR[1:0]：选择四个FIFO端点的地址线，外部逻辑控制。
