data/attach/1907/zue2to9g5zxvz8461e9y9igm4ltm49wy.jpg @title  CCS4 显示图片(Image Analyzer)
@date 2014-11-27 @tag DSP CCS @explanation 仅作为本人学习记录之用，不负其他任何责任。转载请注明。谢谢！ 使用CCS4自带的图像分析工具显示图像。 Tools → Image Analyzer 打开属性对话框。 如上图，更改名字，选择图像颜 {MOD}空间(以RGB为例，实际显示大小80×80的灰度图，存放在unsigned char 的数组 dbImage 中)。 每行的像素个数（列数）:80； 行数：80 数据格式：单独存放各个空间的值选 planar (平面格式)；此处选平面。维基百科中对平面格式和压缩打包格式说明如下： 紧缩格式（packed format）中的YUV是混合在一起的，对于YUV4:4:4格式而言，用紧缩格式很合适的，因此就有了UYVY、YUYV等。平面格式（planar formats）是指每Y份量，U份量和V份量都是以独立的平面组织的，也就是说所有的U份量必须在Y分量后面，而V份量在所有的U份量后面，此一格式适用于采样（subsample）。平面格式（planar format）有I420（4:2:0）、YV12、IYUV等。YUV formats fall intotwo distinct groups, the packed formats where Y, U (Cb) and V (Cr) samples are packed together into macropixels which are stored in asingle array, and the planar formats where each component is stored as a separate array, the final image being a fusing of the three separate planes.    像素跨度：存放一个像素点占多少byte. 如果是 0~255 的话需要8bit， 也就是1 byte。     红/绿/蓝掩模：将此掩模值与内存中数据做“与”运算。一般全1,8位即0xFF.     Alpha 掩模：一般不需要，填0x00;     行跨度：每行跨多少byte = 列数×pixel stride     Image 来源：使用仿真器链接的DSP，故选Connected device     红/绿/蓝起始地址：填相应的起始地址。可以用数组名表示起始地址。如果是灰度图，三个填相同的即可。

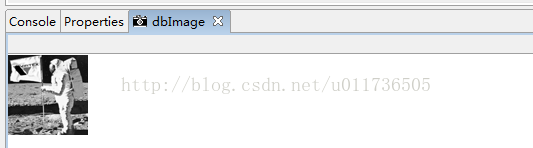

    Alpha 起始地址。一般没有，不填。（暂不熟悉这个）     Page type：data     Read data as: 参看定义的数组类型。存放0~255的值读入时是 8 bit data。 完成，结果如下。鼠标在图像上滑过可以显示坐标和像素值。
