Timingdesigner 入门 基础 教程（装载）原创作者：冰三点水http://blog.csdn.net/u013608300/article/details/78988523
Timingdesigner是一个灵活强大的画时序图软件，在fpga或dsp等开发中具有一定的应用价值，本帖介绍timingdesigner基本操作，包括时钟、信号、总线等绘制。转载请注明原创：http://blog.csdn.net/u013608300/article/details/789885231、安装安装过程略，百度一堆，本教程使用版本为V9.103，图1为软件打开时界面，本次介绍添加信号、总线、时钟和分频时钟（add signal. add bus. add clock. add derived clock）的操作。（derived clock，在下理解为派生时钟，为了方便我叫她分频时钟，具体名称望各位指正）
图12、添加时钟时序离不开时钟，在添加信号之前我们先来看看最直观的添加时钟操作，单击图2 add clock。弹出界面如图3
图2图3是添加clock时弹出的对话框，时钟名称我叫做Clk_50M, 方向为输入，下面3可以设置信号的频率，4可以设置占空比和时钟抖动，抖动时间为0就可以。5为其他参数配置，很方便，大家自己摸索。点ok后波形如图4所示。
图3图4是添加进来的时钟，在操作时钟或信号时，一般先选中1的箭头，可以通过2对波形放大等操作，（放大缩小的快捷键是+-），缩小后的波形见图4第二部分，双击图4第二部分中的1，又可以弹出图3，重新对时钟进行编辑。

图43、分频时钟添加玩时钟后我们再添加分频时钟，（add deirved clock 叫做分频时钟有点牵强，各位请指出合适的名称），单机 add derived clock，弹出图5。这次我得到一个100M的时钟，名称叫做Clk_100M,这个时钟是内部时钟，3是设置这个时钟的参考时钟，就是2中我们设置的Clk_50M这个时钟，50M/0.5，我们就得到了100M的时钟，延迟设置为0，单击ok效果见图6.
图5图6我们可以看到这两个时钟为2倍频的关系。
图64、添加信号加下来单击add signal，弹出图7对话框，这里我将信号命名为Rst_n（复位信号，低电平复位），端口方向为输入，初始电平为高
图7图8为确认后的界面，在我们在箭头所指的地方单机，效果见图8中，我们可以拖动这个方框内的上升沿调整它的时刻位置。在Rst_n后面多单击几次试试。效果见图8下。


图85、添加总线单击add bus，见图9，总线命名data_in, 方向输入，初始值为0（十进制），单击ok后见图10

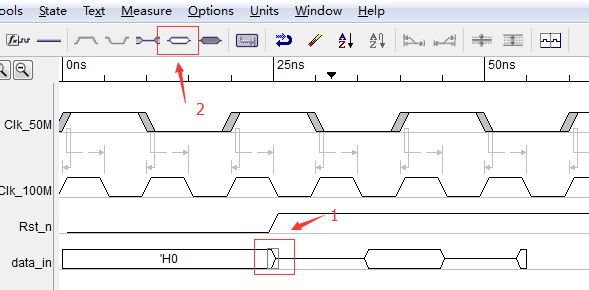

图9此时图10中还没有bus的波形，在箭头处单击见图10中，图10中内的data_in不连续，先选中不连续处，然后点图10中的2，效果自己看吧


图10选中图11，然后双击，就可以设置它的值，弹出图12对话框
图11在图12中设置data_in的数值（十进制）
图12最终效果见图13
图13基本操作介绍结束，其它内容大家一起探索学习吧。转帖请注明原创，谢谢。
