CCS3.3 IO文件增加探针并显示图形的方法

2019-07-13 18:40发布

站内文章 / DSP
16408 0 1732
data/attach/1907/gxu9grvntg7yjxatco0sglg3xnz0gkh0.jpg   1.CCS3.3中的探针（probe point）    Probe point在CCS2.2中单独的菜单，在CCS3.3中和断点操作合并在一起了。以.. utorialC55xxvolume1为例，列举操作方法如下：
  • 打开volume.c，找到dataIO()语句，F9设断点。
  • Debug菜单——>Breakpoints，打开断点管理窗口。
  • 选中dataIO()所在断点行，点右键菜单，选择Property window...，打开断点属性页。
  • 在Action列表框中，选择Read data from file，然后在下边的条目中选择文件名，如sine.dat。
  • Wrap Around项目打勾，显示为True，让文件读到结尾时回到文件开头。
  • Start Address填写文件数据填充到内存的位置，可以填写currentBuffer.input，也可以填写数组的地址0x8000....。
  • Length填写每次从文件中读出的数据长度，填写0x64，或者十进制数100。
  • 点击该属性页上端的Sumbit change按钮，保存设置。
  • 此时，会出现一个类似播放器的窗口，可以显示和控制从文件读取数据的进度。
  • 2。图形的显示     为了更加直观地显示数据波形，可以使用Graph功能。
    • View菜单——>Graph——>Time/Freq...，打开图形属性对话框
    • 缺省是单个图形的显示，Single Time，在起始地址处填写inp_buffer（注意命名的时候要与程序里input,output的变量名对应才行），采集缓冲区长度填写100，整个图显示的长度100.点击OK，显示出图形窗口，数据类型选择16比特有符号整型，点击右键clear Display。
    • 再次选择view->Graph->Time/Frequency。
    • 改变graph TiTle的数学为Output Buffer ,改变Start Address为Out_buffer,其余的设置都不变。
    • 点击OK，又出现一个图形窗，右击clear Display。
    • 重新安排窗口以便能同时看到两个窗口。
    • F5运行程序，可以看到随着上述播放器的进度，内存数据变化，刷新图形，波形也会随之变化。

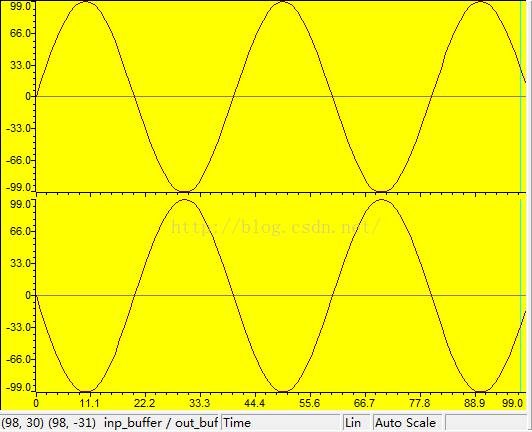

    • 下图为input ,output波形的结果图：


  • 3。BIOS里的数据输入输出     BIOS里有HST和PIP模块，可以实现主机与DSP之间的数据交换。示例程序hostio演示了这一过程
    • 加载应用程序到DSP内存
    • DSP/BIOS菜单——>Host channel control，打开主机通道窗口
    • 在input通道上点右键，Bind绑定一个文件，如input.dat
    • 同样，output通道绑定output.dat
    • 单步执行，观察数据变化。
    • 运行结束，可以看到输出数据文件与输入数据文件一致。
